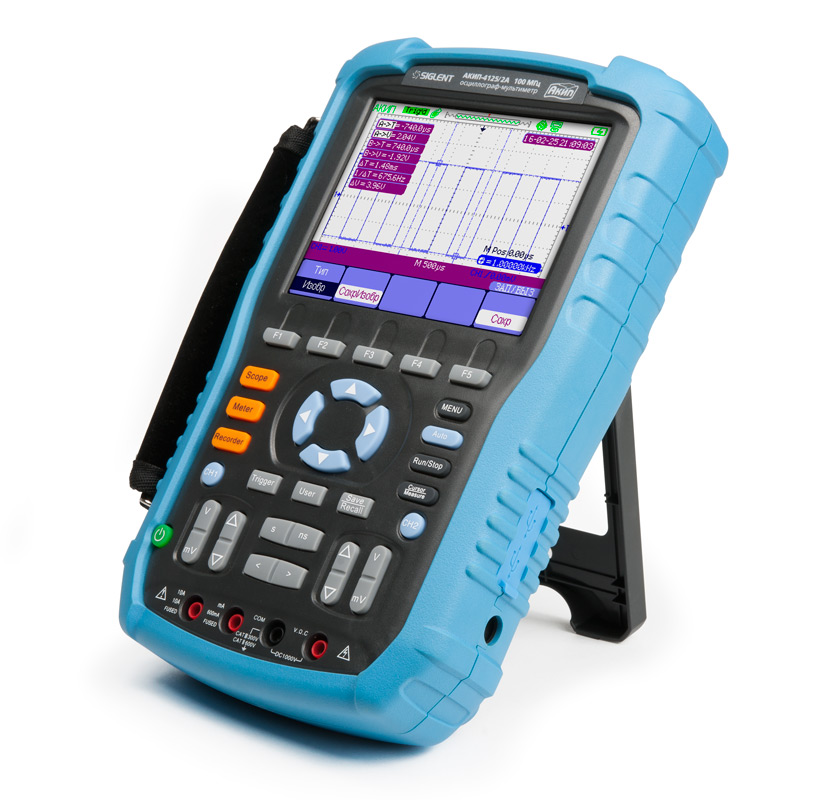

Артикул: АКИП-4125/2А
|
Технические характеристики осциллографа АКИП-4125/2A:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| РЕЖИМ ОСЦИЛЛОГРАФА | ||
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания | 0…100 МГц |
| Время нарастания | ≤ 3,5 нс | |
| Коэф. отклонения (Коткл.) |
2 мВ/дел…100 В/дел | |
| Погрешность уст. Коткл. |
± 3 % | |
| Постоянное смещение | 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В | |
| Входной импеданс | 1 МОм (± 2 %) / ≤21 пФ | |
| Макс. вх. напряжение | Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III | |
| Связь по входу | Открытый, закрытый, “земля” | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) |
2,5 нс/дел…50 с/дел |
| Погрешность уст. Кразв. |
+ 0,00006 % | |
| Режим работы | Основной, ZOOM окна, самописец (ROL), X-Y | |
| СИНХРОНИЗАЦИЯ | Ист. синхронизации | Канал 1, Канал 2 |
| Режимы запуска разв. | Автоколебательный, ждущий, однократный | |
| Тип синхронизации | По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) |
|
| АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | Разрядность АЦП | 8 бит |
| Частота дискретизации |
500 МГц на канал (1 ГГц при объединении) Эквивалентная 50 ГГц (для периодического сигнала) |
|
| Интерполяция | Sin (х) /х | |
| Объем памяти | Быстрая: 20 кБ на канал (40 кБ при объед. каналов) Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов) |
|
| Режим сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел) |
|
| ИЗМЕРЕНИЯ | По вертикали | Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
|
| Измерение вр. задержки |
8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |
| Курсорные | ΔU, ΔT, Δ1/T (вручную), режим «слежение» | |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| РЕЖИМ МУЛЬТИМЕТРА | ||
| ПОСТОЯННОЕ И ПЕРЕМЕННОЕ (СКЗ) НАПРЯЖЕНИЕ | Пределы измерения напряжений |
DC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц) |
| Разрешение | Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В |
|
| Вх. сопротивление | 10 МОм | |
| Погрешность | Пост.: ± 2 % ± 40 емр (60 мВ, 600 мВ); ± 1,5 % ± 5 емр Перем.: ± 2 % ± 40 емр (60 мВ, 600 мВ); ± 1,5 % ± 8 емр |
|
| ПОСТОЯННЫЙ И ПЕРЕМЕННЫЙ (СКЗ) ТОК | Предел измерений | 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц) |
| Разрешение | 10 мкА, 100 мкА, 1 мА, 10 мА | |
| Погрешность измерения | ± 1,5% ± 10 емр | |
| СОПРОТИВЛЕНИЕ | Предел измерений | 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм* * - измерения гарантируются до 50 МОм |
| Разрешение | 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм | |
| Погрешность | ± 1 % ± 5 емр, ± 2 % ± 15 емр (60 МОм) | |
| ПРОЗВОН ЦЕПИ | Порог срабатывания | <50 > |
| Индикация | Непрерывный зв. сигнал f=2 кГц | |
| ИСПЫТАНИЕ P-N | Макс. ток теста | 1,5 мА |
| Напряжение теста | 0…2 В | |
| ЕМКОСТЬ | Предел измерений | 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ минимальное измерение от 5 нф |
| Разрешение | 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ | |
| Погрешность | ± 4 % ± 10 емр (40 нФ > 5 нФ); ± 4 % ± 5 емр | |
| TRENDPLOT | Режим просмотра | Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных |
| Длина памяти | Осциллограф: 800 кБ; Мультиметр: 1,2 МБ | |
| Длительность записи | Осциллограф: > 18 часов; Мультиметр: > 33 часов | |
| Источник сигнала | Канал 1 (2), 1 и 2, мультиметр | |
| Доп. функции | Ручной запуск, курсорные измерения, растяжка (Zoom) | |
| РЕГИСТРАТОР | Коэф. развертки (Кразв.) | 100 мс/дел…50 с/дел |
| Длина памяти | Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска |
|
| ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ | Интерфейс | USB 2.0 для сохранения данных и дистанционного управления |
| Математика | Сложение, вычитание, умножение, деление, БПФ, инверсия | |
| Документирование | Запись и воспроизведение до 2500 кадров | |
| Сохранение данных | Запись формы сигнала в стандартах Bmp, CSV | |
| ОБЩИЕ ДАННЫЕ | Память | 10 осциллограмм / 20 профилей (внутр./внеш USB-flash) |
| ЖК-дисплей | Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000» | |
| Интерфейс | USB 2.0 – 2шт (device, host) | |
| Универсальное питание | ~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы) |
|
| Условия эксплуатации | 0 °С…40 °С; отн. влажность не более 75 % | |
| Габаритные размеры | 259 × 167 × 60 мм | |
| Масса | 2,5 кг (с аккумулятором) | |
Комплект поставки осциллографа АКИП-4125/2A:
|
