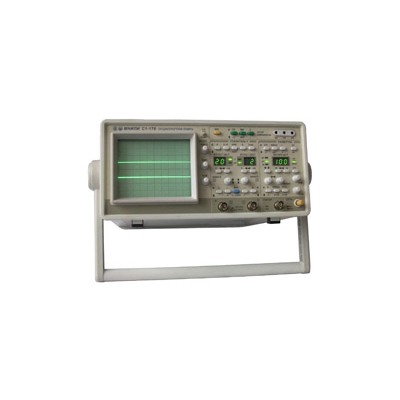

Осциллограф С1-176
С1-176 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц, а также для наблюдения параметров двух- и трехполюсников при помощи тестера компонентов.
Осциллограф С1-176 имеет следующие отличительные особенности:
Жесткие условия эксплуатации (-10°С...+40°С)
Полоса пропускания 0 - 50 МГц
Два канала
Индикация коэффициентов отклонения и развертки на светодиодных матрицах
Десятикратная растяжка развертки
Калибратор 0,6 В, 1 кГц (± 1%)
Режим X-Y
Встроенный тестер компонентов
Экран 80х100 мм
Масса 6,8 кг
Технические характеристики осциллографа С1-176:
Вертикальное отклонение
Число каналов
2
Полоса пропускания:
0 - 50 МГц
Коэффициенты отклонения
2 мВ/дел - 20 В/дел (шаг1-2-5)
Погрешность установки
±3 %, ±4 % с делителем 1:10
Время нарастания ПХ
≤ 7 нс
Входной импеданс
1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ)
Входное напряжение:
с открытым входом
с закрытым входом
с делителем 1:10
≤110 ≤110 ≤250
Режимы по вертикали: канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение
Коэффициенты развёртки
50 нсек/дел - 0,5 сек/дел, (шаг1-2-5)
Погрешность установки
±3% , с растяжкой ±6%
Растяжка развёртки
x 10
Режимы развёртки
автоколебательный, ждущий
Синхронизация
Источники
канал А, канал Б, сеть, внешняя
Вход и уровень внешней синхронизации
1 Мом/25 пФ; 0,2 - 5 В
Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
Общие характеристики
Размер экрана
80x100 мм
Встроенный калибратор
"меандр" 1000 Гц, 0,6 В ±0,8%
Питание
230 В ±10%, 50 Гц; =27 В (опция)
Потребляемая мощность
90 В · А
Габаритные размеры (HxWxD)
140x300x384 мм
Масса
6,8 кг
Условия эксплуатации:
Рабочая температура
Влажность
-10°С...+40°С 90% при 25 °С
Тестер компонентов
B режиме тестера компонентов осциллограф обеспечивает наблюдение на экране ЭЛТ вольт-амперных характеристик (ВАХ) двухполюсников и трехполюсников. Диапазон наблюдаемых ВАХ ограничивается ромбом с диагоналями:
