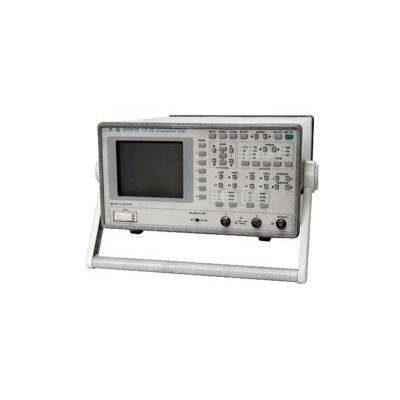

Осциллограф регистрирует однократные сигналы с максимальной частотой выборки 100 Мвыб/сек на канал и периодические до 5 Гвыб/сек.
Осуществляя цифровую обработку и запоминание сигналов, С8-38 значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий. Широкие функциональные возможности включают: автопоиск периодических сигналов в диапазоне от 100 Гц до 90 МГц, хранение в памяти до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память), пред- и послезапуск, режим усреднения и накопления данных. Осциллограф обеспечивает автоматические измерения следующих параметров: амплитуда импульсов, размах сигнала, среднеквадратическое значение периодического сигнала, период, частота, длительность импульсов, время нарастания и спада импульсов. Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали (дельта-измерения). Встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы, установленные до отключения прибора от сети питания. Позволяет работать с полным TV-сигналом любой формы.
| Вертикальное отклонение | |
| Число каналов | 2 |
| Полоса пропускания:
для периодических сигналов для однократных сигналов |
100 МГц 10 МГц |
| Время нарастания ПХ | ≤ 3,5 нс |
| Входной импеданс | 1 МОм, 25 пФ |
| Коэффициенты отклонения | 5 мВ/дел - 5 В/дел (шаг 1-2-5) |
| Разрешение по вертикали | 8 бит |
| Входное напряжение:
максимальное с делителем 1:10 |
80 В 250 В |
| Погрешность амплитудных измерений | ≤ 2,5% |
| Горизонтальное отклонение | |
| Частота дискретизации:
для однократных сигналов для периодических сигналов |
100 Мвыб/с на канал 10 Гвыб/с на канал |
| Коэффициенты развёртки | 5 нс/дел - 10 с/дел (шаг 1-2,5-5) |
| Объём памяти | 32 К x канал |
| Режим запуска развертки | автоматический, ждущий, однократный (в диапазоне от 0,5 мкс/дел до 10 c/дел), по заданной TV-строке |
| Погрешность временных измерений | ≤ 1, 5% |
| Синхронизация | Внутренняя, внешняя, от сети, по заданной TV-строке |
| Режимы сбора данных:
Автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослезапуск не менее 8 экранов, режим усреднения и накопления, хранение в памяти до 4х сигналов, запись и хранение однократных сигналов с возможностью масштабирования |
|
| Цифровые измерения:
Измерения между маркерами (дельта-измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9 |
|
| Вывод данных:
VGA-монитор, отображение одновременно до 4х осциллограмм (2 сигнала, записываемых в цифровую память и 2 сигнала, записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами |
|
| Общие характеристики | |
| Встроенный калибратор | "меандр" (1000±3) Гц, (3±0,018) В |
| Интерфейс | RS-232C |
| Дополнительные возможности:
Обработка сигнала зарегистрированного в памяти, энергонезависимая память для хранения установленных режимов работы, диагностика основных функциональных узлов, раздельная программная регулировка яркости отображения сигналов, масштабных сеток и знаковой информации, программный выбор русского или английского языка для отображения знаковой информации, калибровка под управлением процессора |
|
| Тип экрана | 16ЛК-6Б |
| Размер экрана | 80x100 мм |
| Питание | (220±22) В, (48-63) Гц |
| Потребляемая мощность | 160 В· А |
| Габаритные размеры (HxWxD) | 166x338x381 мм |
| Масса | 8,5 кг |
| Условия эксплуатации:
Рабочая температура Влажность |
+5 - +40 °С 80% при 25 °С |
|

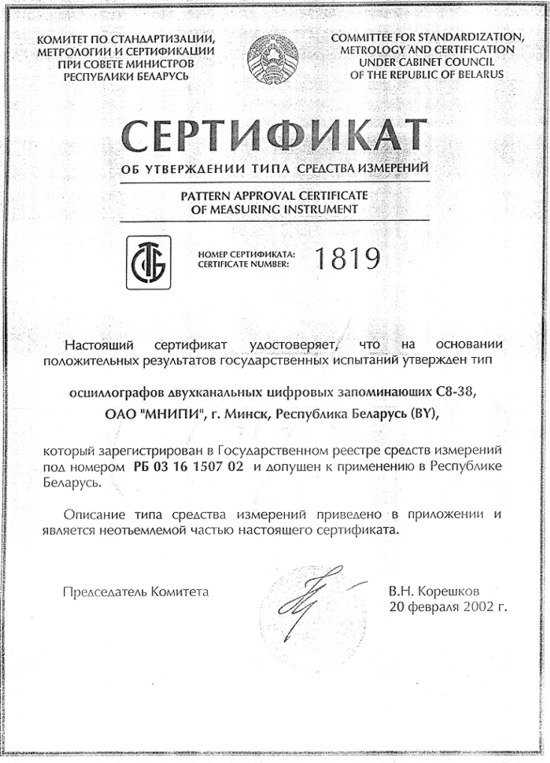

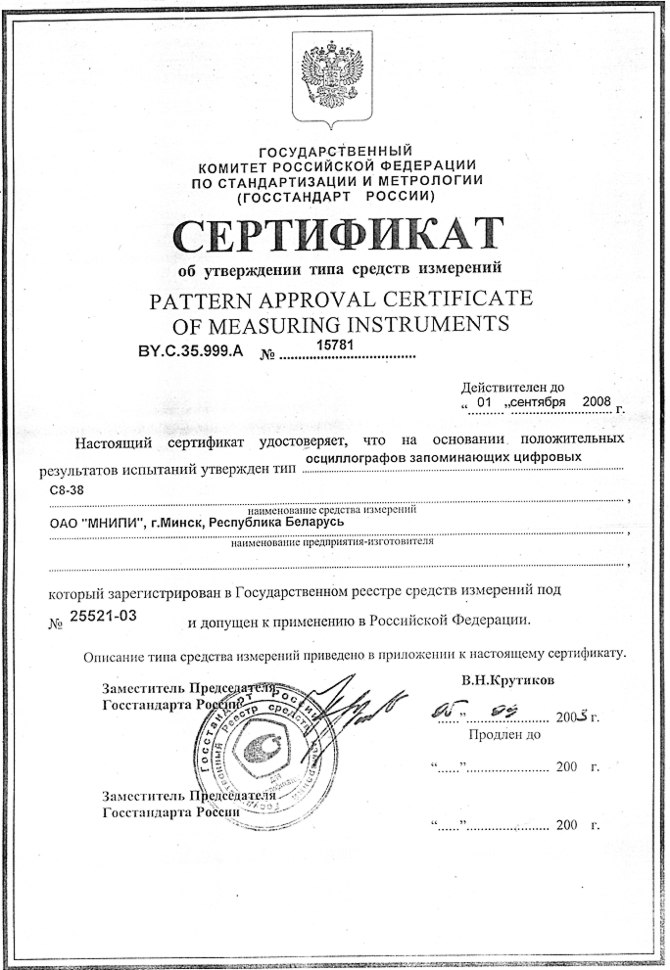

Сертификаты |
|
|
|
|
