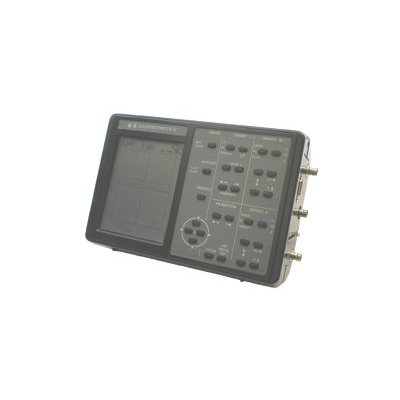

Осциллограф С8-39
С8-39 – малогабаритный цифровой запоминающий осциллограф – предназначен для исследования периодических сигналов в полосе частот 0-50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдение их формы на жидкокристаллическом индикаторе (ЖКИ), измерения амплитудных и временных параметров исследуемого сигнала.
С8-39 может использоваться для ремонта, наладки и технического обслуживания различных электронных приборов и узлов автоматики, вычислительной техники и связи, в лабораторных, цеховых условиях, а также на подвижных объектах с бортовым питанием постоянного напряжения (12 ± 3 В).
Осциллограф С8-39 имеет следующие отличителеьные особенности:
АЦП: 2 канала, 50 МГц, 8 бит
Эквивалентная частота дискретизации 5 ГГц
Маркерные измерения U: ±2,5%, Т: ±1,5%
Предзапуск 8 экранов, послезапуск 150 экранов
Одновременное наблюдение 2-х сигналов
Курсорные измерения DU и DT
Режимы усреднения и автоматические измерения DU и DT
Интерфейс RS 232C
Масса 3 кг
Технические характеристики осциллографа С8-39:
Вертикальное отклонение
Число каналов
2
Полоса пропускания:
50 МГц
Время нарастания ПХ
≤ 7,0 нс
Входной импеданс
1 МОм, 35 пФ или согласованный ТВ-вход
Коэффициенты отклонения
5 мВ/дел - 5В/дел (шаг 1-2-5)
Погрешность амплитудных измерений:
±2 %
Входное напряжение:
максимальное
с делителем 1:10
100 В 250 В
Пределы перемещения изображения по Y
≥ 10 дел
Горизонтальное отклонение
Частота дискретизации:
50 МГц
Эквивалентная частота дискретизации:
5 ГГц
Коэффициенты развёртки
0,01 мкс/дел - 2 с/дел (шаг 1-2-5)
Погрешность временных измерений
±1,5 %
Синхронизация
Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц
Режимы сбора данных Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов
Цифровые измерения Амплитудные и временные измерения между маркерами, автоматические измерения: амплитуды импульсов с плоской вершиной, размаха сигнала, периода и частоты следования периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1 - 0,9
Величина отрицательной задержки
tз = 8 tразв
Величина положительной задержки
tз = 150 tразв
Величина предзапуска
0 - 100%
Общие характеристики
Дополнительные возможности Эергонезависимая память для хранения установленных режимов работы, калибровка под управлением процессора
