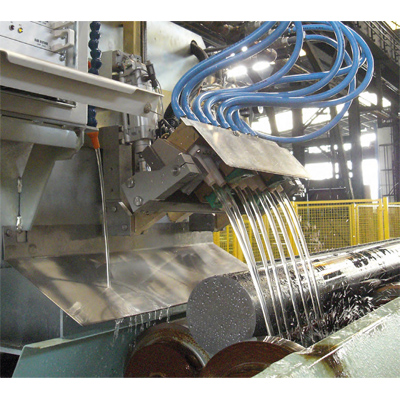

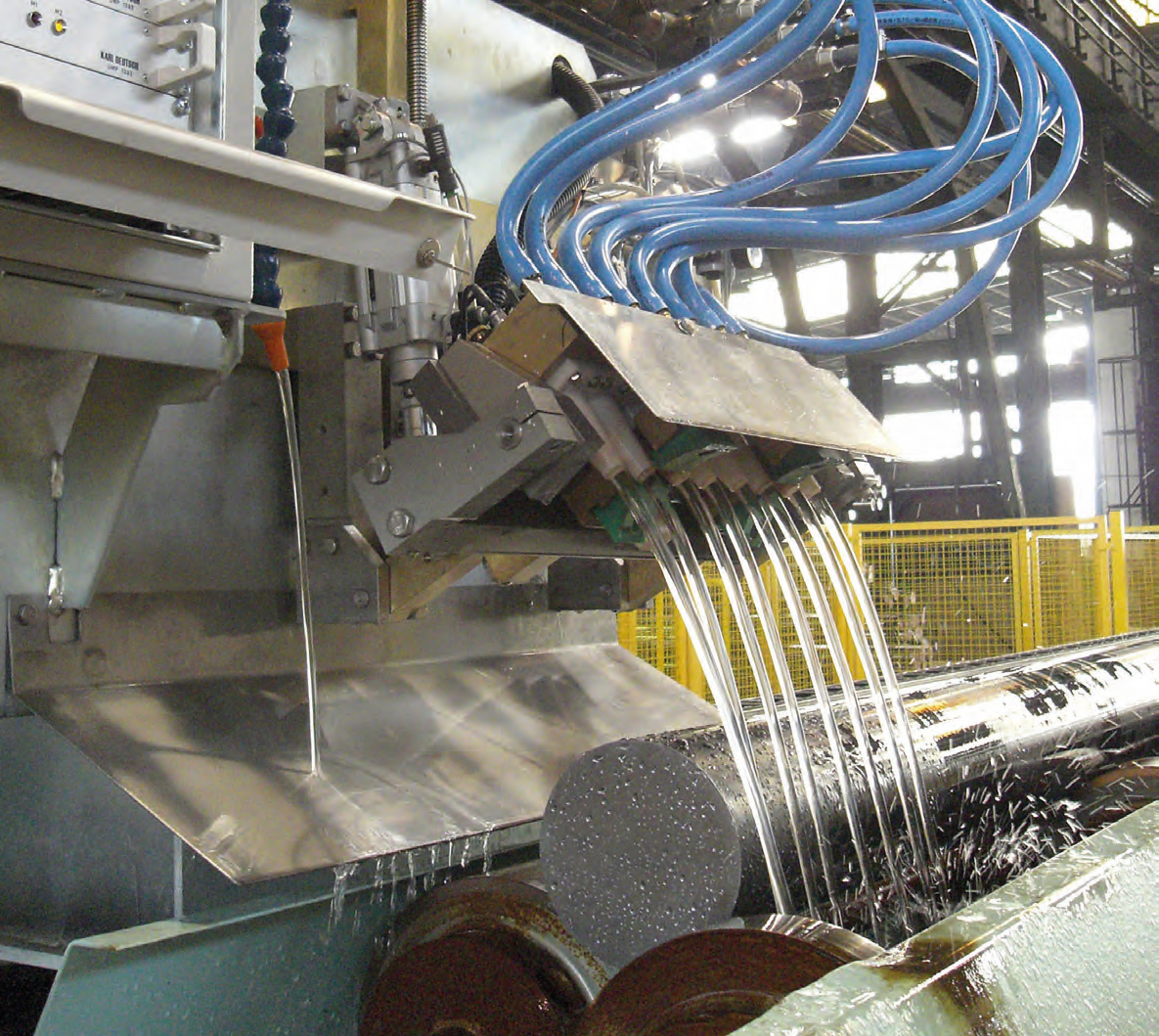

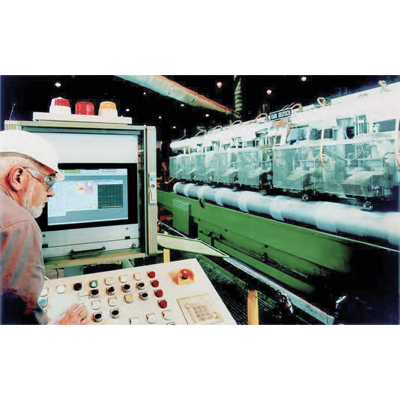

Ключевой пункт контроля заготовок труб – это контроль их соединений. Ультразвуковой контроль с применением управляемых водяных форсунок практически не изнашивает держатель и позволяет быстро изменять диаметр оцениваемых заготовок. Эта технология так же называется омывающей и использует водяную прослойку между датчиком и заготовкой. Расстояние между датчиком и поверхностью трубы составляет несколько сантиметров, благодаря чему датчик практически не изнашивается. Вместо двухэлементных датчиков (использовавшихся в старых системах) используются датчики иммерсионного типа с широким диапазоном. Поскольку здесь башмаки не нужно менять в соответствии с диаметром трубы, то подстройка к диаметру проводится очень быстро.

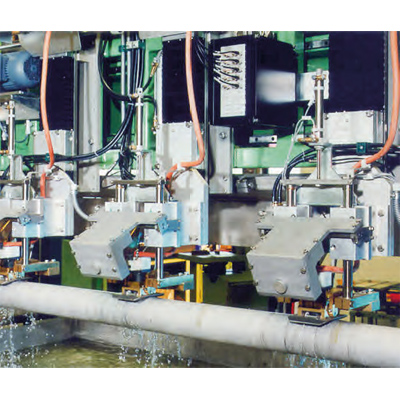

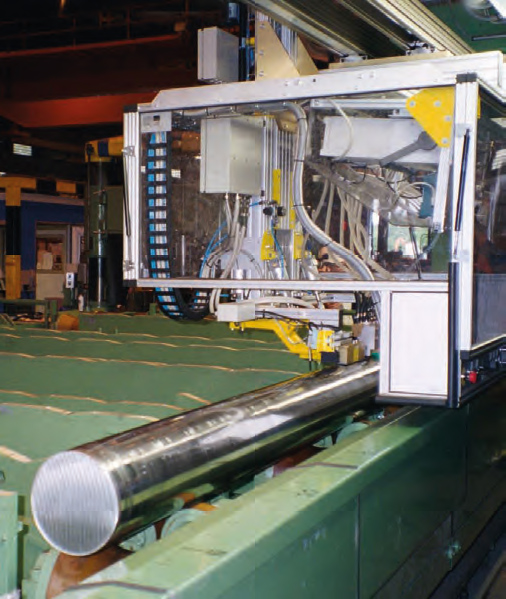

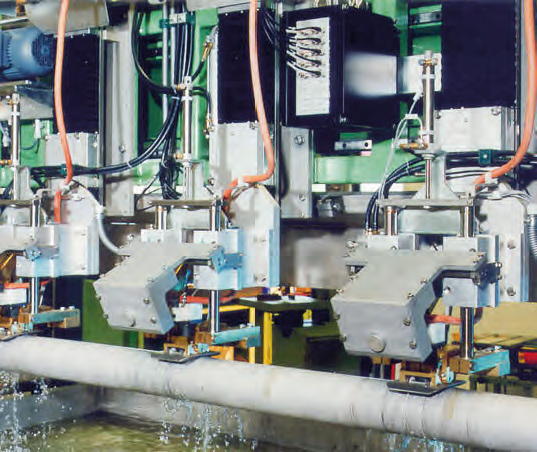

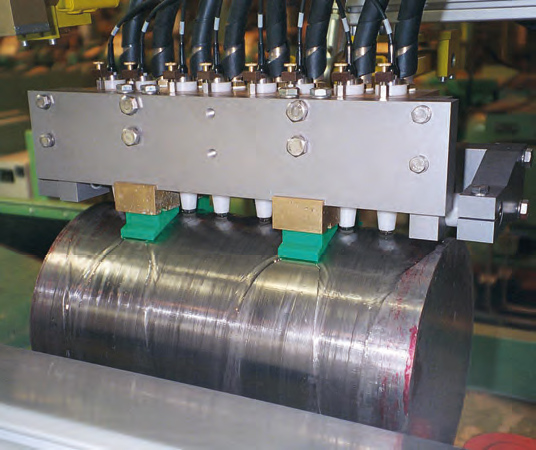

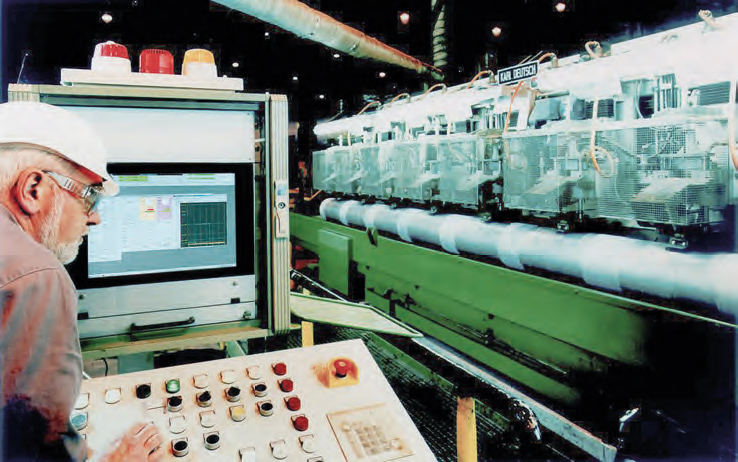

Датчики или вмонтированы в один держатель (в системе ECHOGRAPH-RPTS), или распределены по всей длине заготовки (в системе ECHOGRAPH-ALPT). Выбор определяется диаметром заготовки, состоянием концов трубы и её прямолинейностью. Для чисто обрезанных концов, небольших диаметров и прямолинейных труб подходит система с одним держателем. Для литых алюминиевых листов с неровными краями нужно, чтобы датчики располагались по длине заготовки. В этом случае каждый датчик занимает строго определенное место над заготовкой. Естественно, что именно датчики в данном приборе несут основную рабочую нагрузку.

Технические характеристики:

Круглые трубы

Диаметр (D) – 100-600 мм.

Длина – 3-8 м.

Вес – 100-2500 кг.

Овальность - макс. 1% от D.

Отклонение от прямолинейности - макс. 1 мм/м.

Состояние концов трубы – литьё (решение с отдельными держателями), чисто обрезанные концы (решение с одним общим держателем).

Чувствительность – 0,8-2 мм (отверстия с плоским дном, FBH) в зависимости от материала (алюминий или сталь), структуры материала, состояния поверхности.
