Артикул: 60200, 60210
|
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.

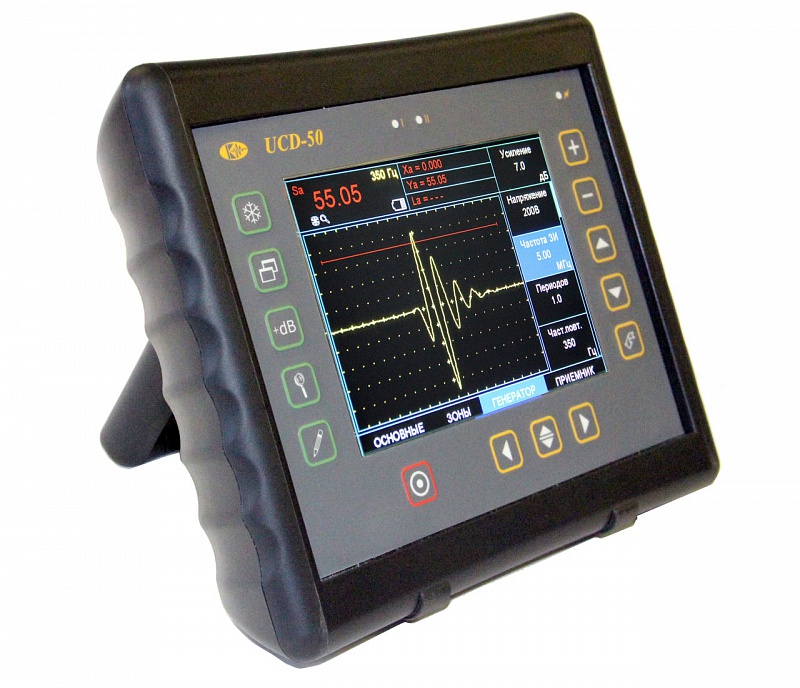

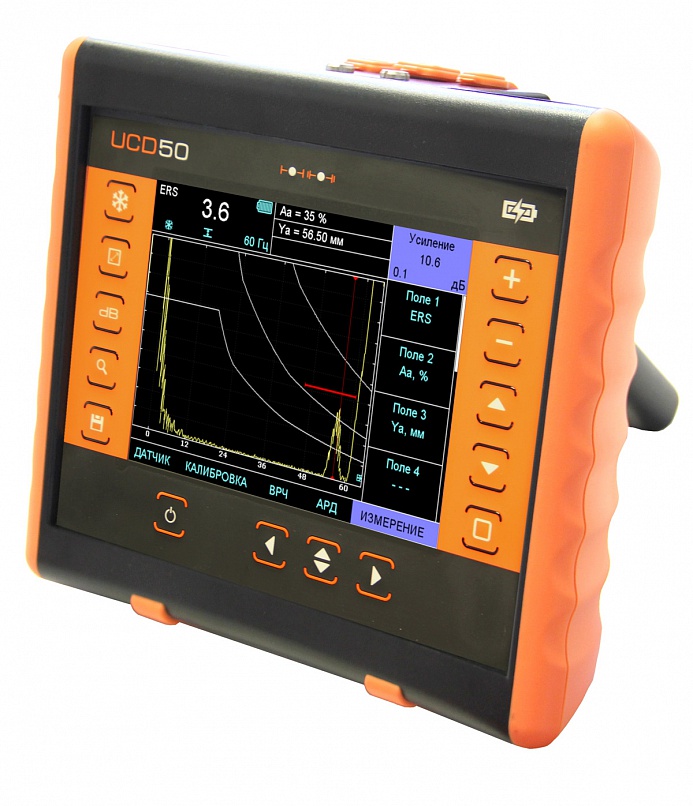

Ультразвуковой дефектоскоп УСД-50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 - представляет собой симбиоз суперсовременной электронной архитектуры и новейших программных подходов к обработке сигналов.

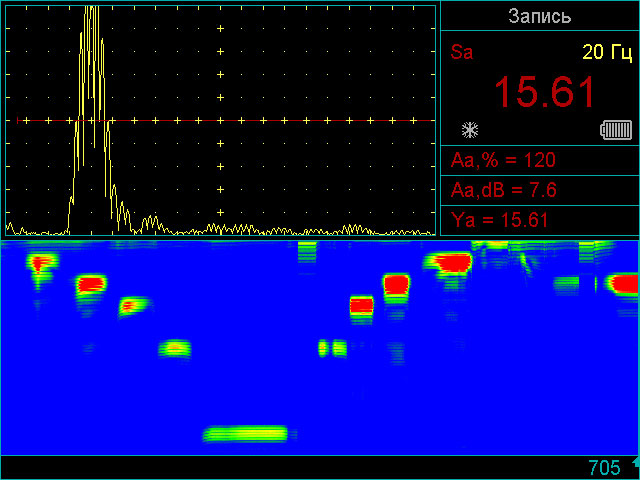

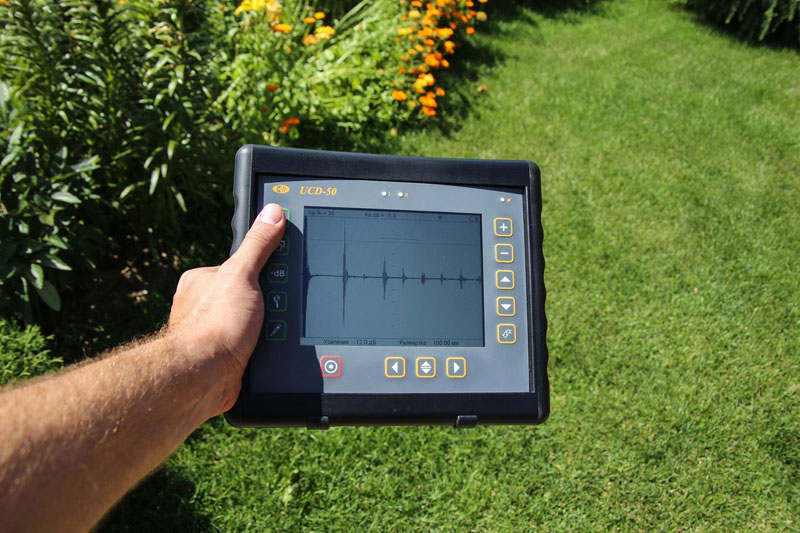

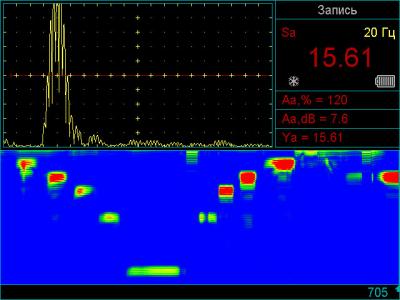

Помимо традиционных функций, дефектоскоп УСД-50 IPS имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Мощный, легкий и портативный дефектоскоп (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из ABS пластика, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. Широкий набор функций включает в себя: автоматическую калибровку преобразователя, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД-50 IPS позволяет измерять толщину изделий с большой точностью и обладает всеми функциями по документированию результатов УЗ контроля.
Дефектоскоп УСД-50 IPS сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
| Развертка | мин.: 0 - 2,5мкс макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Задержка | от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 - 10 000 м/с с шагом 1, 10 и 100 м/с |
| Задержка в призме | 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса |
| Демпфер зондирующего импульса | регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс |
| Частота повторений ЗИ | от 20 до 2000Гц с шагом 10, 100 и 1000 Гц |
| Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
| Дополнительная клавиша +dB | программируемая |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой |
| Функция АРД | построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Разъемы преобразователей | 2 Lemo00 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы | 10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
|
Наименование |
Кол-во |
|
электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором |
1 |
|
блок питания сетевой 15В / 220В |
1 |
|
защитный чехол с блендой и креплением на корпусе оператора |
1 |
|
кабель Lemo00-Lemo00 1,5м |
2 |
|
Преобразователь ультразвуковой П111-2,5-К12 |
1 |
|
Преобразователь ультразвуковой П111-5-К6 |
1 |
|
Преобразователь ультразвуковой П121-2,5-40 |
1 |
|
Преобразователь утразвуковой П121-5-65 |
1 |
|
Кабель USB для связи с ПК |
1 |
|
Программное обеспечение на CD-диске |
1 |
|
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
|
Кейс для переноски |
1 |
Ультразвуковой дефектоскоп УСД-50 IPS (комплект для TOFD метода):
| Артикул | Наименование | Кол-во |
| 60201 | электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором | 1 |
| 39015 | блок питания сетевой 15В / 220В | 1 |
| 60111 | защитный чехол с блендой и креплением на корпусе оператора | 1 |
| 50211 | кабель Lemo00-Lemo00 1,5м | 2 |
| Преобразователь ультразвуковой (по выбору) | 4 | |
| 61341 | Сканер TFD-60 для TOFD метода | 1 |
| 62601 | Преобразователь TF5CL6 (TOFD, 5 МГц, 6мм) | 2 |
| 62610 | Призма TF06-60 для TOFD метода | 2 |
| 20250 | Кабель USB для связи с ПК | 1 |
| Программное обеспечение на CD-диске + программный пакет анализа TOFD сканов | 1 | |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 | |
| 60120 | Кейс для переноски | 1 |
Коротко об ультразвуковых дефектоскопах Кропус
Ультразвуковые дефектоскопы предназначены для неразрушающего контроля качества сварных соединений (включая соединения металлических и полиэтиленовых трубопроводов), а также различных материалов и сплавов. Эргономичный дизайн, высокое качество сборки и простота в использовании делают УЗ дефектоскопы марки Kropus® лучшим выбором для проведения контроля качества и технической диагностики объектов в цеховых или полевых условиях.
Ультразуковые дефектоскопы марки Kropus® имеют лучшие в своем классе измерительные характеристики и точность работы. Современный цифровой тракт, малошумящие усилители, высокая разрешающая способность и богатые функциональные возможности позволяют конкурировать с лучшими мировыми производителями и делают их прекрасным выбором для любых применений ручного УЗК.
Современное электронное производство Научно-Производственного Центра "Кропус" аттестовано на соответствие высшим критериям менеджмента качества по стандартам ISO9001:2008 у мирового лидера в области испытаний и инспекции Bureau Veritas. Компания Кропус® предоставляет бесплатную 3-х летнюю гарантию на всю линейку ультразвуковых дефектоскопов.
|

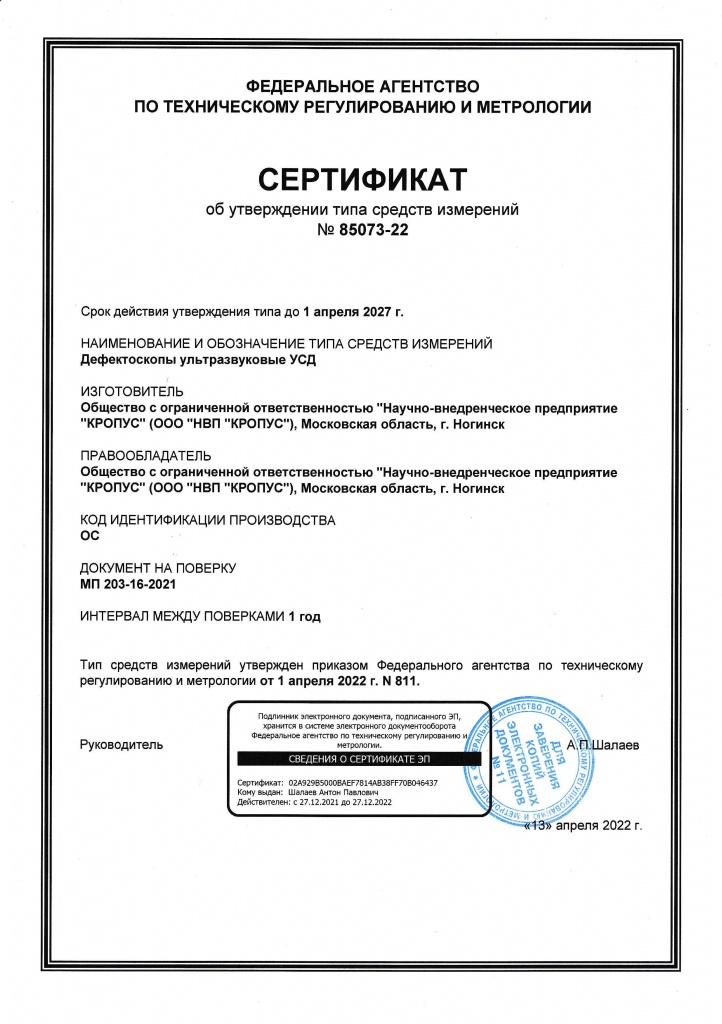

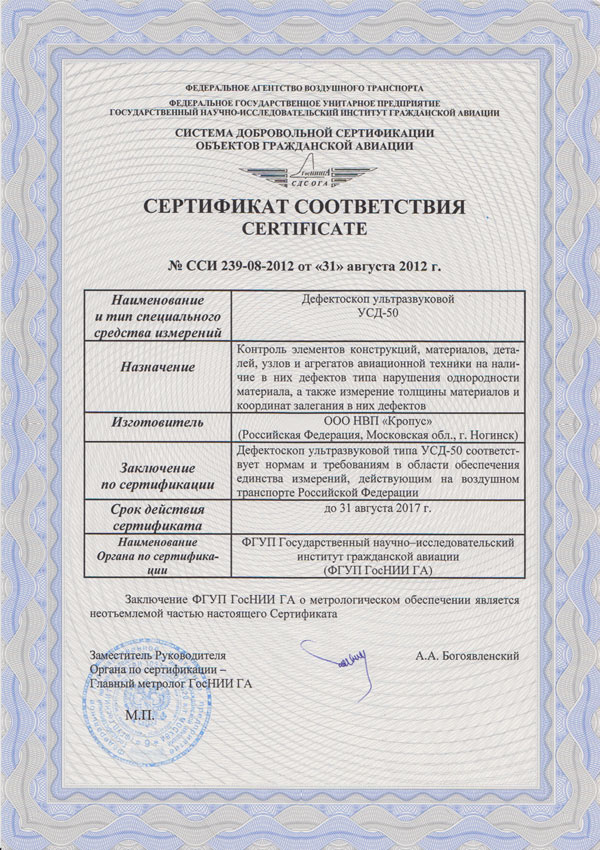

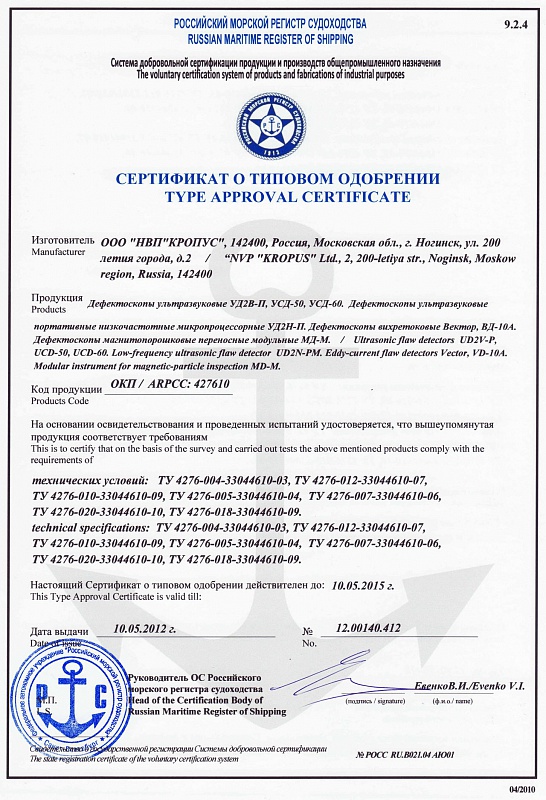

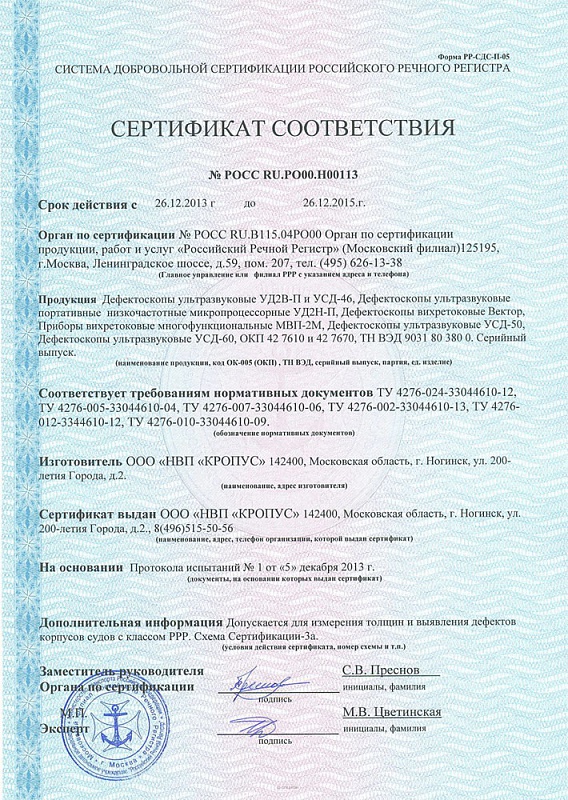

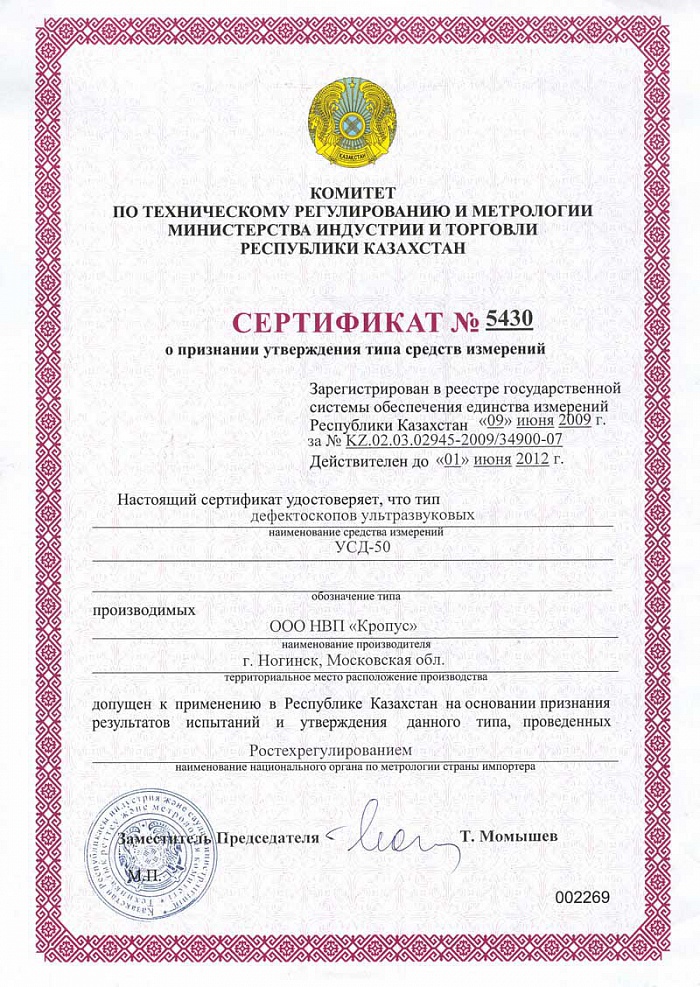

Сертификаты |
||||||||||||
|
||||||||||||
|
|
||||||||||||
|
