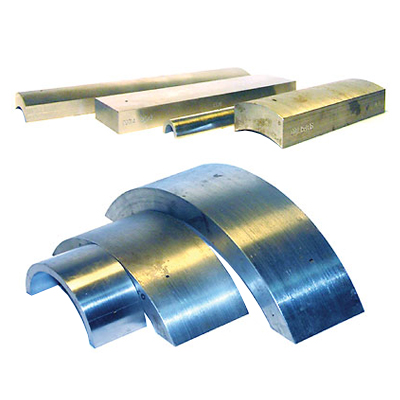

Трубный стандартный образец предприятия (образец СОП плоский) с угловым отражателем (зарубкой)

Стоимость образцов:

• СОП труба стандартная Ø22-219, толщиной до 12мм. Цена: 2 891 руб. с НДС
• СОП труба стандартная Ø219-325, толщиной до 12мм. Цена: 3 009 руб. с НДС
• СОП труба стандартная Ø от 325, толщиной от 12мм до 20мм. Цена: 4 484 руб. с НДС
• СОП труба стандартная Ø от 325, толщиной от 20мм до 30мм. Цена: 5 310 руб. с НДС
• СОП труба стандартная Ø от 325, толщиной свыше 30мм. Цена: 10 030 руб. с НДС

Все образцы изготавливаются в соответстии с ГОСТ 14782-86 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые."


Тип оборудования: стандартный образец предприятия

Производитель стандартных образцов: Россия
Серия: СОП
Модель: СОП трубный

Описание: образец с зарубкой для настройки чувствительности дефектоскопа при контроле труб, котлов, сосудов и других изделий

Стандартные образцы предприятия СОП поставляются со свидетельствами о метрологической аттестации.

Назначение трубного стандартного образца предприятия СОП

Трубные стандартные образцы предприятия (СОП) с плоскими угловыми отражателями (зарубками) применяют для настройки длительности развертки и чувствительности дефектоскопов при контроле наклонными совмещенными преобразователями листовых и трубных и трубных изделий.

Отличительные особенности образцов СОП:

Стандартный образец СОП с зарубками имеют три варианта исполнения:
- плоский образец СОП - для контроля плоских изделий и труб больших диаметров;
- трубный стыковой образец СОП - для контроля поперечных стыковых швов труб;
- трубный продольный образец СОП - для контроля продольных стыковых швов и гибов труб

Плоский стандартный образец СОП изготавливается с 1 или 2 зарубками, трубный СОП имеет 2 зарубки, расположенные на внешней и внутренней поверхностях трубы. Существует возможность изготовления до 4-х зарубок на образце, по 4-м нормативным руководящим документам.

Геометрические размеры образцов СОП (диаметр и толщина труб или толщина плоских образцов) и зарубок определяются нормативно-технической документацией на проведение контроля.

Возможно изготовление образцов СОП из материалов заказчика, аналогичных материалам контролируемых изделий;

Комплект поставки образцов СОП: Стандартный образец предприятия трубный, свидетельство об аттестации.

Стандартные образцы предприятия изготавливаются в соответствии с ГОСТ 14782-86 "Контроль неразрушающий. Соединения сварные. Методы ультразвуковые." по следующим нормативным документам:

- РД 34.17.302-97(ОП-501, ЦД-97) "Котлы паровые и водогрейные. Трубопроводы пара и горячей воды, сосуды. Сварные соединения. Контроль качества. Ультразвуковой контроль. Основные положения." Трубный стандартный образец СОП ОП-501, СОП ЦД-97

- РД РОСЭК-001-96 "Машины грузоподъемные. Конструкции металлические. Контроль ультразвуковой. Основные положения." Трубный образец СОП РОСЭК

- СТО 00220256-005-2005 "Швы стыковых, угловых и тавровых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля." Трубный образец СОП РОСЭК

- СНиП 3.05.03-85 (2000) "Тепловые сети." Трубный стандартный образец СОП СНиП

- ВСН 012-88 "Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть1." Трубный образец СОП ВСН

- ПБ 03-585-03 "Правила устройства и безопасной эксплуатации технологических трубопроводов." Трубный стандартный образец СОП ПБ

- КТН 046-1-05 "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов." Трубный образец СОП КТН

- СТО Газпром-2006 "Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов." Трубный стандартный образец СОП СТО Газпром

- РДИ 38.18.016-94 "Инструкция по УЗК сварных соединений технологического оборудования." Трубный стандартный образец СОП РДИ

- РД "АК Транснефть"-2006 "Ультразвуковой контроль стенки и сварных соединений при эксплуатации и ремонте вертикальных стальных резервуаров." Трубный образец СОП АК Транснефть

- РД-19.100.00-КТН-001-10 (взамен 046,с 2010 года) "Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных трубопроводов."

- ОСТ-32-100-87 "Ультразвуковой контроль швов сварных соединений мостов, локомотивов и вагонов." Трубный образец СОП ОСТ

- СНиП 3.03.01-87 "Несущие и ограждающие конструкции." Трубный образец СОП СНиП

- ПБ 03-576-03 "Правила устройства и безопасной эксплуатации сосудов, работающих под давлением." Трубный образец СОП ПБ

- РД 153-34.1-003-01 (РТМ-1С) «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования». Трубный образец СОП РТМ-1С

и по другим руководящим документам.
