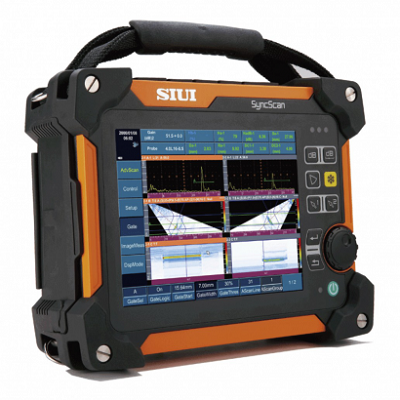

Ультразвуковой дефектоскоп SyncScan

Ультразвуковой дефектоскоп SyncScanдефектоскоп SyncScan вид сбокудефектоскоп SIUI SyncScanдефектоскоп SyncScan

  • Ультразвуковой дефектоскоп SyncScan

    /images/all/3/12614/big/img_5.png

    jijijij

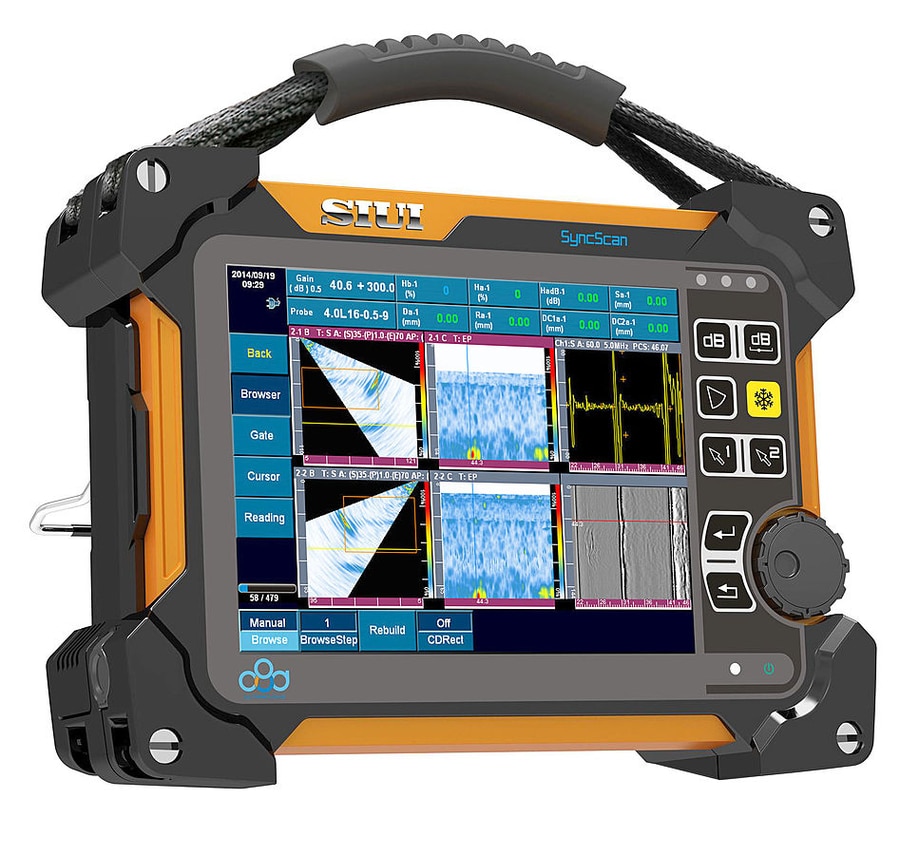

    Ультразвуковой дефектоскоп SyncScan

  • дефектоскоп SyncScan вид сбоку

    /images/all/3/12614/big/img_14.jpg

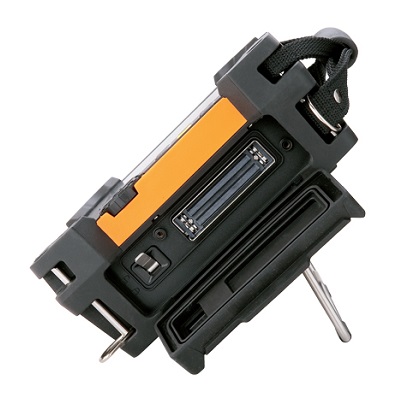

    дефектоскоп SyncScan вид сбоку

    дефектоскоп SyncScan вид сбоку

  • дефектоскоп SIUI SyncScan

    /images/all/3/12614/big/img_16.jpg

    1

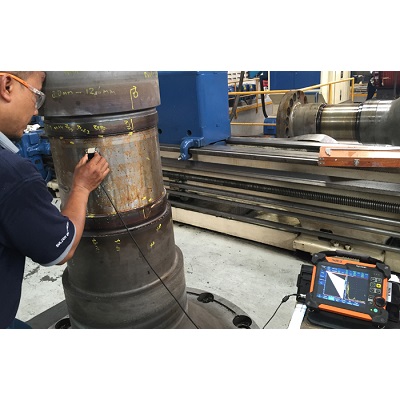

    дефектоскоп SIUI SyncScan

  • дефектоскоп SyncScan

    /images/all/3/12614/big/img_18.jpg

    1

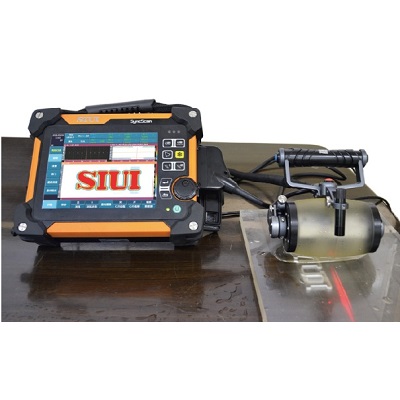

    дефектоскоп SyncScan


Посмотреть фотографии в высоком разрешении
Ультразвуковой дефектоскоп SyncScan дефектоскоп SyncScan вид сбоку дефектоскоп SIUI SyncScan Ультразвуковой дефектоскоп SyncScan дефектоскоп SyncScan
ЦЕНА: 0 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
SIUI


Страна производитель: Китай Китай

В наличии!
Бесплатная доставка
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению SIUI
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Назначение прибора:



Ультразвуковой дефектоскоп SuncScan предназначен для увеличения производительности, а также повышения достоверности контроля. Широко применяется для контроля сварных соединений в различных отраслях промышлености.



Ультразвуковой дефектоскоп SyncScan объединяет в одном корпусе метод фазированной решетки и TOFD-метод. Он позволяет минимизировать ваши затраты и увеличить производительность контроля. SyncScan имеет класс защиты IP66 для промышленного использования. Большой 8.4-дюймовый сенсорный экран позволяющий проводить измерения на приборе. SyncScan компактный (вес 3.75кг, толщина 90мм), что дает возможность использования одной рукой.



Компактный и ударопрочный SyncScan имеет класс защиты IP67 для промышленного использования. Большой 8.4-дюймовый сенсорный экран позволяющий проводить измерения на приборе. SyncScan компактный (вес 3.75кг, толщина 90мм), что дает возможность использования одной рукой.



Модификации дефектоскопа SyncScan:



  • Ультразвуковой дефектоскоп SyncScan (UT) - традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (1 TOFD/UT) - 1 канал TOFD и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (2 TOFD/UT) - 2 канала TOFD и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (4 TOFD/UT) - 4 канала TOFD и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (PA16:64+UT) - фазированная решетка 16:64 и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (PA16:64+1 TOFD/UT) - фазированная решетка 16:64, 1 канал TOFD и традиционный УЗК



Дефектоскоп SyncScan обладает следующими отличительными особенностями:



  • Класс защиты: IP67
  • Вес: 3.75 кг с батареей
  • Диспоей: 8.4” TFT LCD, 800x600, 60 Гц
  • Возможность обновления традиционного UT до TOFD или PA



Традиционный ультразвук (UT)

Стандартные функции: Установка скорости + калибровка нуля/ калибровка угла/ DAC-кривые/ АРД диаграммы/ отображение A -скана на весь экран/ звуковая сигнализация/ авто замарозка/ автоусиление/ скриншот и другие.

Дополнительные функции: Стандарт API/ ВРЧ/ Стандарт AWS/ B развертка/ отображение хода луча/ измерение глубины залегания дефекта.



Измерение толщины

Дополнительные функции: построение B-скана, измерение многослойных объектов контроля и другие.



Фазированная решетка





  • Мастер калибровки.

С помощью мастера калибровки оператор быстро, шаг за шагом произведет необходимые настройки.



  • Функция группы фазированной решетки

Одному датчику PA может быть назначено до 8 групп различного контроля. Для сканирования одновременно могут быть применены отдельные элементы мультигрупп и под разными углами, полностью охватывая зону контроля сварного соединения, повышая эфективность контроля. Два датчика PA позволяют работать одновременно с функцией мультигруппы, для контроля сварного соединения с двух сторон.



  • BEA функция (затухание донного сигнала)

Данная функция позволяет устанавливать строб в зоне контроля и регулировать усиление для этой области независимо от основного усиления. Применяется для контроля поковок и отливок.



  • Вид сварного шва (пластина)

Эта функция предназначена для моделирования распространения ультразвукового пучка и построения разделки, с ней вы с легкостью можете правильно анализировать найденые дефекты в объекте контроля.



Решение для плоских швов



Данное решение подходит для контроля стыковых сварных швов пластин и труб.

  • Автоматическое моделирование различных форм разделок сварных швов.
  • Профессиональный режим поэтапной настройки облегчает работу оператору.
  • Помогает определять местоположение дефекта, а также позволяет создовать отчет о проведенном контроле.
  • Восемь типов разделок кромок шва: V, половина V, Y, X, U, I, Y с подкладной пластиной, ассимитричный шов.
  • Быстрый ввод параметров сварных швов: толщина, тип материала, ширина валика, зазор в корне шва, притупление, моделирование заполнения, зоны термического влияния, а также редактировать, добовлять, удалять и переименовывать созданную конфигурацию сварного шва.



Решение для наклонных швов



  • Автоматическое построение формы сварного шва на основе исходных параметров.
  • Моделирование охвата сварного шва в различных положениях датчика.
  • Когда функция трассировки включена ПО автоматически анализирует дефект, записывает изображение и его параметры и выводит отчет.

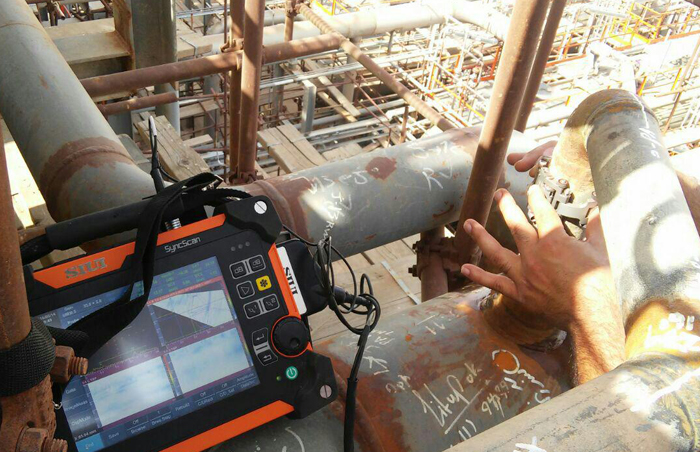

Решение для контроля труб малого и среднего диаметра



  • Данное решение подходит для контроля труб диаметром 21-115 и 100-300 мм.
  • Пошаговая настройка выбора датчика и призмы к нему, типа сканирования, фокусировки, разделки позвалят быстро настроить прибор для контроля труб малого диаметра.



Решение для контроля PA и TOFD



Одновременный контроль PA и TOFD позволяет расширить охват сварного шва и исключить пропуск дефектов.



Контроль элементов датчика PA



В соответствии с стандартом ASTM E2491 обеспечивается автоматическое тестирование активности элементов PA, для измерения активности всех элементов и однородности акустической энергии.



Решение для контроля коррозии



  • Легко разработать план картографирования коррозии трубопровода.
  • С помощью пошагового мастера оператор быстро создает настройку.
  • Различные толщины отображаются разными цветами.
  • Доступен анализ данных для правильного контроля коррозии.



Результаты измерений и создание отчетов



  • Отображение формы сигнала и информации (угол, ход луча, амплитуда и глубина) для любых позиций на скане, могут быть отображены в реальном времени.
  • Результаты измерения и изображения индикаций могут автоматически сохраняться в виде протокола.



TOFD - метод



  • Пошаговое руководство для оператора для быстрого и простого создания TOFD настройки.

Шаг 1: Выбор кол-во каналов контроля.

Шаг 2: Моделирование объекта контроля.

Шаг 3: Ввод параметров сигнала.

Шаг 4: Ввод параметров энкодера.

Шаг 5: Ввод параметров сканера.



  • Измерения TOFD на дефектоскопах SyncScan легко и просто. Высота и длина несплошности измеряется при помощи устанавливаемых курсоров. Результаты измерений заносятся в таблицу данных.



  • Выполнение выпрямления, фильтрования, местного увеличения, изменения контрастности, программного усиления и SAFT на TOFD сканах.



Программное обеспечение



Основные функции: анализ полученных данных, проверка данных, сохранение сканов, создание отчетов в word или excel форматах, имеются различные виды отчетов.



  • Интуитивно понятный в использовании интерфейс для создания баз данных: объектов контроля, датчиков, призм, энкодеров и сохраненных настроек.
  • В базе объектов контроля приведены детальные параметры и изображение разделки сварного шва.
  • Оператор может управлять параметрами датчиков и призм.
  • Используя пошаговый мастер оператор быстро создаст требуемую настройку выбирая необходимые параметры.
  • Параметры настройки сохраняются в прибор для повторного проведения контроля.



Технические характеристики дефектоскопа SyncScan:



Описание

Параметр

Дисплей

8.4'' TFT LCD, 800×600, 60 Гц

Размер

284х220х90 мм

Вес

3,65 кг с батареей

Аккумулятор

Литий-полимерный

Емкость аккумулятора

7.5 А/ч, время работы более 4 часов

Внешний источник питания

100 - 240 В 50Гц/ 60Гц

Внешнее питание

15В

Электропотребление

26ВА для PAUT, 20ВА для UT/TOFD

Объем памяти

SD карта памяти 16 Гб

Входы/выходы

USB разьем

2шт

Ethernet разьем

1 шт

Видео выход

1 шт

Разьем энкодера

1 шт

Параметры окружающей среды

Рабочая температура

-10 - 45 °С

Температура хранения

-20 - 60 °С



Комплект поставки прибора SyncScan:



  • Электронный блок ультразвукового дефектоскопа
  • Сетевой адаптер с кабелем 220В
  • Аккумуляторная батарея
  • Компакт диск с программным обеспечением на ПК (SuporUP)
  • Траспортировочный кейс
  • Паспорт
  • Руководство по эксплуатации
  • Карта памяти SD (16Гб)
  • Картридер
Введите число *


Введите число *
Сертификаты

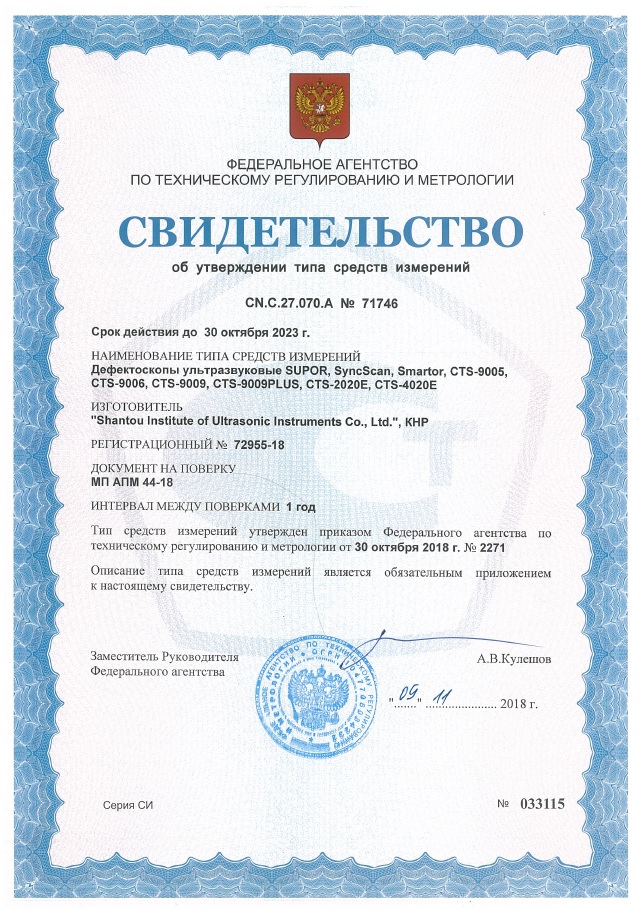

Свидетельство об утверждении типа средств измерений на дефектоскопы ультразвуковые SyncScan

ПОХОЖИЕ ТОВАРЫ

Ультразвуковой дефектоскоп УСД-50
Ультразвуковой дефектоскоп УСД-50
по запросу
Ультразвуковой дефектоскоп УСД-60
Ультразвуковой дефектоскоп УСД-60
от 552 000 руб.
Ультразвуковой дефектоскоп УД2В-П46
Ультразвуковой дефектоскоп УД2В-П46
от 179 500 руб.
Ультразвуковой дефектоскоп CTS-4020E
Ультразвуковой дефектоскоп CTS-4020E
по запросу
Ультразвуковой дефектоскоп CTS-9009 PLUS
Ультразвуковой дефектоскоп CTS-9009 PLUS
по запросу

Ультразвуковой дефектоскоп SyncScan

Назначение прибора:



Ультразвуковой дефектоскоп SuncScan предназначен для увеличения производительности, а также повышения достоверности контроля. Широко применяется для контроля сварных соединений в различных отраслях промышлености.



Ультразвуковой дефектоскоп SyncScan объединяет в одном корпусе метод фазированной решетки и TOFD-метод. Он позволяет минимизировать ваши затраты и увеличить производительность контроля. SyncScan имеет класс защиты IP66 для промышленного использования. Большой 8.4-дюймовый сенсорный экран позволяющий проводить измерения на приборе. SyncScan компактный (вес 3.75кг, толщина 90мм), что дает возможность использования одной рукой.



Компактный и ударопрочный SyncScan имеет класс защиты IP67 для промышленного использования. Большой 8.4-дюймовый сенсорный экран позволяющий проводить измерения на приборе. SyncScan компактный (вес 3.75кг, толщина 90мм), что дает возможность использования одной рукой.



Модификации дефектоскопа SyncScan:



  • Ультразвуковой дефектоскоп SyncScan (UT) - традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (1 TOFD/UT) - 1 канал TOFD и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (2 TOFD/UT) - 2 канала TOFD и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (4 TOFD/UT) - 4 канала TOFD и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (PA16:64+UT) - фазированная решетка 16:64 и традиционный УЗК
  • Ультразвуковой дефектоскоп SyncScan (PA16:64+1 TOFD/UT) - фазированная решетка 16:64, 1 канал TOFD и традиционный УЗК



Дефектоскоп SyncScan обладает следующими отличительными особенностями:



  • Класс защиты: IP67
  • Вес: 3.75 кг с батареей
  • Диспоей: 8.4” TFT LCD, 800x600, 60 Гц
  • Возможность обновления традиционного UT до TOFD или PA



Традиционный ультразвук (UT)

Стандартные функции: Установка скорости + калибровка нуля/ калибровка угла/ DAC-кривые/ АРД диаграммы/ отображение A -скана на весь экран/ звуковая сигнализация/ авто замарозка/ автоусиление/ скриншот и другие.

Дополнительные функции: Стандарт API/ ВРЧ/ Стандарт AWS/ B развертка/ отображение хода луча/ измерение глубины залегания дефекта.



Измерение толщины

Дополнительные функции: построение B-скана, измерение многослойных объектов контроля и другие.



Фазированная решетка





  • Мастер калибровки.

С помощью мастера калибровки оператор быстро, шаг за шагом произведет необходимые настройки.



  • Функция группы фазированной решетки

Одному датчику PA может быть назначено до 8 групп различного контроля. Для сканирования одновременно могут быть применены отдельные элементы мультигрупп и под разными углами, полностью охватывая зону контроля сварного соединения, повышая эфективность контроля. Два датчика PA позволяют работать одновременно с функцией мультигруппы, для контроля сварного соединения с двух сторон.



  • BEA функция (затухание донного сигнала)

Данная функция позволяет устанавливать строб в зоне контроля и регулировать усиление для этой области независимо от основного усиления. Применяется для контроля поковок и отливок.



  • Вид сварного шва (пластина)

Эта функция предназначена для моделирования распространения ультразвукового пучка и построения разделки, с ней вы с легкостью можете правильно анализировать найденые дефекты в объекте контроля.



Решение для плоских швов



Данное решение подходит для контроля стыковых сварных швов пластин и труб.

  • Автоматическое моделирование различных форм разделок сварных швов.
  • Профессиональный режим поэтапной настройки облегчает работу оператору.
  • Помогает определять местоположение дефекта, а также позволяет создовать отчет о проведенном контроле.
  • Восемь типов разделок кромок шва: V, половина V, Y, X, U, I, Y с подкладной пластиной, ассимитричный шов.
  • Быстрый ввод параметров сварных швов: толщина, тип материала, ширина валика, зазор в корне шва, притупление, моделирование заполнения, зоны термического влияния, а также редактировать, добовлять, удалять и переименовывать созданную конфигурацию сварного шва.



Решение для наклонных швов



  • Автоматическое построение формы сварного шва на основе исходных параметров.
  • Моделирование охвата сварного шва в различных положениях датчика.
  • Когда функция трассировки включена ПО автоматически анализирует дефект, записывает изображение и его параметры и выводит отчет.



Решение для контроля труб малого и среднего диаметра



  • Данное решение подходит для контроля труб диаметром 21-115 и 100-300 мм.
  • Пошаговая настройка выбора датчика и призмы к нему, типа сканирования, фокусировки, разделки позвалят быстро настроить прибор для контроля труб малого диаметра.



Решение для контроля PA и TOFD



Одновременный контроль PA и TOFD позволяет расширить охват сварного шва и исключить пропуск дефектов.



Контроль элементов датчика PA



В соответствии с стандартом ASTM E2491 обеспечивается автоматическое тестирование активности элементов PA, для измерения активности всех элементов и однородности акустической энергии.



Решение для контроля коррозии



  • Легко разработать план картографирования коррозии трубопровода.
  • С помощью пошагового мастера оператор быстро создает настройку.
  • Различные толщины отображаются разными цветами.
  • Доступен анализ данных для правильного контроля коррозии.



Результаты измерений и создание отчетов



  • Отображение формы сигнала и информации (угол, ход луча, амплитуда и глубина) для любых позиций на скане, могут быть отображены в реальном времени.
  • Результаты измерения и изображения индикаций могут автоматически сохраняться в виде протокола.



TOFD - метод



  • Пошаговое руководство для оператора для быстрого и простого создания TOFD настройки.

Шаг 1: Выбор кол-во каналов контроля.

Шаг 2: Моделирование объекта контроля.

Шаг 3: Ввод параметров сигнала.

Шаг 4: Ввод параметров энкодера.

Шаг 5: Ввод параметров сканера.



  • Измерения TOFD на дефектоскопах SyncScan легко и просто. Высота и длина несплошности измеряется при помощи устанавливаемых курсоров. Результаты измерений заносятся в таблицу данных.



  • Выполнение выпрямления, фильтрования, местного увеличения, изменения контрастности, программного усиления и SAFT на TOFD сканах.



Программное обеспечение



Основные функции: анализ полученных данных, проверка данных, сохранение сканов, создание отчетов в word или excel форматах, имеются различные виды отчетов.



  • Интуитивно понятный в использовании интерфейс для создания баз данных: объектов контроля, датчиков, призм, энкодеров и сохраненных настроек.
  • В базе объектов контроля приведены детальные параметры и изображение разделки сварного шва.
  • Оператор может управлять параметрами датчиков и призм.
  • Используя пошаговый мастер оператор быстро создаст требуемую настройку выбирая необходимые параметры.
  • Параметры настройки сохраняются в прибор для повторного проведения контроля.



Технические характеристики дефектоскопа SyncScan:



Описание

Параметр

Дисплей

8.4'' TFT LCD, 800×600, 60 Гц

Размер

284х220х90 мм

Вес

3,65 кг с батареей

Аккумулятор

Литий-полимерный

Емкость аккумулятора

7.5 А/ч, время работы более 4 часов

Внешний источник питания

100 - 240 В 50Гц/ 60Гц

Внешнее питание

15В

Электропотребление

26ВА для PAUT, 20ВА для UT/TOFD

Объем памяти

SD карта памяти 16 Гб

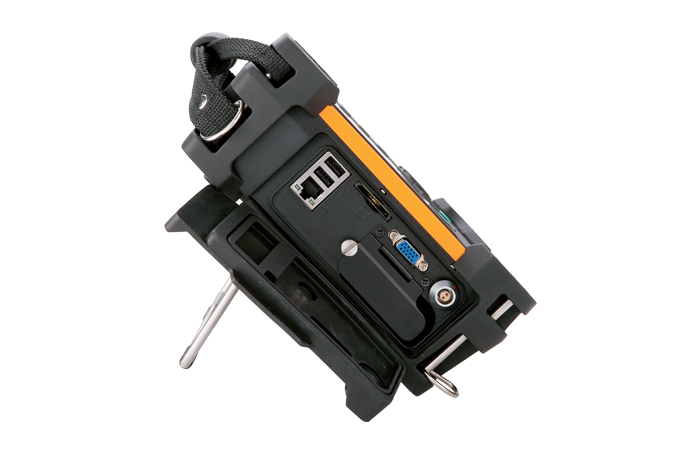

Входы/выходы

USB разьем

2шт

Ethernet разьем

1 шт

Видео выход

1 шт

Разьем энкодера

1 шт

Параметры окружающей среды

Рабочая температура

-10 - 45 °С

Температура хранения

-20 - 60 °С



Комплект поставки прибора SyncScan:



  • Электронный блок ультразвукового дефектоскопа
  • Сетевой адаптер с кабелем 220В
  • Аккумуляторная батарея
  • Компакт диск с программным обеспечением на ПК (SuporUP)
  • Траспортировочный кейс
  • Паспорт
  • Руководство по эксплуатации
  • Карта памяти SD (16Гб)
  • Картридер
0 RUB
В наличии
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2024
