Автономная установка катодной защиты (АУКЗ) «Пульсар-АС»

Производитель: ПАРСЕК

Гарантия на автономную установку катодной защиты (АУКЗ) «Пульсар-АС»: 12 мес.

Назначение прибора:

Автономная установка катодной защиты (АУКЗ) «Пульсар-АС» предназначена для работы в составе системы коррозионного мониторинга и обеспечения катодной защиты стальных магистральных трубопроводов и подземных металлических сооружений в условиях отсутствия доступа к внешним источникам электроснабжения или в условиях их низкой надежности, использующая газ, транспортируемый по магистральным трубопроводам, в качестве топлива.

Базовый состав АУКЗ включает:

- оборудование электрохимической защиты: устройство коррозионного мониторинга и/или устройство дренажной защиты;

- электрогенераторную установку (ЭГУ);

- модуль управления электрогенераторной установкой (МУЭГУ);

- распределительный шкаф (ШР-АС);

- центральный блок управления (БУ-АС);

- сенсорную панель управления;

- аппаратуру системы теплорегулирования (отопления и вентиляции);

- батареи аккумуляторные.

Все оборудование размещено в утепленном модульном каркасном контейнере полной заводской готовности.

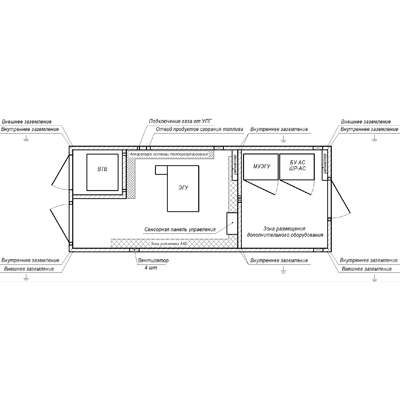

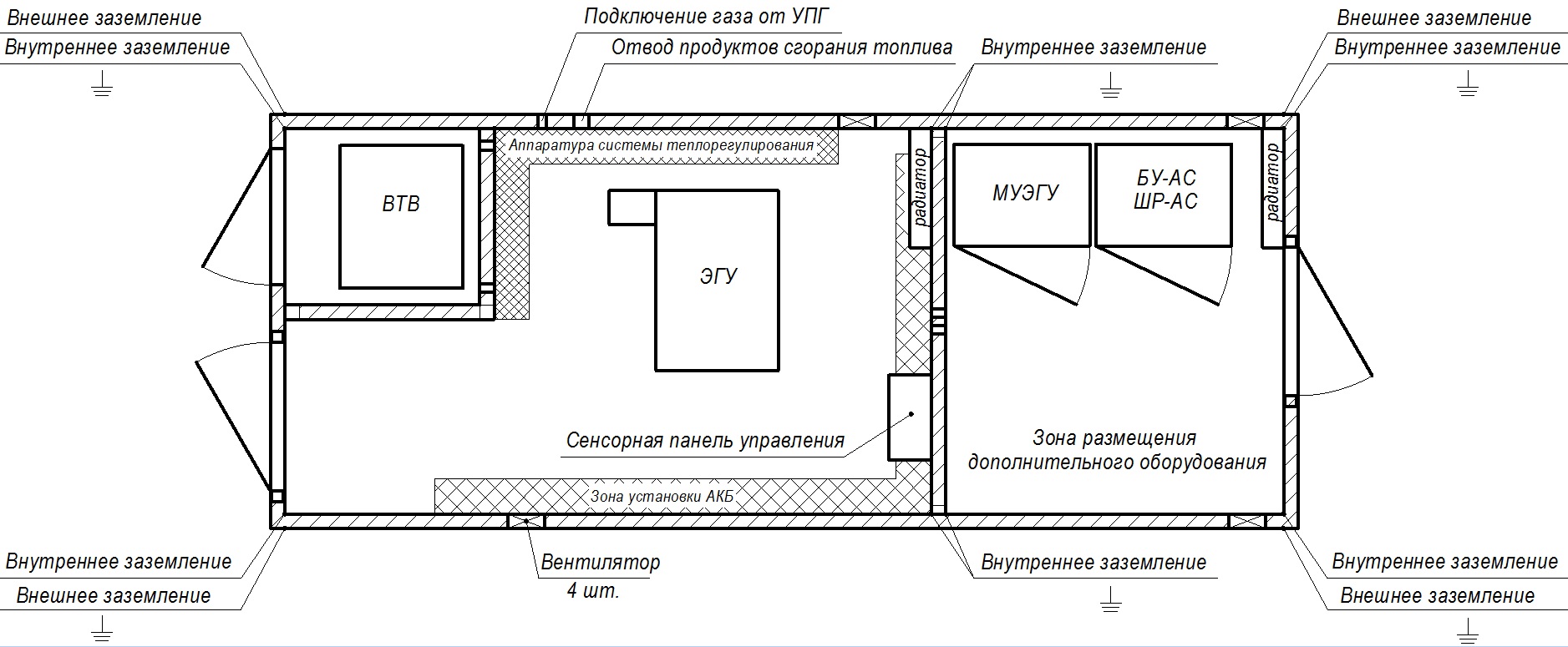

Модульный каркасный контейнер имеет 4 независимых функциональных отсека:

1 - Отсек электрогенераторной установки;

2 - Отсек оборудования электрохимической защиты и управления;

3 - Отсек внешнего тепловентилятора, предназначенного для отвода излишней тепловой энергии и поддержания рабочей температуры воздуха в помещении;

4 - Отсек для инструмента и запчастей.

Модульный каркасный контейнер оснащен автоматической системой пожарной сигнализации. По требованию заказчика в отсеках электрогенераторной установки и оборудования ЭХЗ может быть установлена система автоматического газового пожаротушения (ОТВ – СО2).

По требованию заказчика модульный каркасный контейнер может устанавливаться на специальную металлическую раму высотой 1м с лестницами.

Основные технические характеристики АУКЗ «Пульсар-АС»

 Номинальная электрическая мощность ЭГУ      4,8 кВт (±5%)

 Характеристики выходного тока  230В/400В, 50Гц

 Топливо       Природный газ, ГОСТ 5542-87, СТО Газпром 089-2010

 Давление подачи газового топлива       0,002 – 10,0* МПа

 Потребление топлива       1,2-2,6 нм3/ч

 Тепловая энергия   ~10 кВт

 Электрическая эффективность (КПД) ЭГУ        27%

 Интервал обслуживания   6000 часов

 Размеры (AxBxC по рис.), не более

6058х2450х3000 мм

 Климатическое исполнение по ГОСТ 15150      Категория У1 или УХЛ1

* – при давлении газа более 0,003 МПа (3 кПа) устанавливается устройство подготовки газа УПГ

Система электроснабжения АУКЗ «Пульсар-АС»

Возможны три варианта энергоснабжения оборудования электрохимической защиты в составе АУКЗ (выбор режима работа осуществляется на этапе проектирования):

1. Автономный режим работы – работа от встроенной основной электрогенераторной установки. В этом случае обеспечена II категория электроснабжения. В случае отказа ЭГУ, питание АУКЗ автоматически осуществляется от аккумуляторных блоков, которые поддерживают работоспособное состояние блока управления, средства связи, собственные нужды и систему ЭХЗ в течение 10-15 часов, в зависимости от режима работы оборудования ЭХЗ.

2. Автономный режим работы с дополнительным внешним генератором, который при аварийном отключении основной ЭГУ обеспечит энергоснабжение оборудования АУКЗ. В данном случае обеспечена I категория электроснабжения. Резервный электрогенератор в штатный комплект поставки не входит.

3. Работа от линий электропередач с использованием основной электрогенератоной установки, находящейся в составе АУКЗ, в качестве резервного источника электроснабжения. В данном варианте обеспечена I категория электроснабжения.

Преимущества применения АУКЗ «Пульсар-АС»:

1. Экономические

 - Применение АУКЗ «Пульсар-АС» снижает затраты в среднем до 4 раз относительно строительства 3-х км воздушных ЛЭП

2. Экологические

 - Выбросы отработанных газов  ЭГУ в атмосферу в 10 раз меньше дизельного двигателя;

 - Низкий уровень шума — 60 65 дБ;

 - Меньшее вмешательство в природный ландшафт по сравнению с прокладкой ЛЭП

3. Эксплуатационные

 - Высокая степень автоматизации;

 - Способность работы без технического обслуживания в течение 6000 часов;

 - Минимальные требования к подводимому газу;

 - Возможность врезки в трубу под давлением;

 - Высокая степень безопасности;

 - Возможность использования генерируемой тепловой энергии для обогрева производственных зданий.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
