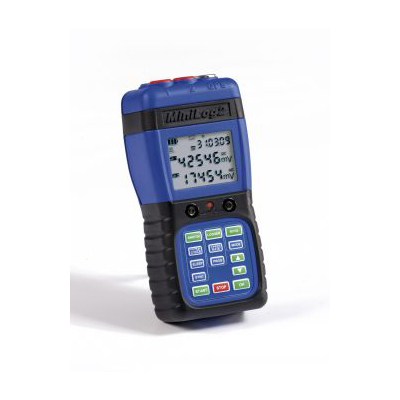

Регистратор MiniLog 2 – это водонепроницаемый универсальный измерительный прибор с LCD-дисплеем и клавиатурой для катодной защиты. Как регистратор данных, MiniLog2 записывает по двум каналам значения постоянного и переменного тока. С помощью встроенного реле (15A) MiniLog2 прерывает синхронно с GPS не только измерительные пробы, но и изолирующие фланцы, и выпрямители станций катодной защиты (СКЗ). Кроме того, при помощи MiniLog2 можно выполнять также IFO- и интенсивные измерения (2-электродный метод).

Регистратор данных с измерением в микровольтовым диапазоне

Два измерительных канала, каждый из которых может измерять АС- и DC-напряжения, позволяют получить 4 значения при одном измерении. Оба DC-канала работают в микровольтовом диапазоне, а их активные фильтры низких частот позволяют предотвратить влияние помех переменного напряжения. MiniLog2 имеет память для сохранения 1.300.000 измерений (версия: 4 МВ, опция: 16 МВ). Даже во время самых быстрых измерений (1000 измерений / сек.) регистрация данных может длиться беспрерывно в течение 20 минут. Передача измерений на ПК выполняется через встроенный USB-интерфейс с гальванической развязкой.

Миниатюрный таймер с аккумулятором

MiniLog 2 имеет встроенное механическое реле 15A / 60V для прерывания тока выпрямителей СКЗ, изолирующих фланцев и измерительных проб. Электронное реле 18A / 100V является опцией. При помощи клавиатуры выставляется любой режим такта, начиная с 0,1 сек. Такт в ночные часы и в выходные дни может быть отключен. На одноразовом заряде аккумуляторов MiniLog2 может работать более месяца. При монтаже в выпрямителе СКЗ с целью непрерывной работы для подачи напряжения питания необходимо применять сетевой USBадаптер.

IFO-измерения и 2-электродным методом

Для быстрых и простых IFOизмерений MiniLog 2 показывает разность напряжений в виде специальной IFO-балки на LCD-дисплее. Одним нажатием клавиши значения IFO-измерений сохраняются вместе с GPS-координатами и происходит переход к следующему метру измерений. При желании можно одновременно измерять значения потенциала и воронки напряжений (интенсивные измерения).

Измерения с частотой 1 кГц на измерительных пробах

При измерении IR-свободного потенциала на измерительных пробах MiniLog2 работает как регистратор данных и одновременно прерыватет реле. При этом момент измерения после планки отключения может быть запрограммирован с шагом 1 милисекунда. Кроме того, во время фазы отключения, измерения можно выполнить с частотой 1000 измерений / сек.

GPS-синхронизация и GPS-координаты

Опциональная Garmin GPS-антенна служит для высокоточной синхронизации MiniLog2 с реальным временем. При этом возможно синхронизирование прибора с другими DCF-таймерами. При использовании MiniLog2 в качестве регистратора данных и во время IFO-измерений сохраняются GPS-координаты.

Программное обеспечение WinLog 2.0 для Windows

Новое программное обеспечение „WinLog 2.0“ разработано специально для нового MiniLog2. „WinLog 2.0“ совместимо со старыми приборами Minilog (128 / 512). Программное обеспечение работает с Windows XP, Vista и 7.0

Технические характеристики MiniLog 2:

Измерительные каналы: 2 (каждый DC + AC параллельно = 4 значения)

Диапазон и погрешность измерений: ± 100 мВ / 1 мкВ (только DC), ± 10 В / 0,1 мВ (DC + AC), ± 100 В / 1 мВ (DC + AC)

Входное сопротивление: 10 МОм (микровольт 100 кОм)

Макс. частота измерений: 1000 измерений / сек. 10 измер. / сек. (с фильтром)

Подавление: 16,6 Гц > 60 дБ (фактор 1.000) 50,0 Гц > 80 дБ (фактор 10.000)

Время регистрации: 1.300.000 значений

Версия: 4 МВ (= 20 мин. при 1000 изм. в сек.)

Такт переключений: с шагом 0,1 сек., свободно программируемый

Синхронизация: Внешняя, вручную или по GPS

Мощность реле: Механическое реле 60 V / 15 A Электронное реле 100 V / 18 А

Питание: литий-ионный акккумулятор 3,6 В / 1900 мАч входит в комплект поставки

Отклонение времени:

без GPS ( 10 °C - 30 °С): < 10 мс / 24 ч (GPS-режим), < 50 мс / 24 ч.

без GPS (-20 °C - 60 °C): < 200 мс / 24 ч.

Время работы на аккумуляторе: как регистратор данных: 1 недели при 0,5 изм. в сек. 20 недели при 60 изм. в сек. как реле времени: 4 недели при 12 / 3 и GPS

Размеры: 148 х 68 х 42 мм

Вес: 350 г

Номер артикула: 130 111 (с механическим реле), 130 121 (с электронным реле)

Комплект поставки:

Прибор Minilog 2 с электрическим реле, USB-кабель, зарядное устройство 230B, зарядное устройство 12B, калибровочный сертификат, программное обеспечение.
