Система MoData 2 позволяет производить интенсивные измерения четырьмя различными методами:
двухэлектродный метод: измеряется потенциал л включения/выключения при подключении к измерительным контактам КИП, а также воронка напряжений включения/выключения в каждой точке, с шагом 5-10 м при удалении перпендикулярно оси трубопровода.
трехэлектродный метод: одновременное измерение потенциала и двух значений воронки напряжения симметрично оси трубопровода, слева и справа, с расчетом потенциала без омической составляющей («IR- потенциал») по методу экстраполяции;
метод сложения: путем простого измерения падения напряжений вдоль трубопровода позволяет рассчитать потенциал и воронку напряжения в каждой точке объекта;
метод интенсивного определения участков дефектов изоляции (IFO-метод): измеряются падения напряжений включения/выключения вдоль трубопровода с помощью измерительных электродов, с шагом 5-10 м. Увеличение разности напряжений с последующим изменением ее знака сигнализирует о возможном дефекте изоляции на данном участке. Применяется на новых трубопроводах с хорошей изоляцией. Контроль потенциалов при этом методе не производится.
Прибор электрохимзащиты MoData 2 также позволяет производить последовательные измерения (на станциях катодной защиты и на КИП вдоль трубопровода).

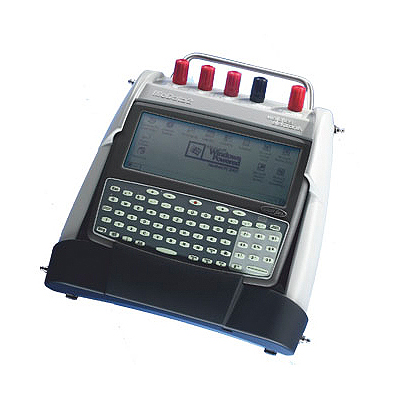

Краткие характеристики системы контроля катодной защиты и изоляции трубопроводов MoData 2
Размеры МП MoData 2: 290 х 260 х 70 мм; Вес MoData 2 в транспортировочном чемодане: 7,8 кг; Общий вес MoData 2 с принадлежностями: от 19 кг.
Система контроля катодной защиты MoData 2 KKS поставляется в следующем комплекте:
Многофункциональный преобразователь MoData 2 c встроенным свинцовым аккумулятором 6В/1,3 А/час на 10 часов работы, встроенным ПК Itronix fex21 (ЖКД 6,5", процессор 129 МГц/32 Мб, флуоресцирующая мембранная клавиатура, литиевый аккумулятор на 8 часов работы)
Штифт для управления с экрана монитора;
Зарядное устройство, 230 В;
Соединительный кабель;
Кабель передачи данных;
Чемодан для транспортировки;
Коммутационный пояс для интенсивных и/или последовательных измерений;
Пакет прикладных программ MoData 2:
IntMobil 3.0 сбор данных интенсивн. измерений, СD;
IntMess 3.0 оценка интенсивных измерений, СD;
NaMobil 3.0 сбор данных последов. измер., СD;
WinTrans 1.0 оценка последовательных измерений и анализ данных дистанционного контроля, СD;
Калибровочный сертификат;
Инструкция по эксплуатации.
Дополнительные принадлежности для MoData 2:
Электрод медно-сульфатный;
Электрод медно-сульфатный на стержне;
Зарядное устройство 12 В, автомобильное, с кабелем;
Барабан с измерительным кабелем 500 м;
Рюкзак для барабана с измерительным кабелем;
Измерительный спиральный кабель, 2 м;
Реле времени SYNTAKT, с силовым реле 30 А/ 60 А;
Прибор сбора данных Minilog 2DC, 1AC/1DC, 2AC, с памятью 128 К/512 К встроенным микропроцессором, последовательным интерфейс-кабелем, программным обеспечением WinLog.
Система контроля катодной защиты MoData 2 KKS
Спрашивает: Расул:
где ремонтирует сенсорный экран прибора modata2 и сколько стоит?
Спрашивает: Винер:
Добрый день. У нас появилась потребность в проведении катодной поляризации участка газопровода, без привлечения сторонних организаций. Хотелось бы узнать о приборе MoData 2 подробнее и уточнить стоимость.
Спрашивает: Владимир Лавров:
Где можно пройти обучение и стажировку по методам работы и анализа информации при работе с MoData.
Спрашивает: Валентин:
Имеются ли у Вас сертификаты соответствия и сертификаты допуска на опасные производственные объекты на данный прибор.
С уважением,
Зорин Валентин Сергеевич
Ведущий инженер по наладке и испытаниям ТОО "ЗаманКвантор"
Отвечает: Денис:
Прибор MoData 2 не подлежит обязательной сертификации.
