Аппаратура нахождения трасс и повреждений изоляции АНТПИ

  • Аппаратура нахождения трасс и повреждений изоляции АНТПИ

    /images/all/3/653/big/img_5.jpg

    jijijij

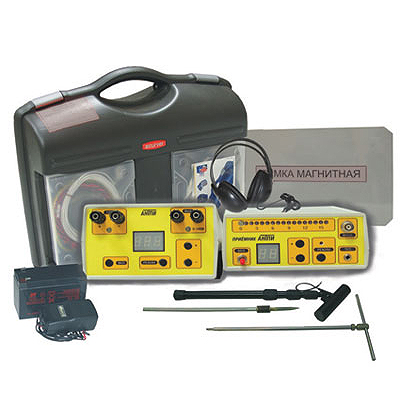

    Аппаратура нахождения трасс и повреждений изоляции АНТПИ

ЦЕНА: 79 200 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00075
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 1.67MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Доставляем трассоискатели, течеискатели и кабелеискатели по всей России (Красноярск, Санкт-Петербург, Якутск, Южно-Сахалинск, Екатеринбург, Челябинск и др. города)!



Аппаратура нахождения трасс и повреждения изоляции АНТПИ



Тип оборудования: течеискатель, трассоискатель, кабелеискатель, трассокабелеискатель,

Страна производитель: Россия
Серия: АНТПИ

Описание: Аппаратура для нахождения трасс и повреждения изоляции



Аппаратура нахождения трасс и повреждения изоляции АНТПИ соответствует ТУ 4276-010-12719185-2006 и имеет сертификат соответствия.



Гарантия на аппаратуру нахождения трасс и повреждения изоляции АНТПИ: 12 месяцев



Назначение аппаратуры АНТПИ:



Аппаратура нахождения трасс и повреждения изоляции (АНТПИ) предназначена для определения трассы металлических подземных газопроводов и спутника неметаллических газопроводов, а также для проверки изоляции трубопроводов.

АНТПИ служит для трассировки и определения места повреждения скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса, газопровод).

Особенностью аппаратуры является компактность, значительная мощность сигнального генератора и высокая чувствительность поискового селективного приемника.

Приборы комплекта АНТПИ выполнены на современной элементной базе (микропроцессоры) и обеспечивают эксплуатацию при температуре от - 20 до + 40°С и относительной влажности не более 80% при 20°С.

Номинальные значения и количество рабочих частот генератора сигнального могут быть заказаны потребителем.



Технические характеристики прибора АНТПИ:



Генератор сигнальный



№п/п Наименование Значение
1. Частоты сигнала на выходе генератора, Гц 1024±1 и 8192±8
2. Модуляция сигнальной частоты с периодом повторения, мс 750±1
3. Длительность генерации напряжения сигнальной частоты, мс 250±1
4. Максимальная импульсная мощность (в фазе генерации напряжения) на омической нагрузке (при частоте сигнала 1024Гц и напряжении питания 12В), не менее, Вт 70
5. Число ступеней регулировки выходной мощности генератора сигнального, (в диапазоне от 0 до 100%) 5
6. Максимальная амплитуда напряжения в импульсе генерации (при напряжении питания 12В на омической нагрузке 1кОм), не менее, В 100
7. Продолжительность работы генератора (на омическую нагрузку сопротивлением от нуля - КЗ, до бесконечности - ХХ не ограничивается
8. Напряжение питания генератора, В 10 - 15
9. Габаритные размеры генератора, мм 140x80x200
10. Масса генератора, не более, кг 1



2.2. Приемник селективный



№п/п Наименование Значение
1. Частоты полосы пропускания приемника, Гц 100±0.5; 1024±5; 8192±40
2. Добротность селективного усилителя, не менее, единиц 45
3. Чувствительность приемника по напряжению (полное отклонение точки шкального прибора), не менее, мкВ 20
4. Входное сопротивление усилителя приемника (в режиме обследования состояния изоляции), не менее, МОм 6
5. Динамический диапазон (полное отклонение точки шкального прибора), не менее, дБ 90
6. Напряжение питания (три элемента типа 316, размер «АА»), В 3.3...5
7. Ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), не более, мА 40
8. Габаритные размеры приемника не более, мм 200x140x60
9. Масса приемника (без элементов питания), не более, кг 0,3



Технические характеристики аппаратуры АНТПИ



№п/п Наименование Значение
1. Площадь регистрируемого повреждения изоляции, не менее, мм2:



а) при вводе в эксплуатацию трубопровода

б) в процессе эксплуатации трубопровода

1 10
2. Погрешность определения места повреждения изоляции, не хуже, м ± 0.5
3. Дальность действия аппаратуры при проверке изоляции трубопровода, км



а) при вводе в эксплуатацию трубопровода

б) в процессе эксплуатации трубопровода

2 0.5
4. Точность определения оси трассы трубопровода, м ± 0.1



Комплект поставки аппаратуры нахождения трасс и повреждения изоляции АНТПИ



Наименование Кол. Примечание
Генератор сигнальный АНТПИ 1
Приемник селективный АНТПИ 1
Антенна поисковая 1
Телефоны головные 1
Клипса контактная 1 магнитная
Штырь сигнальный 1 со вставкой
Штырь заземления 2
Провод для подключения генератора к источнику питания 1 двойной, 2м
Провод для подключения генератора к нагрузке 2 10м и 5м
Провод сигнальный для подключения штыря сигнального 1 экранированный, 5м
Рамка электромагнитная 1 излучающая
Провод с вилкой, для подключения рамки к генератору 1
Аккумулятор 1 12В
Зарядное устройство 1
Футляр 1
Документация 1 Паспорт, ИЭ и ТО



Прибор АНТПИ

Введите число *


Введите число *
