Искатель повреждений изоляции ИПИ-2000

Тип оборудования: искатель повреждения изоляции

Страна производитель: Россия
Серия: ИПИ
Описание: Прибор для поиска повреждения изоляции подземных магистральных трубопроводов

Гарантия на искатель повреждения изоляции ИПИ-2000: 12 месяцевИскатель повреждения изоляции ИПИ-2000

Назначение прибора ИПИ 2000:

Искатель повреждений изоляции подземных магистральных проводов ИПИ-2000 тт1.410.022 (далее искатель) предназначен для обеспечения контроля за состоянием подземных магистральных трубопроводов.

Диапазон рабочих температур окружающей среды от -10 до +50С.

Технические характеристики искателя повреждений изоляции ИПИ-2000

Искатель ИПИ-2000 обеспечивает измерение напряжения постоянного тока и среднеквадратического значения синусоидального или гармоники периодического напряжения на рабочих частотах 100 и 937,5 Гц.

Полоса пропускания на уровне минус 3дБ, а также минус 40дБ показания при короткозамкнутом входе, а также показания при наличии помехи 1В частотой 50Гц и время установления показаний искателя приведены в таблице 1:

Допускаемая основная относительная погрешность изделия при вычислении и индикации среднеквадратичного значения синусоидального входного напряжения не должна превышать:

• 5 % для входных напряжений свыше 10 до 2000 мВ;
• 10% для входных напряжений от 0,2 до 10 мВ.

Прибор ИПИ-2000 обеспечивает индикацию значения входного напряжения постоянного тока обеих полярностей (в режиме компенсации) в диапазоне от 20 до 2500 мВ с допускаемой основной относительной погрешностей измерений 5%.

Входное сопротивление искателя на всех рабочих частотах не менее 10Мом.

Результаты измерений выводятся на индикатор в виде 4-х разрядного десятичного числа в единицах В, мВ, мкВ, нВ.

Результаты измерений дублируются на аналоговый логарифмический шкале с дискретностью 1дБ и ценой деления 4 дБ.

Количество измерений, сохраняемых в памяти, не менее 5 тыс.

Время непрерывной работы искателя при питании искателя от трех встроенных аккумуляторов емкостью 5 Ач не менее 10 часов.

Потребляемая искателем мощность от внешнего источника напряжением (3...5) В не более 0,75 Вт

Искатель позволяет производить измерения на постоянном токе в режиме с компенсацией, когда при каждом измерении из входного напряжения автоматически вычитается предварительно зафиксированное напряжении компенсации. Напряжение компенсации остается неизменным во всех последующих измерениях до тех пор, пока не будет произведена следующая его фиксация.

Искатель автоматически выключается через 4...6 мин после последнего нажатия любой из кнопок клавиатуры управления.

Габаритные размеры составных частей изделия имеют размеры не более:

• искатель 224х290х42мм
• наконечник-электрод: длина 1220мм, диаметр - 36 мм
• каркас 254х290х170мм

Масса изделия с аккумулятором не более 4,5 кг.

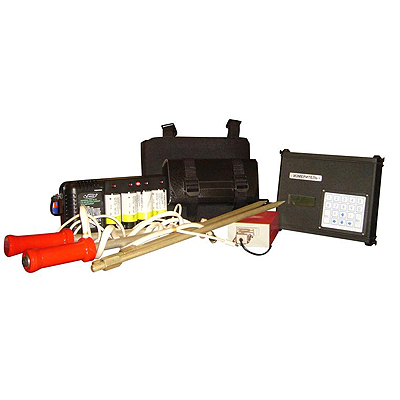

Комплект поставки искателя повреждений изоляции ИПИ-2000

Комплект поставки может быть изменен по согласованию с потребителем.

Устройство и работа искателя ИПИ-2000

Органы управления и внешние разъемы

На передней панели искателя расположены графический ЖК-дисплей и 18-кнопочная клавиатура На правой стороне корпуса расположены входные гнезда MN и семиштырьковый разъем РСГ-7 для подключения наконечников-электродов с кнопкой запуска дистанционных измерений. При снятой нижней крышке открывается доступ в отсек батарейного питания, а также к разъему DB9 для подключения к персональному компьютеру (РС) и/или к внешнему источнику питания.

В лабораторных условиях искатель может питаться от внешнего источника напряжения от 3 до 5 В; при этом элементы внутреннего источника питания должны быть удалены. Источник внешнего питания подключается к искателю посредством разъема DB9 согласно схеме, представленной на рисунке 3.

Зарядка аккумулятора без их изъятия из прибора может производиться от внешнего источника, позволяющего задать ток заряда, рекомендованный для примененных аккумуляторов.

Использование искателя по назначению.

Подготовка искателя к использованию

Перед началом работы необходимо убедиться, что

• внутренний источник питания обладает достаточным ресурсом для предстоящего рабочего промежутка времени, для чего надо войти в главное меню, выбрать пункт «КОНТРОЛЬ», затем пункт «НАПР.ПИТАНИЯ»;
• объем свободной памяти достаточен для предстоящего рабочего промежутка времени; для этого в том же меню открыт пункт «СВОБ%», прочесть размер свободной памяти % от общего объема и оценить доступное число измерений, принимая ориентировочно вместимость памяти равной 5 тыс. измерений.

Использование искателя

Загрузка новой задачи в искатель

Загрузка задачи осуществляется при помощи программы EraDM, предварительно установлено ПЭВМ с дискеты, которая имеется в комплекте поставки искателя. При загрузке задачи сначала производится очистка памяти искателя, а затем запись в память списка операторов, списка примет и начальных значений рабочих параметров, а также установка встроенных часов по системным часам персонального компьютера. Эта операция должна проводиться при начальной инициализации искателя и после заполнения его памяти. Кроме того, загрузка новой задачи или копирование содержимого памяти в файл на диске ПЭВМ и может быть произведено при необходимости и на любой стадии работы. Для предотвращения непреднамеренной потери данных, хранящихся в памяти искателя, программное обеспечение не позволяет произвести очистку памяти и загрузку новой задачи до тех пор, пока содержимое памяти не будет предварительно сохранено в файле на диске ПЭВМ.

Для загрузки новой задачи необходимо подключит искатель к ПЭВМ при помощи стандартного нуль-модемного кабеля «DB9-DB9» включить искатель и затем из главного меню через пункт «СЕРВИС» перейти и запустить пункт «ОБМЕН с РС». После этого на ПЭВМ должна быть запущена служебная программа EraDm, отредактированы подлежащие загрузке параметры и выполнена загрузка файла задачи. По окончании загрузки файла искатель может быть отключен от компьютера.

Установка программы EraDm на ПЭВМ и работа с искателем при помощи этой программы подробно описаны в приложении А данного руководства.

Рабочие измерения

Включить искатель нажатием на кнопку «ENT» в течение 1...2 секунд. После прохождения автоматического теста памяти искатель установится в меню «РАБОТА» на пункте «ИЗМЕРЕНИЕ». Следующее нажатие на кнопку «ENT» выводит на индикатор окно измерений, в котором отображаются основные параметры предстоящего измерения. В этом состоянии можно выбрать ручной (Р) или автоматический (А) режим записи в память (кнопкой «F») установить повторное измерение на прежней точке (кнопкой «»), и ввести номер приметы, связываемый с данной точкой (кнопкой «>»). Запись результата измерения в память сопровождается в течение 3 секунд звуковым сигналом и выводом на индикатор символа , после чего на индикатор снова выводится окно измерения с параметрами новой точки измерения. Результат произведенного измерения можно удерживать на индикаторе более длительное время, нажав до окончания звукового сигнала и удерживая нажатой кнопку «ENT».

Рабочие параметры измерений могут быть отредактированы в соответствующих пунктах меню «РАБОТА».

В меню «РАБОТА» в пункте «ПРОСМОТР ПАМЯТИ» можно вывести на индикатор результаты ранее выполненных и хранящихся в памяти искателя измерений. Навигация по измерениям производится при помощи кнопок «^», «v», «<», >». Первые две кнопки позволяют переходить к более позднему или более раннему измерению соответственно. Вторые две кнопки позволяют переходить к более позднему или боле раннему блоку измерений соответственно. Каждое редактирование рабочих параметров искателя приводит к образованию нового блока измерений.

Если необходимо отрегулировать плотность и контрастность индикатора, надо перейти в главное меню, выбрать «КОНТРОЛЬ», «ЯРКОСТЬ ЭКРАНА» и затем воспользоваться вариантами «СВЕТЛЕЕ», «ТЕМНЕЕ» или «ИСХОДНАЯ».

Через пункт главного меню «РАБОТА» перейти в рабочее меню, просмотреть и отредактировать рабочие параметры измерений, если это необходимо, после чего через пункт «ИЗМЕРЕНИЕ» - в рабочее окно измерений и производить измерения, сообразуясь с 1.4.2.

Для экономного расходования емкости внутреннего источника питания предусмотрено автоматическое выключение искателя, если в течение 4...6 минут не происходит нажатие кнопок управления.

Примечание: Текущее время и дата устанавливаются в искателе при загрузке задания из персонального компьютера, не могут быть изменены оператором и используются для временной привязки измерений при записи в память искателя, а также для справки в рабочих условиях. При длительном отсутствии батареи питания эти данные могут быть испорчены.

Передача файла данных из памяти искателя в ПЭВМ.

Для передачи накопленных в памяти искателя записей измерений необходимо подключить искатель к персональному компьютеру, при помощи стандартного кабеля «DB9-DB9», включить искатель затем из главного меню через пункт «СЕРВИС» перейти и запустить пункт «ОБМЕН с РС». После этого на персональном компьютере должна быть запущена служебная программа чтения файла. По окончании передачи файла искатель отключить от ПЭВМ.

Передача данных в персональный компьютер не изменяет содержимого памяти и рабочих параметров искателя.

Средствами программного пакета EraDm (приложение А) результаты измерений могут быть просмотрены на мониторе ПЭВМ и распечатаны на принтере.

Транспортирование и хранение

Транспортирование изделия в упаковке можно осуществлять любым видом закрытого транспорта по правилам перевозок грузов, действующих на данном транспорте.

Примечания:

1. При транспортировании самолетом изделие должно располагаться в отапливаемом герметизированном отсеке.

2. Железнодорожные вагоны, трюмы судов, контейнеров, кузова автомобилей не должны иметь следов перевозки цемента, угля, химикатов и т.п.

Условия транспортирования изделия в части воздействия климатических и механических факторов должны соответствовать условиям хранения З (Ж) ГОСТ 15150:

• температура окружающего воздуха от минус 500С до 500С;
• относительная влажность 95% при температуре 350С.

Допускаемые механические воздействия при транспортировании:

•  механические удары многократного действия с максимальным ускорением 30 м/с2 и с частотой от 80 до 120 ударов в минуту в течение 1 часа.

Условия хранения изделия должны быть соответствовать условиям I(Л) ГОСТ 15150.

Изделие до введения в эксплуатацию должно храниться на складе в упаковке предприятия-изготовителя при температуре окружающего воздуха от 5 до 400С и относительной влажности не более 80% при температуре 250С.

В помещении для хранения изделия не должно быть пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
