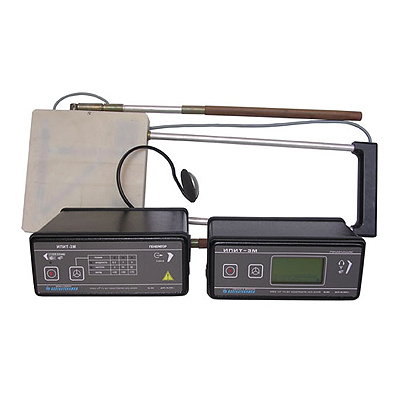

Искатель повреждений изоляции трубопроводов ИПИТ-3М

  • Искатель повреждений изоляции трубопроводов ИПИТ-3М

    /images/all/3/663/big/img_5.jpg

    jijijij

    Искатель повреждений изоляции трубопроводов ИПИТ-3М

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Белгазтехника


Страна производитель: Беларусь Беларусь

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Искатель повреждений изоляции трубопроводов ИПИТ-3М

Назначение искателя ИПИТ-3М:

Искатель повреждений изоляции трубопроводов ИПИТ-3М предназначен для обнаружения мест сквозных повреждений изоляционных покрытий металлических трубопроводов без вскрытия грунта, а также для определения местоположения и глубины залегания трассы трубопровода. Применение прибора позволяет снизить затраты на эксплуатацию трубопроводов и увеличить срок их службы за счет своевременного и точного определения мест повреждений изоляции и их устранения.

Принцип работы искателя основан на обнаружении изменения напряженности электромагнитного поля, создаваемого вокруг исследуемого металлического трубопровода протекающим по нему током, в местах повреждения изоляции. Для формирования тока используется генератор переменного напряжения. Величина напряженности электромагнитного поля измеряется приемным устройством, в котором в качестве преобразователя напряженности электромагнитного поля в электрический сигнал используются электрические и магнитные антенны.



Функциональные возможности прибора ИПИТ-3М:

Основное достоинство прибора - это бесконтактный метод обнаружения мест повреждения. Прибор определяет место повреждения в радиусе до 0,5 м. Точное местоположение поврежденного объекта подтверждается минимальным значением на графике на экране дисплея и появлением звукового сигнала в головных телефонах.

Искатель ИПИТ-3М отличается повышенной помехозащищенностью. Оператор устанавливает параметры работы приемного устройства, выбирает режим работы (поиск повреждений, определение глубины залегания трубопровода и установка частоты настройки приемника) и фиксирует уровень отображения принимаемого сигнала, удобного для наблюдения. На дисплее приемника отображается характер изменения разности величин напряженности электромагнитного поля над трубопроводом.

Прибор обладает повышенной прочностью, оболочки искателя ИПИТ-3М защищены от проникновения твердых тел и воды.

Состоит из генератора, антенного и приемного устройств. Комплектуется заземлителем, наушниками, зарядным устройством и соединительными кабелями.



Технические характеристики искателя повреждений изоляции трубопроводов ИПИТ-3М :

Наименование параметра Значение параметра
Минимальная площадь обнаруживаемого повреждения изоляционного покрытия трубопровода, мм⊃2, не более 10
Максимальная глубина залегания исследуемого трубопровода, м 5
Максимальный радиус локализации места повреждения изоляционного покрытия, м, не более 0,5
Перечень частот, на которых может работать искатель повреждений, кГц 3; 5; 9
Мощность выходного сигнала генератора, В•А (при внешнем источнике питания), не менее 30
Сопротивление изоляции выходных цепей генератора, МОм, не менее 20
Напряжение внешнего источника питания, В 11,5 - 14
Сопротивление изоляции выходных цепей генератора, МОм, не менее 20
Чувствительность приемного устройства , мкВ, не более 2
Время непрерывной работы антенного и приемного устройств без подзарядки аккумуляторов, ч, не менее:
генератора
приемного устройства
3
16



Техническо-эксплутационные характеристики искателя повреждений изоляции ИПИТ-3М:

Характеристика Значение
Скорость движения оператора при обследовании, м/с. от 0,2 до 1,0
Прочность к механическим воздействиям исполнение L 1 по ГОСТ 12997-84
Степень защиты оболочки IP53 по ГОСТ 14254-96
Климатическое исполнение У1* по ГОСТ 15150
Температурный диапазон, °С -20...+40
Комплект поставки Генератор, антенное устройство, приемное устройство, наушники, техническая документация
Питание внешний источник, встроенный аккумулятор
Габаритные размеры, мм , не более:
генератора 200×80×200
антенного устройства 200×80×120
приемного устройства 1150×200×600
Масса составных частей искателя, кг, не более:
генератора со встроенным аккумулятором 4,3
приемника 1,5
антенного устройства 1,5
Срок службы, лет, не менее 8
