Артикул: Riser Bond 1270А
|

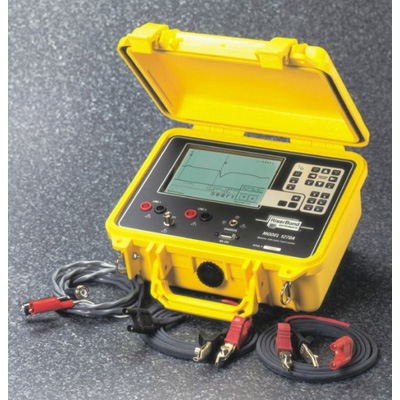

Переносной времяимпульсный рефлектометр - локатор повреждений и дефектов кабельных линий фирмы Riser Bond Instruments. Рефлектометр Model 1270А объединяет возможности устройств, предназначенных для тестирования кабелей типа витая пара, и приборов, используемых для испытания коаксиальных кабелей.
Рефлектометр 1270А - универсальный рефлектометр, объединяющий, по существу, функции двух приборов, является результатом реализации современных технологий в области локации повреждений кабельных линий и электронике, а также учета требований заказчиков.
Соответствующие разъемы на передней панели прибора позволяют осуществлять тестирование кабелей типа витая пара и коаксиальных кабелей непосредственно без использования дополнительных переходников-адаптеров.
Использование байонетного разъема на передней панели прибора обеспечивает достаточную чувствительность и возможность поиска небольших дефектов в коаксиальных линиях.
Два гнезда для штекеров предоставляют максимальную гибкость и удобство при тестировании на различных режимах кабелей типа витая пара.Приборы фирмы Riser Bond Instruments имеют мощную функцию сохранения SUPER-STORE и документирования форм волны. Совместное использование функции SUPER-STORE и программного обеспечения WAVE-VIEW (просмотр волны) для операционной системы Windows предоставляет дополнительные возможности пользователю при решении конкретных практических задач с помощью универсального рефлектометра Model 1270А.
Опция SUPER-STORE позволяет хранить информацию о форме сигнала как отображенного на экране, так и записанного в память, с возможностью вызова необходимых форм волны и их просмотра для сравнительного анализа. При этом возможно изменение положения курсора, величины скорости распространения зондирующего сигнала, увеличение или уменьшение уровня усиления.
Используйте компьютер и программное обеспечение WAVE-VIEW как расширение рефлектометров фирмы Riser Bond Instruments. При этом на РС возможно архивирование информации о форме сигнала, ее документирование, сравнительный анализ и изменение параметров отображения в то время, как рефлектометр Model 1270А может быть возвращен на объект для проведения дальнейшего тестирования кабелей.
Программное обеспечение WAVE-VIEW, позволяет не только вызывать необходимую форму волны, сохраненную в памяти, но также отображать на экране дисплея РС функциональные клавиши рефлектометра. При этом, пользователь непосредственно на РС может увеличивать усиление по вертикали, изменять масштаб, перемещать изображение формы волны, устанавливать положение курсоров, а также изменять скорость распространения импульса, что невозможно при использовании традиционных приборов этого типа.
| Верхний предел измерения расстояния | — 19400 м при скорости распространения 0,99; — 11700 км при скорости распространения 0,60 |
|
| Разрешение по диагонали | до 610 м: — <0,07 /> — <0,02 /> свыше 610 м: — 0,10 м при любой скорости распространения импульса |
|
| Чувствительность по вертикали | более 65 дБ | |
| Скорость распространения импульса | выбирается с помощью клавиатуры в пределах от 0,300 до 0,990 с шагом 0,01 или 0,001 | |
| Погрешность определения расстояния | ±0,15 м +(±0,01% от показаний) | |
| Автоматическое определение потерь | 2 разряда для величины рассчитанных обратных потерь в точке установки курсора | |
| Автоматическое определение перекрестных помех | 2 разряда для величины рассчитанных перекрестных помех в точке установки курсора | |
| Сохранение формы волны | Число форм волны | Объем выборки для каждой |
| стандартное | 4 | 12000 значений |
| 8 | 6000 значений | |
| 16 | 3000 значений | |
| дополнительно | 16 | 12000 значений |
| 32 | 6000 значений | |
| 64 | 3000 значений | |
| Фильтрация шумов автоматически/вручную | — стандартная: два усредняющих фильтра; — дополнительно: многофункциональная / многоуровневая фильтрация |
|
| Дисплей | 320х240 растровый ЖК-дисплей с электролюминисцентной подстветкой | |
| Выходной разъем | гнезда для штекеров и и байонетный разъем BNC на передней панели | |
| Выходной импеданс | — разъем BNC: 50 и 75 Ом ±5%; — гнезда для штекеров: 100 и 125 Ом ±5% |
|
| Длительность зондирующих импульсов | — разъем BNC: 2, 10, 100 наносекунд; 1, 2 и 4 микросекунды; — гнезда для штекеров: 2, 10, 100 наносекунд; 1, 2, 4 и 6 микросекунд |
|
| Защита входа | до 400В (переменный и постоянный ток) от постоянного тока до переменного тока с частотой 400 Гц, уменьшаясь до 10В при частоте 1 МГц | |
| Последовательный порт ввода/вывода | RS-232 | |
| Температура окружающей среды | — рабочая температура: от 0 до +50оС; — типичная рабочая температура: от -15 до +60оС |
|
| Относительная влажность | 95% максимум (без конденсации влаги) | |
| Питание | свинцовый или NiCad аккумулятор с 12В зарядным устройством, 1А (минимум) | |
| Размер прибора | 267х247,6х127 мм | |
| Вес прибора | 2,7 кг | |
Стандартный: инструкция по эксплуатации, наплечный ремень и зажимы на футляре для переноски, аккумуляторная батарея, зарядное устройство, зонды и разъемы. фильтр, программное обеспечение WAVE-VIEW для Windows.
Дополнительно: дополнительный пакет программ для сохранения форм волны и многофункциональной, многоуровневой фильтрации, набор монтажных приспособлений, мягкая сумка для переноски, расширенная гарантия.
|
