АКИП-76403D - цифровой запоминающий USB-осциллограф

  • АКИП-76403D - цифровой запоминающий USB-осциллограф

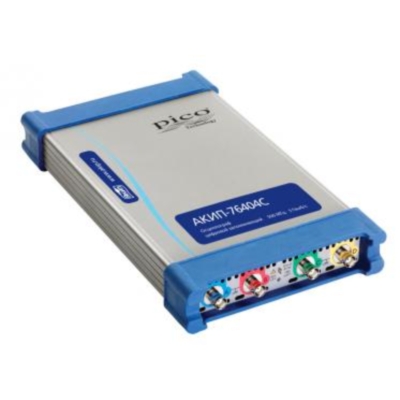

    /images/all/3/6435/big/img_5.jpg

    jijijij

    АКИП-76403D - цифровой запоминающий USB-осциллограф

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

В наличии!
Гарантия: 5 лет
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стоимость поверки - 5 000 руб.



Тип оборудования: Осциллограф

Производитель: АКИП

Модель: АКИП-76403D

Описание: Прибор для измерения сигналов

Гарантия на АКИП-76403D - цифровой запоминающий USB-осциллограф: 12 мес.

Назначение прибора:

АКИП-76403D - цифровой запоминающий USB-осциллограф со встроенными генераторами сигналов (функциональный и СПФ) поддерживают функцию одновременной работы генератора, анализатора или осциллографа по различным входным каналам.



Особенности серии осциллографов АКИП-76403D:

«5 в 1»: осциллограф, анализатор спектра, функциональный генератор, генератор сигналов СПФ (AWG), анализатор последовательных данных

Осциллограф: 4 канала

Полоса пропускания: 250 МГц, 350 МГц и 500 МГц

Разрешение АЦП: 8 бит (до 12 бит в реж ERes)

Макс. частота дискретизации: 5 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 50 ГГц

Макс. объем памяти: от 256 МБ до 2 ГБ (в зав. от модели)

Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x100.000.000)

Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц)

Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК

Функциональный генератор (до 20 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC. Для моделей с индексом D дополнительно: пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)

Формирование сигналов СПФ/ AWG (модели с индексом D): до 20 МГц, ЦАП 12 бит, частота дискретиз. 200 МГц, память 64 кБ

Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 Мб

Автоизмерения (15 параметров); курсорные измерения (?U; ?T; 1/?T)

Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?)

Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI

Допусковый контроль (тест по маске)

Интерфейс USB 3.0 (управление от внешнего ПК)

ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8

Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами SDK)

Питание от сетевого адаптера 12В/ 4А.

Технические характеристики осциллографа АКИП-76403D:

Канал вертикального отклонения

Число входных каналов

4

Полоса пропускания (-3 дБ)

0...350 МГц

Коэф. отклонения (Коткл.)

10 мВ/дел...4 В/дел

Вид входа

1 МОм: открытый, закрытый;

50 Ом: закрытый

Погрешность установки Коткл.

± 3 %

Время нарастания

Не более 1 нс

Входное сопротивление

1 МОм / 15 пФ; 50 Ом

Макс. входное напряжение

20 В – 1 МОм; 5 В – 50 Ом

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс…5000 с/дел

Погрешность установки Кразв.

± 5 ppm (± 0,0005 %)

Режимы работы

Основной, ZOOM окно, X-Y

Синхронизация

Источники синхросигнала

Любой из 4-х каналов (A/B/C/D), вх. внеш. синхр (AUX In)

Условия запуска развертки

Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант

Режим запуска

Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка), эквивалентный

Уровень запуска

в полном диапазоне входного напряжения

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме ERES)

Частота дискретизации (однокр. сигнал)

5 ГГц (при объед. каналов);

2,5 ГГц – в 2-х канальном; 1,25 ГГц – в 4-х канальном

Эквив. част. дискретизации

50 ГГц

Длина памяти (при объедении)

512 Мб/ 1 Гб

Интерполяция

Линейная, Sin (X)/ х

Режимы сбора данных

Выборка, послесвечение, цифровой самописец

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Математика

Функции

−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay

Операторы

Любой кан. (A/B/C/D), опорная осциллогр.(ref), время, число-π(пи)

Анализатор спектра

Диапазон входных частот

0…350 МГц

Индикация спектрограммы

Амплитуда, среднее значение, удержание пика

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ

128…1.048.576 точек (1 М)

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение (DC)

Диапазон частот

0,03 Гц … 20 МГц

Разрешение ЦАП

12 бит

Выходной уровень

250 мВ … 2 В (на нагр. 50 Ом)

Погрешность уст.

± 1%

Генератор сигналов произвольной формы – AWG

Диапазон частот

0,03 Гц … 20 МГц

Длина памяти СПФ

10…64 Кб точек

Стандартные вых. сигналы

Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS)

Разрешение ЦАП

12 бит

Выходной уровень

250 мВ … 2 В; погрешность 1%, на нагрузке 50 Ом

Диапазон пост. смещения

± 1 В

Калибратор

Частота и форма

1 кГц/ меандр (для калибровки пробников)

Амплитуда

2 Впик-пик,

Вых. импеданс

600 Ом (защита выхода ± 5В (AC+DC))

Декодирование послед. данных

Скорость передачи данных

10 кб/с … 1 Мб/с

Пороговый уровень

Настраиваемый (авто или ручной)

Формат данных

CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay

Допусковый контроль

Горизонтальное разрешение

1000 … 10000 точек

Статистика (Годен/ Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

12В ±5%, макс. потребл. ток 4 А (сетевой адаптер AC/DC ~220В)

Интерфейс

USB 3.0 (совместимый с USB 2.0/1.1)

Габаритные размеры

170 × 255 × 40 мм

Масса

 1 кг

Комплектация USB-осциллографа АКИП-76403D:

USB-осциллограф АКИП-76403D;

Кабель USB;

Адаптер питания;

ПО на CD-диске;

Руководство по эксплуатации на CD-диске;

Пробники – 4 шт.;

Футляр-кейс.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
