Артикул: АКИП-4102
|
Стоимость поверки - 6 000 руб.
Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-4102
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4102 – двухканальный цифровой осциллограф: 12 мес.
Назначение прибора:

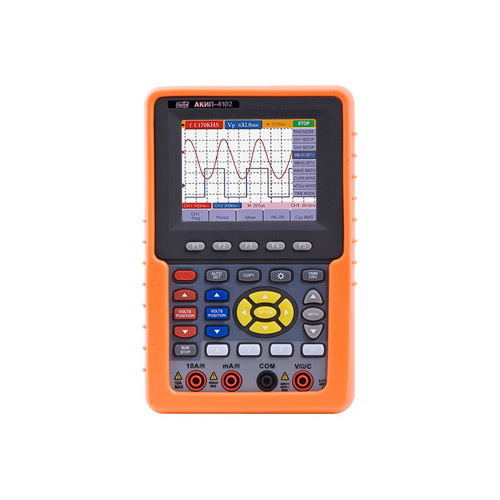

АКИП-4102 – двухканальный цифровой осциллограф с функциями мультиметра, позволяет с высокой точностью отслеживать колебания электрического сигнала. Помимо этого, прибор измеряет силу тока, напряжение, частоту, прозванивает электроцепи. Аппарат обеспечивает высокую достоверность полученных данных и его можно использовать даже при лабораторных исследованиях.
Осциллограф АКИП-4102 используется при отладке, обслуживании и сборке радиоэлектронных устройств. АКИП-4102 оборудован двумя измерительными входами, поэтому с его помощью можно отслеживать электрические сигналы одновременно в двух точках. Это позволяет примерно в два раза сократить время выполнения работ.
Показания осциллографа АКИП-4102 выводятся на цветной жидкокристаллический экран. Во время измерений пользователь может сравнить результаты, полученные по двум каналам.
Для обработки сигналов осциллограф АКИП-4102 имеет несколько режимов: "послесвечение", "усреднение", "пиковый детектор". Режим усреднения показаний позволяет устранить помехи и вывести на экран прибора усреднённую осциллограмму. "Пиковый детектор" служит для наблюдения аномалий в осциллограмме, выявления помех в структуре. Режим "Послесвечение" предназначен для наблюдения за быстроизменяющимися сигналами. Участки осциллограммы, которые изменялись в определенный промежуток времени, выделяются цветом, что увеличивает наглядность отображения.
Осциллограф АКИП-4102 имеет функцию математической обработки результатов, это упрощает последующий анализ графиков. Аппарат снабжен функцией интерполяции sin x/х, её использование улучшает качество отображения электрического сигнала.
АКИП-4102 имеет расширенные возможности схемы синхронизации. Прибор оборудован функцией попеременной синхронизации по 2-м каналам, что обеспечивает устойчивую синхронизацию и захват двух не связанных друг с другом сигналов.
Данные, полученные прибором, сохраняются в его памяти. Аппарат может выводить на экран и записывать до 4-х осциллограмм. Для детальной обработки результатов осциллограф АКИП-4102 можно подключить к ПК при помощи USB- интерфейса.
АКИП-4102 имеет универсальное питание: прибор может работать как от аккумулятора, так и от сети. Корпус осциллографа выполнен из ударопрочных материалов и имеет влагозащитное покрытие.
Технические характеристики АКИП-4102:
|
Режим осциллографа |
|
|
Канал вертикального отклонения |
|
|
Полоса пропускания |
0...20 МГц |
|
Коэффициент отклонения |
5 мВ/дел...5 В/дел |
|
Входное сопротивление |
1 МОм ± 2% // 20 пФ±3 пФ |
|
Сопряжение входа |
Открытый, закрытый, заземлен |
|
Время нарастания |
< > |
|
Погрешность коэффициента отклонения |
±3% |
|
Временная задержка между каналами |
150 ПС |
|
Макс. входное напряжение |
400 Впик |
|
Канал горизонт. отклонения |
|
|
Коэффициент развертки |
5 нс/дел...5 с/дел (шаг 1-2,5-5) |
|
Погрешность коэф. развертки |
0,01% |
|
Синхронизация |
|
|
Режимы запуска |
Однократный, нормальный, авто |
|
Источник синхронизации |
Канал 1. Канал 2 |
|
Типы синхронизации |
По фронту. ТВ-синхронизация (поле, строка) |
|
Погрешность установки уровня синхронизации |
±0,3 деления |
|
Аналого-цифровое преобразование |
|
|
Частота дискретизации |
100 МГц |
|
Объем памяти |
6 кБ |
|
Разрядность! АЦП |
8 бит |
|
Режимы выборки |
Нормальный, усреднение, пиковый детектор |
|
Режим мультиметра |
|
|
Постоянное и переменное напряжение |
|
|
Пределы измерения |
Постоянное 400 мВ. 4 В. 40 и 400 В |
|
напряжений |
Переменное 4 В. 40 и 400 В (диапазон частот 40...400 Гц) |
|
Разрешение |
100 мкВ, 1 мВ, 10 мВ. 100 мВ в зависимости от предела |
|
Входное сопротивление |
10 МОм |
|
Погрешность измерения |
± 1% |
|
Постоянный и переменный ток |
|
|
Предел измерений |
40 мА. 400 мА. 10 А |
|
Разрешение |
10 мкА, 100 мкА. 10 мА |
|
Диапазон частот перем. тока |
40...400 Гц |
|
Погрешность измерения |
Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела |
|
Сопротивление |
|
|
Предел измерений |
400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм |
|
Разрешение |
0,1 Ом, 1,10, 100 Ом, 1 кОм, 10 кОм |
|
Погрешность |
±1% |
|
Емкость |
|
|
Предел измерений |
51 нФ, 512 нФ, 5,12 мкФ. 51,2 мкФ, 100 мкФ |
|
Разрешение |
10 пФ. 100 пФ,1 нФ, 10 нФ. 100 нФ в зависимости от предела |
|
Погрешность |
±3% |
|
Общие данные |
|
|
Дисплей |
цветной ЖКИ (320x240), диагональ 9,6 см, 4096 цветов |
|
Источник питания |
Литиевая батарея, время автономной работы 4 часа |
|
Зарядное устройство/адаптер |
220 В. 50 Гц <-> 8,5 В постоянное, 1,5 А |
|
Условия эксплуатации |
0 °С...40 вС; отн. влажность не более 80 % |
|
Габаритные размеры |
180 х 115 х 40 мм |
|
Масса |
0,7 кг |
|
Интерфейс |
USB |
Комплект поставки: Пробник >10 (2 шт), AC-DC адаптер, измерительные кабели (2 шт.), проводдля калибратора, кабель USB, руководство по эксплуатации. ПО.металл, кейс.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
