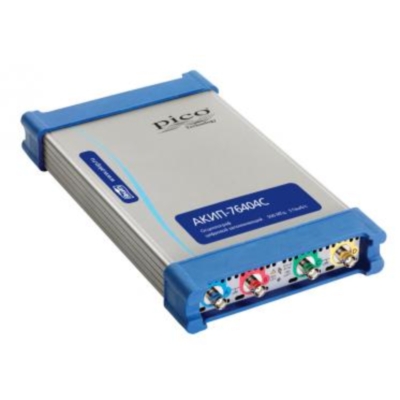

Канал вертикального отклонения

Число входных каналов

4

Полоса пропускания (-3 дБ)

0...500 МГц

Коэф. отклонения (К_откл.)

10 мВ/дел...4 В/дел

Вид входа

1 МОм: открытый, закрытый;

50 Ом: закрытый

Погрешность установки К_откл.

± 3 %

Время нарастания

Не более 700 пс

Входное сопротивление

1 МОм / 15 пФ; 50 Ом

Макс. входное напряжение

20 В – 1 МОм; 5 В – 50 Ом

Канал горизонтального отклонения

Коэф. развертки (К_разв.)

1 нс…5000 с/дел

Погрешность установки К_разв.

± 5 ppm (± 0,0005 %)

Режимы работы

Основной, ZOOM окно, X-Y

Синхронизация

Источники синхросигнала

Любой из 4-х каналов (A/B/C/D), вх. внеш. синхр (AUX In)

Условия запуска развертки

Фронт, по длительности, окно, по длит. в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант

Режим запуска

Однокр., ждущий, автоколебательный, без синхронизации, рапид (сегмент. развертка), эквивалентный

Уровень запуска

в полном диапазоне входного напряжения

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме ERES)

Частота дискретизации (однокр. сигнал)

5 ГГц (при объед. каналов);

2,5 ГГц – в 2-х канальном; 1,25 ГГц – в 4-х канальном

Эквив. част. дискретизации

50 ГГц

Длина памяти (при объедении)

1 ГБ/ 2 ГБ

Интерполяция

Линейная, Sin (X)/ х

Режимы сбора данных

Выборка, послесвечение, цифровой самописец

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Математика

Функции

−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay

Операторы

Любой кан. (A/B/C/D), опорная осциллогр.(ref), время, число-π(пи)

Анализатор спектра

Диапазон входных частот

0…500 МГц

Индикация спектрограммы

Амплитуда, среднее значение, удержание пика

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ

128…1.048.576 точек (1 М)

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное напряжение (DC)

Диапазон частот

0,03 Гц … 20 МГц

Разрешение ЦАП

12 бит

Выходной уровень

250 мВ … 2 В (на нагр. 50 Ом)

Погрешность уст.

± 1%

Калибратор

Частота и форма

1 кГц/ меандр (для калибровки пробников)

Амплитуда

2 В_{пик-пик},

Вых. импеданс

600 Ом (защита выхода ± 5В (AC+DC))

Декодирование послед. данных

Скорость передачи данных

10 кб/с … 1 Мб/с

Пороговый уровень

Настраиваемый (авто или ручной)

Формат данных

CAN, LIN, I²C, I²S, UART/RS-232, SPI, FlexRay

Допусковый контроль

Горизонтальное разрешение

1000 … 10000 точек

Статистика (Годен/ Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

12В ±5%, макс. потребл. ток 4 А (сетевой адаптер AC/DC ~220В)

Интерфейс

USB 3.0 (совместимый с USB 2.0/1.1)

Габаритные размеры

170 × 283 × 40 мм

Масса

 1,3 кг
