Внимание! Прибор снят с производства!
Замена - АКИП-72205А.
Тип оборудования: Осциллограф
Производитель: АКИП

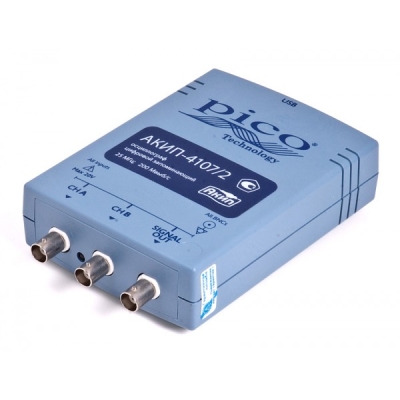

Модель: АКИП-4107/2
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4107/2 - USB-осциллограф цифровой запоминающий: 12 мес.
Назначение прибора:
АКИП-4107/2 - USB-осциллограф цифровой запоминающий - полоса пропускания 25 МГц, частота дискретизации 100 МГц (200 МГц при объединении, 4 ГГц эквивалентная), память на канал 8 кБ (16 кБ при объединении).
Особенности осциллографа АКИП 4107/2:
2 вх. канала
Полосы пропускания: 25 МГц
Максимальная частота дискретизации: 200 МГц , эквивалентная - 4 ГГц
Объем памяти на канал 8 К
Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
Быстрое преобразование Фурье (БПФ)
Цифровой самописец: максимальная частота дискретизация 1 МГц, память 2 М на канал
Пиковый детектор, усреднение, послесвечение
Выход генератора до 100 кГц: синус, меандр, треугольник, пила (нарастающая или спадающая), постоянное напряжение
Формирование сигналов произвольной формы (СПФ)
Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
Интерфейс USB, ПО под ОС WIN XP SP2 и Vista
3 в 1: осциллограф, анализатор спектра, генератор сигналов
Питание и управление по USB от внешнего ПК
Масса 210 г
Технические характеристики осциллографа АКИП4107/2:
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
0…25 МГц |
|
Коэф. отклонения (Коткл.) |
10 мВ/дел…4 В/дел (шаг 1-2-5), плавная регулировка |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
< 14 нс |
|
Входной импеданс |
1 МОм (± 2 %) / (20 ± 3) пФ |
|
Макс.входное напряжение |
20 В ср. кв. |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
50 нс…200 с/дел. |
|
Погрешность установки Кразв. |
± 0,01 % |
|
Режимы работы |
Основной, окно, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал А или канал В |
|
Режимы запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Максимальная частота дискретизации |
100 МГц (200 МГц при объед.) |
|
Эквив. частота дискретизации |
4 ГГц |
|
Длина записи |
8 К (16 К при объединении) |
|
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|
Интерполяция |
Линейная, Sin X / X |
|
Режимы сбора данных |
Выборка; усреднение; послесвечение |
|
Курсорные измерения |
|
|
Функции |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…25 МГц |
|
Количество точек(интервал) |
8192 |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, |
|
Генератор сигналов |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение |
|
Частотный диапазон |
0,001 Гц … 100 кГц |
|
Разрешение |
0,001 Гц |
|
Погрешн. установки частоты |
± 0,01 |
|
Выходной уровень |
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом) |
|
Диапазон пост. смещения |
± 2 В |
|
Качание частоты |
Нарастание, убывание, нарастание-убывание, убывание-нарастание |
|
Генератор сигналов произвольной формы |
|
|
Диапазон частот Разрешение ЦАП |
0,001 Гц … 100 кГц 8 бит |
|
Длина памяти СПФ |
4000 точек |
|
Выходной уровень |
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом) |
|
Диапазон пост. смещения |
± 2 В |
|
Тактовая частота |
2 МГц |
|
Формат входных данных |
CSV (нормализованный файл, совместимый с MS Excel) |
|
Внешний дисплей |
|
|
Разрешение |
Поддержка до 4000 точек по горизонтали |
|
Стиль отображения |
Реальное время, цифровое окрашивание, аналоговая интенсивность |
|
Общие данные |
|
|
Источник питания |
От ПК по шине USB (200 мА) |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
100 х 150 х 37 мм |
|
Масса |
0,2 кг |
Комплектация осциллографа АКИП-4107/2:
Кабель USB 2.0 – 1 шт.;
Осциллограф АКИП-4107/2 – 1 шт.;
Программное обеспечение – 1 шт.;
Руководство по эксплуатации – 1 шт.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|
