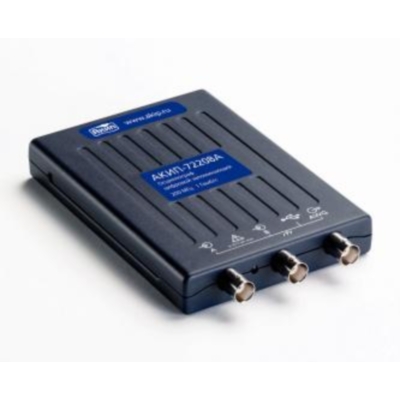

Канал вертикального отклонения

Число входных каналов

2

Полоса пропускания (-3 дБ)

0…100 МГц

Коэф. отклонения (Коткл.)

10 мВ/дел…4 В/дел

Вид входа

1 МОм: открытый, закрытый

Погрешность установки Коткл.

± 3 % от полной шкалы

Время нарастания

≤ 3,5 нс

Входное сопротивление

1 МОм / 13 пФ

Макс. входное напряжение

± 20 В

Защита входа

± 20 В (DC + ACпик)

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

1 нс … 5000 с/дел

Погрешность установки Кразв.

± 50 ppm (±0,005 %)

Режимы работы

Основной, ZOOM окно, X-Y

Синхронизация

Источники синхросигнала

Любой из 2-х каналов (A/B)

Условия запуска развертки

Фронт, по длительности, окно, по длит. в окне (гистерезис),  отложенная, отложенная в окне, по уровню, по интервалу,  логические условия, рант

Режим запуска

Однокр., ждущий, автоколебательный, без  синхронизации, сегмент, развертка, эквивалентный

Уровень запуска

в полном диапазоне входного напряжения

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит (12 бит в режиме ERES)

Частота дискретизации (однокр. сигнал)

1 кан. - 1 ГГц

2 кан.  - 500 МГц

Эквив. част. дискретизации

10 ГГц

Длина памяти (при объедении)

40 кБ

Интерполяция

Линейная, Sin (X)/ х

Режимы сбора данных

Выборка, послесвечение, цифровой самописец (ROLL)

Курсорные измерения

Функции

∆U; ∆T; 1/∆T

Автоматические измерения

По вертикали

Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе

По горизонтали

Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка

Статистика

Максимум, минимум, среднее, СКО

Математика

Функции

−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay

Операторы

Любой кан. (A/B), опорная осциллогр.(ref), время, число-π(пи)

Анализатор спектра

Диапазон входных частот

0…100 МГц

Индикация спектрограммы

Амплитуда, среднее значение, удержание пика

Тип окна наблюдения

Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана,

Хэмминга, с плоской вершиной, Блэкмана-Харриса

Глубина БПФ (точек)

128…1.048.576 точек (1 М)

Функциональный генератор

Формы выходных сигналов

Синус, меандр, треугольник, постоянное  напряжение (DC), Sin(х)/x, колоколообразный, бел. шум, ПСП/ PRBS

Диапазон частот

0,03 Гц … 1 МГц

Разрешение ЦАП

12 бит

Выходной уровень

±2 В

Выходное сопротивление

600 Ом

Погрешность уст.

± 1% от полной шкалы

Генератор сигналов произвольной формы - AWG

Частота дискретизации

20 МГц

Длина памяти СПФ

8 кБ

Разрешение ЦАП

12 бит

Выходной уровень

±2 В

Диапазон частот

> 1 МГц

Время нарастания

< >

Декодирование послед. данных

Формат данных

CAN, LIN, I2C, I2S, UART/RS-232, SPI, FlexRay

Допусковый контроль

Статистика (Годен/ Не годен)

В допуске, не в допуске, общее кол-во тестов

Общие данные

Источник питания

USB порт

Интерфейс

USB 2.0 (совместимый с USB 3.0/1.1)

Габаритные размеры

142 × 92 × 19 мм

Масса

Не более 0,2 кг
