Внимание! Прибор снят с производства!
Замена - АКИП-72206А.
Тип оборудования: Осциллограф
Производитель: АКИП

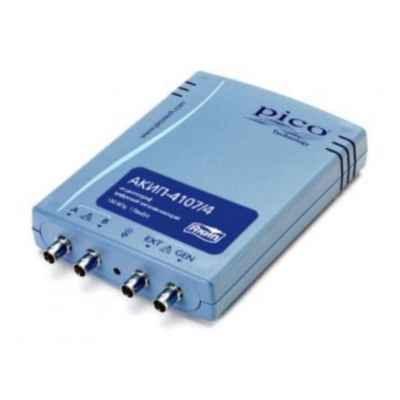

Модель: АКИП-4107/3
Описание: Прибор для измерения сигналов
Гарантия на АКИП-4107/3 - USB-осциллограф цифровой запоминающий: 12 мес.
Назначение прибора:
АКИП-4107/3 - цифровой запоминающий USB-осциллограф - цифровой, запоминающий, портативный, USB-осциллограф, осциллограф-анализатор, имеет количество каналов: 2, полоса пропускания: 50 МГц, частота дискретизации: 250 МГц, память: 12 кБ. Синхронизация: автоколебательный, ждущий, однократный, по фронту, по длительности импульса, по интервалу, по окну, по логическим условиям. Встроенный прибор: регистратор, анализатор спектра, генератор.
Особенности осциллографа АКИП-4107/3:
«3 в 1»: осциллограф, анализатор спектра и генератор сигналов
2 входных канала + выход генератора + вход внешней синхронизации
Полоса пропускания: 50 МГц
Максимальная частота дискретизации: 500 МГц, эквивалентная - до 10 ГГц
Максимальная длина памяти: 24 кБ
Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT)
Быстрое преобразование Фурье (БПФ)
Режим послесвечения с накоплением
Встроенный функциональный генератор до 1 МГц: синус, меандр, треугольник и др., ГКЧ (одновременно с осциллографом)
Генератор произвольных форм (дискретизация до 20 МГц)
Режим «покадровой» регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
Совместимость с ПО Picolog
Интерфейс USB, ПО под ОС WIN XP SP2, Vista и WIN 7
Питание и управление по USB от внешнего ПК.
Технические характеристики осциллографа АКИП-4107/3:
|
Канал вертикального отклонения |
|
|
Полоса пропускания (-3 дБ) |
0…50 МГц |
|
Коэф. отклонения (Коткл.) |
10 мВ/дел…4 В/дел (шаг 1-2-5) |
|
Погрешность установки Коткл. |
± 3 % |
|
Время нарастания |
< 7 нс |
|
Входной импеданс |
1 МОм (±1 %) / (13 ±1) пФ |
|
Макс. входное напряжение |
20 В ср. кв. |
|
Канал горизонтального отклонения |
|
|
Коэф. развертки (Кразв.) |
2 нс…1000 с/дел |
|
Погрешность установки Кразв. |
± 0,005 % |
|
Режимы работы |
Основной, ZOOM окна, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Канал А или канал В, внеш. синхр |
|
Режимы запуска развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с сохранением профиля |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (12 бит в режиме увеличения разрешения (ERES)) |
|
Частота дискретизации на канал (однокр. сигнал) |
250 МГц |
|
Максимальная частота дискретизации (при объед.) |
500 МГц |
|
Эквивалентная частота дискретизации |
5 ГГц |
|
Длина памяти (на канал) |
12 кБ |
|
Длина памяти при обьед. |
24 кБ |
|
Максимальная частота дискретизации (в режиме цифрового самописца) |
1 МГц |
|
Внутренний буфер |
0…1000 осциллограмм (запись и воспроизведение) |
|
Интерполяция |
Линейная, Sin X / X |
|
Режимы сбора данных |
Выборка, послесвечение, цифровой самописец |
|
Сохранение данных |
Файлы формата: CSV, TXT, BMP, PNG, MATLAB (MAT) |
|
Курсорные измерения |
|
|
Функции |
ΔU; ΔT; 1/ΔT |
|
Автоматические измерения |
|
|
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
|
Анализатор спектра |
|
|
Диапазон входных частот |
0…50 МГц |
|
Количество точек БПФ |
от 128 до ½*N (где: N максимальная доступная длина памяти) |
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|
Функциональный генератор |
|
|
Формы выходных сигналов |
Синус, меандр, треугольник, пила (нараст/спад), постоянное напряжение, белый шум, ПСП |
|
Диапазон частот |
0,001 Гц … 1 МГц |
|
Разрешение |
< 0,01 Гц |
|
Погрешн. установки частоты |
± 0,005 % |
|
Выходной уровень |
250 мВ…4 В пик-пик (вых. сопротивление 600 Ом); погрешность ±1 % |
|
Диапазон пост. смещения |
± 2 В |
|
Качание частоты |
Нарастание, убывание, нарастание-убывание, убывание-нарастание |
|
Генератор сигналов произвольной формы |
|
|
Макс. частота дискретизации |
20 МГц |
|
Диапазон частот |
> 1 МГц |
|
Время нарастания |
< 100 нс |
|
Разрешение ЦАП |
12 бит |
|
Длина памяти СПФ |
8 кБ |
|
Общие данные |
|
|
Источник питания |
От ПК по шине USB (200 мА) |
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|
Габаритные размеры |
200 х 140 х 40 мм |
|
Масса |
0,5 кг |
Комплектация осциллографа АКИП-4107/3:
Осциллограф АКИП-4107/3;
Кабель USB 2.0 – 1 шт.;
ПО на диске – 1 шт.;
Руководство по эксплуатации.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
