Передвижной пункт испытания кабелей TRANSCABLE 3000 32 кВ-3/S

Тип оборудования: Мобильная измерительная лаборатория

Производитель: BAUR, Австрия

Серия:  TRANSCABLE

Модель: TRANSCABLE 3000 32 кВ-3/S

Описание: Устройство для локализации повреждений кабелей

Гарантия на передвижной пункт испытания кабелей TRANSCABLE 3000 32 кВ-3/S: 12 месяцев.

Назначение прибора:

Передвижной пункт испытания кабелей TRANSCABLE 3000 32 кВ-3/S является трехфазной системой локализации повреждений кабелей 32 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения не требует обслуживания и полностью защищен от
прикосновений.

Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 32 кВ-3/S:

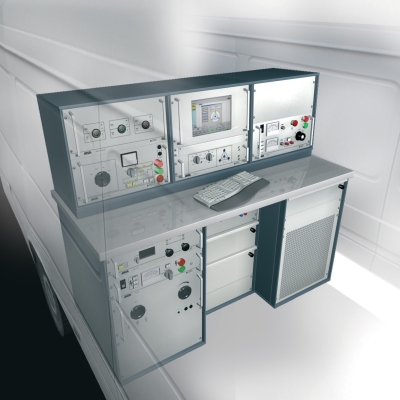

Эргономичная система EURODESK

Генератор импульсного напряжения SSG 1100

Эхолот IRG 3000, с поддержкой ЭВМ

Блок связи SIM-MIM SA 32

Блок связи SK 1 D импульсного тока

Полуавтоматический блок управления с переключателем фазы и оборудования 32 кВ

Акустический ресивер UL с наземным микрофоном BM

3-фазный 32 кВ выход высокого напряжения через соосный разъём высокого напряжения, с мониторингом при использовании аварийных выключателей.

Полностью защищённое от внешних воздействий и поэтому защищенное устройство переключений высокого напряжения

Стойка кабельных барабанов, 3-фаз. KTG M6

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

SK3D Блок связи импульсного тока для дифференциального метода импульсных токов

Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ

Генератор импульсного напряжения с увеличенной импульсной энергией

Мощный генератор частот TG 600

Высоко эффективный трансформатор прогорания ATG

Испытание высокого напряжения

Генератор высокого напряжения PHG 70/80 ОНЧ

Диагностика

Устройство измерения коэффициента затухания (тангенс дельта, TD)

Устройство измерения частичной разрядки (PD)

Соответствующие выдвижные ящики и шкафы

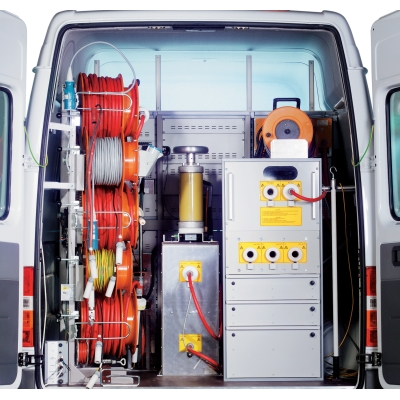

На рисунке показаны потенциальные модификации

Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ

Блок фильтров и конденсатор связи CU 60 для измерения частичной разрядки

Электрический привод для кабельных барабанов

Перегородка из оргстекла между областью высокого напряжения и областью управления

Шкаф с выдвижными ящиками

Дополнительное оборудование

Развязывающий трансформатор

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
