Передвижной пункт испытания кабелей TRANSCABLE TRANSCABLE 3000 70 кВ-3/S

Тип оборудования: Мобильная измерительная лаборатория

Производитель: BAUR, Австрия

Серия:  TRANSCABLE

Модель: TRANSCABLE 3000 70 кВ-3/S

Описание: Устройство для локализации повреждений кабелей

Гарантия на передвижной пункт испытания кабелей TRANSCABLE 3000 70 кВ-3/S: 12 месяцев.

Назначение прибора:

Передвижной пункт испытания кабелей TRANSCABLE 3000 70 кВ-3/S отличается от TRANSCABLE 32 кВ - 3S на уровне напряжения 70 кВ. Управление системой осуществляется с помощью полуавтоматического блока управления MGS. Устройство переключений высокого напряжения является трехфазным, с воздушной и твердой изоляцией, с защитой от прикосновений.

Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 70 кВ-3/S:

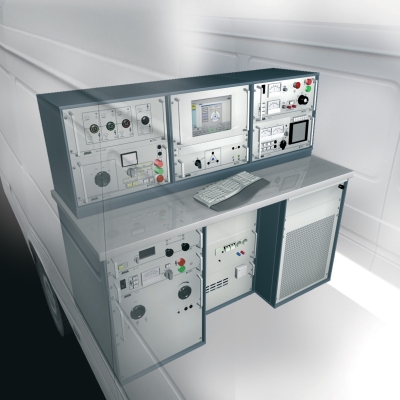

Эргономичная система EURODESK

Испытательная установка высокого напряжения PGK 70

Генератор импульсного напряжения SSG 1100

Эхолот IRG 3000, с поддержкой ЭВМ

Блок связи SIM-MIM SA 32

Блок связи импульсного тока SK 1 D

Полуавтоматический блок управления с переключателем фазы и оборудования 70 кВ

Акустический ресивер UL с наземным микрофоном BM

3 -фазный 70 кВ выход высокого напряжения через соосный разъём высокого напряжения

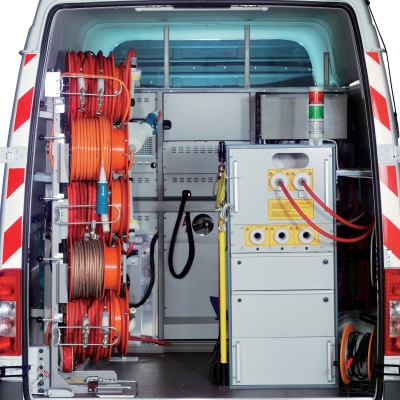

Стойка кабельных барабанов, 3-фаз. KTG M6

Устройство разрядки EAM 70 и визуальное устройство заземления

Перегородка из оргстекла между областью высокого напряжения и областью управления

Контакты защитных дверей

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

Блок связи импульсного тока SK 3D для дифференциального метода импульсных токов

Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ

Генератор импульсного напряжения с увеличенной импульсной энергией

Мощный генератор частот TG 600

Высоко эффективный трансформатор прогорания ATG

Испытание высокого напряжения

Испытательная установка высокого напряжения PGK 70 HB и PGK 70/2.5 HB

Генератор высокого напряжения PHG 70/80 ОНЧ

Диагностика

Устройство измерения коэффициента затухания (тангенс дельта, TD)

Устройство измерения частичной разрядки (PD)

На рисунке показаны потенциальные модификации

Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ

Отсутствие открытого высокого напряжения в области высокого напряжения

защищенное устройство переключений

Дополнительная импульсная конденсаторная батарея SZ 1000/1600

Лампа аварийной сигнализации

3-х фазный кабель измерений низкого напряжения MS 50 на пластиковом барабане

Электрический привод для кабельных барабанов

Шкаф с выдвижными ящиками

Дополнительное оборудование

Устройство переключений с воздушной изоляцией с открытым дизайном, не требующем обслуживания

Развязывающий трансформатор

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
