Передвижной пункт испытания кабелей TRANSCABLE 3000 80 кВ-3/A

Тип оборудования: Мобильная измерительная лаборатория

Производитель: BAUR, Австрия

Серия:  TRANSCABLE

Модель: TRANSCABLE 3000 80 кВ-3/A

Описание: Устройство для локализации повреждений кабелей

Гарантия на передвижной пункт испытания кабелей TRANSCABLE 3000 80 кВ-3/A: 12 месяцев.

Назначение прибора:

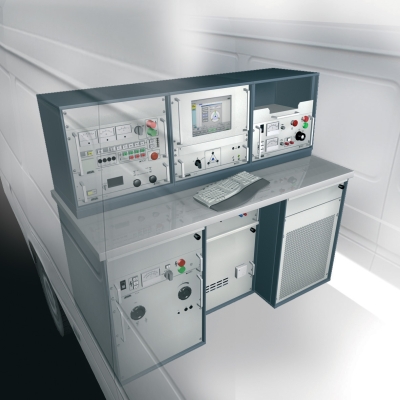

Передвижной пункт испытания кабелей TRANSCABLE 3000 80 кВ-3/A оснащен автоматической системой управления. Устройство переключений высокого напряжения полностью защищено от внешних воздействий и электрически управляется с помощью полностью автоматического блока управления KE 3.

Особенности передвижного пункта испытания кабелей TRANSCABLE 3000 80 кВ-3/A:

Генератор высокого напряжения PHG 70/80 ОНЧ

Генератор импульсного напряжения SSG 1100

Эхолот IRG 3000, с поддержкой ЭВМ

Блок связи SIM-MIM SA 32

Блок связи импульсного тока SK 1 D

Полностью автоматическое устройство переключений для выбора фазы и оборудования, 80 кВ

Акустический ресивер UL с наземным микрофоном BM

3 -х фазное автоматическое устройство переключений с GPW 80/3 для 80 кВ

Интегрированное устройство разрядки EAM и визуальное устройство заземления

Стойка кабельных барабанов, 3-фаз. KTG M6

Перегородка из оргстекла между областью высокого напряжения и областью управления

Контакты защитных дверей

ЛОКАЛИЗАЦИЯ ПОВРЕЖДЕНИЙ КАБЕЛЕЙ

Блок связи импульсного тока SK 3D для дифференциального метода импульсных токов

Блок связь импульсного напряжения CC1 для метода затухания, также для ОНЧ

Генератор импульсного напряжения с увеличенной импульсной энергией

Мощный генератор частот TG 600

Высоко эффективный трансформатор прогорания ATG

Испытание высокого напряжения

Испытательная установка высокого напряжения PGK 70 HB и PGK 70/2.5 HB

Диагностика

Устройство измерения коэффициента затухания (тангенс дельта, TD)

Устройство измерения частичной разрядки (PD)

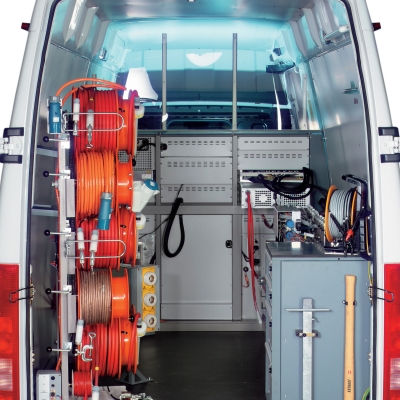

На рисунке показаны потенциальные модификации

80 кВ выход высокого напряжения через соосный разъём высокого напряжения

3-х фазный кабель измерений низкого напряжения MS 50 на пластиковом барабане

Электрический привод для кабельных барабанов

Шкаф с выдвижными ящиками

Дополнительное оборудование

Устройство разрядки DU 80 для испытаний и диагностики ОНЧ, 80 кВ

Дополнительная импульсная конденсаторная батарея SZ 1000/1600

Развязывающий трансформатор

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
