PGK260 HB установка высоковольтная испытательная
Тип оборудования: Установка испытательная высоковольтная
Производитель: BAUR, Австрия
Серия: PGK
Модель: PGK260 HB
Описание: Устройство для проведения испытаний напряжением постоянного тока
Гарантия на PGK260 HB установку высоковольтную испытательную: 12 месяцев.
Установка испытательная высоковольтная PGK260 НВ внесена в Госреестр средств измерений РФ под № 38340-08
Назначение прибора:
PGK260 HB установка высоковольтная испытательная предназначена для испытаний напряжением постоянного тока, положительной или отрицательной полярности до 260 кВ и переменным на промышленной частоте до 190 кВ.

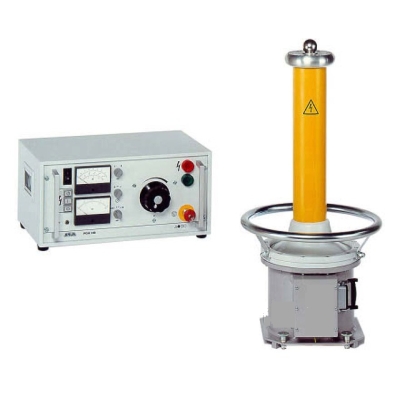

Установка PGK 260 HB состоит из двух блоков. Рабочий блок в конструкции сделан под размер 19-дюймовой аппаратной стойки. Этот блок имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.
Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.
Особенности установки испытательной высоковольтной PGK260 HB:
Конструкция не требует технического обслуживания
Выходное напряжение регулируется
Обеспечение высокого класса безопасности при эксплуатации
Защита от короткого замыкания путем ограничения тока внутри аппаратуры
Индикация напряжения
Измерение тока утечки
Защита от перегрузки
Технические характеристики установки испытательной высоковольтной PGK260 HB:
|
Электропитание от сети |
220 … 240 В |
|
Частота сетевого напряжения |
от 45 до 60 Гц |
|
Энергопотребление |
2600 ВА |
|
Энергопотребление в режиме КЗ |
5000 ВА |
|
Номинальное выходное напряжение переменного тока (действующее значение)/постоянного тока |
190 кВ/260 кВ |
|
Выходной переменный ток (действующее значение)/постоянный ток |
9 мА/4 мА |
|
Ток при коротком замыкании |
20 мА/20 мА |
|
Относительная влажность |
без конденсации влаги |
|
Интервал температур окружающего воздуха |
рабочий: 0 … + 45 ˚С |
|
интервал для хранения: -20 … +60 ˚С |
|
|
Погрешность измерителя высокого напряжения |
2,5% |
|
Погрешность миллиамперметра |
2,5% |
|
Размеры корпуса блока управления (ширина ´высота ´ глубина) |
502 ´ 241 ´ 290 мм |
|
Размеры высоковольтного блока (высота/диаметр) |
2050 мм/1270 мм |
|
Масса блока управления |
19 кг |
|
Масса высоковольтного блока |
280 кг |
Комплект поставки установки испытательной высоковольтной PGK260 HB:
Высоковольтный блок
Блок управления
Разрядная штанга , 42 кВ
Соединительный кабель установка-модуль управления 5м
Кабель заземления , 3м
Высоковольтный кабель с клещами , 2,5 м
Кабель питания
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по установкам испытательным высоковольтным можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|

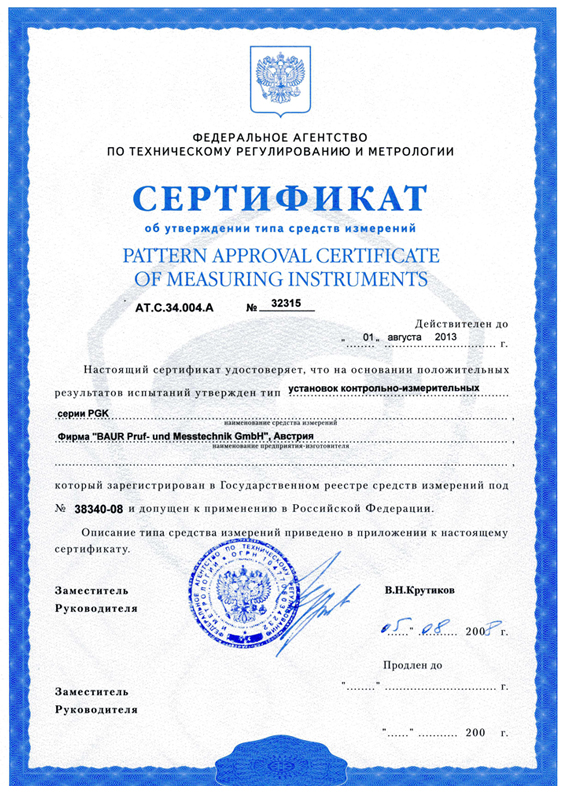

Сертификаты |
|||
|
|||
|
|
|||
|
