PGK110 HB установка высоковольтная испытательная
Тип оборудования: Установка испытательная высоковольтная
Производитель: BAUR, Австрия
Серия: PGK
Модель: PGK110 HB
Описание: Устройство для проведения испытаний постоянного тока напряжением
Гарантия на PGK110 HB установку высоковольтную испытательную: 12 месяцев.
Установка испытательная высоковольтная PGK110 НВ внесена в Госреестр средств измерений РФ под № 38340-08
Назначение прибора:
PGK110 НВ установка высоковольтная испытательная предназначена для высоковольтных испытаний переменным напряжением до 80кВ и постоянным напряжением до 110кВ постоянного тока положительной или отрицательной полярности.

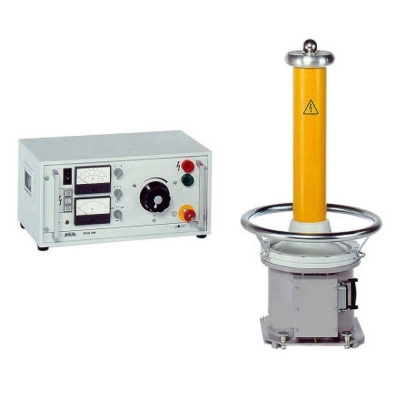

Установка PGK 110 HB состоит из двух блоков, рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.
Высоковольтный блок PGK 110HB содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.
Особенности установки испытательной высоковольтной PGK110 HB:
Не требующая технического обслуживания конструкция
Регулируемое выходное напряжение
Обеспечение эксплуатационной безопасности
Защита от короткого замыкания путем ограничения тока внутри аппаратуры
Индикация напряжения: двухдиапазонный аналоговый прибор
Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель
Защита от перегрузки
Технические характеристики установки испытательной высоковольтной PGK110 HB:
|
Электропитание от сети |
220 … 240 В |
|
Частота сетевого напряжения |
от 45 до 60 Гц |
|
Энергопотребление |
1380 ВА |
|
Энергопотребление в режиме КЗ |
2650 ВА |
|
Номинальное выходное напряжение переменного тока (действующее значение)/постоянного тока |
80 кВ/110 кВ |
|
Выходной переменный ток (действующее значение)/постоянный ток |
14 мА/5 мА |
|
Ток при коротком замыкании |
30 мА/7 мА |
|
Относительная влажность |
без конденсации влаги |
|
Интервал температур окружающего воздуха |
рабочий: 0 … + 45 ˚С |
|
интервал для хранения: -20 … +60 ˚С |
|
|
Погрешность измерителя высокого напряжения |
2,5% |
|
Погрешность миллиамперметра |
2,5% |
|
Размеры корпуса блока управления (ширина ´высота ´ глубина) |
502 ´ 241 ´ 290 мм |
|
Размеры высоковольтного блока (высота/диаметр) |
1130 мм/640 мм |
|
Масса блока управления |
17 кг |
|
Масса высоковольтного блока |
75 кг |
Комплект поставки установки испытательной высоковольтной PGK110 HB:
Высоковольтный блок PGK100HB
Блок управления PGK 100HB
Разрядная штанга , 18 кВ
Соединительный кабель установка-модуль управления 5м
Кабель заземления , 3м
Высоковольтный кабель с клещами , 2,5 м
Кабель питания
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по установкам испытательным высоковольтным можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|

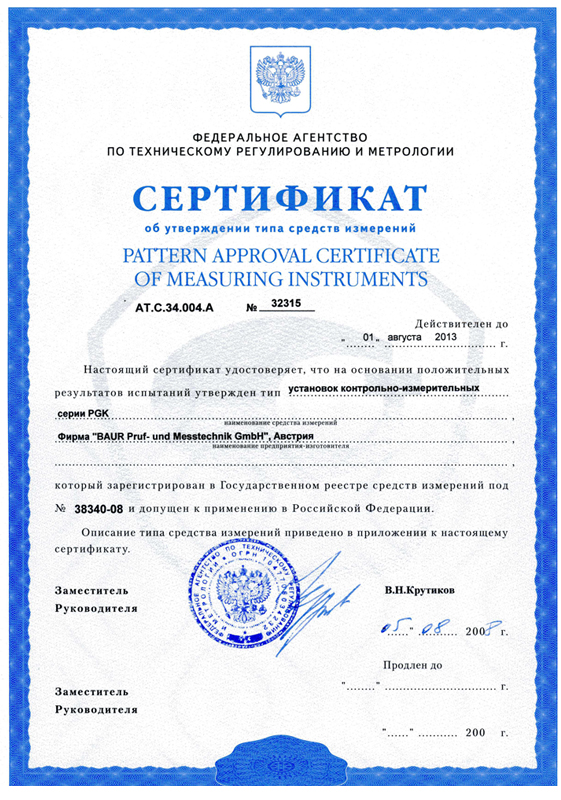

Сертификаты |
|||
|
|||
|
|
|||
|
