PGK70 HB установка высоковольтная испытательная
Тип оборудования: Установка испытательная высоковольтная
Производитель: BAUR, Австрия
Серия: PGK
Модель: PGK70 HB
Описание: Устройство для проведения испытаний напряжением постоянного и переменного тока
Гарантия на PGK260 HB установку высоковольтную испытательную: 12 месяцев.
Установка испытательная высоковольтная PGK70 НВ внесена в Госреестр средств измерений РФ под № 38340-08
Назначение прибора:
PGK70 НВ установка высоковольтная испытательная - установка для высоковольтных испытаний напряжением постоянного и переменного тока.

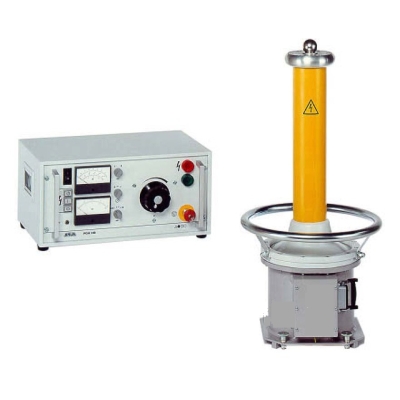

Состоящая из двух блоков испытательная установка PGK 70 HB формирует изменяемые по величине испытательные напряжения переменного тока промышленной частоты или напряжения постоянного тока положительной или отрицательной полярности.
Рабочий блок в конструкции под 19-дюймовую аппаратную стойку имеет индикаторы значения испытательного напряжения и тока утечки, элементы обеспечения безопасности и регулируемый трансформатор для регулировки напряжения.
Высоковольтный блок содержит высоковольтный трансформатор и, в зависимости от требуемого рабочего режима, выпрямительный или резистивный стержень. Полярность испытательного напряжения постоянного тока может быть изменена путем изменения полярности в выпрямителе высоковольтного блока.
Особенности установки испытательной высоковольтной PGK70 HB:
Не требующая технического обслуживания конструкция
Регулируемое выходное напряжение
Обеспечение эксплуатационной безопасности
Защита от короткого замыкания путем ограничения тока внутри аппаратуры
Зндикация напряжения: двухдиапазонный аналоговый прибор
Измерение тока: трехдиапазонный аналоговый прибор, декадный переключатель
Защита от перегрузки
Технические характеристики установки испытательной высоковольтной PGK70 HB:
|
Электропитание от сети |
220 … 240 В |
|
Частота сетевого напряжения |
от 45 до 60 Гц |
|
Энергопотребление |
640 ВА |
|
Энергопотребление в режиме КЗ |
1200 ВА |
|
Номинальное выходное напряжение переменного тока (действующее значение)/постоянного тока |
55 кВ/70 кВ |
|
Выходной переменный ток (действующее значение)/постоянный ток |
7 мА/3 мА |
|
Ток при коротком замыкании |
20 мА/12 мА |
|
Относительная влажность |
без конденсации влаги |
|
Интервал температур окружающего воздуха |
рабочий: 0 … + 45˚С |
|
интервал для хранения: -20 …+60 ˚С |
|
|
Погрешность измерителя высокого напряжения |
2,5% |
|
Погрешность миллиамперметра |
2,5% |
|
Размеры корпуса блока управления (ширина высота глубина) |
502 241 290 мм |
|
Размеры высоковольтного блока (высота/диаметр) |
810 мм/385 мм |
|
Масса блока управления |
13,5 кг |
|
Масса высоковольтного блока |
36 кг |
Комплект поставки установки испытательной высоковольтной PGK70 HB:
Высоковольтный блок
Блок управления
Разрядная штанга , 12 кВ
Соединительный кабель установка-модуль управления 5м
Кабель заземления , 3м
Высоковольтный кабель с клещами , 2,5 м
Кабель питания
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по установкам испытательным высоковольтным можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для электрического контроля по всей России курьерскими службами и транспортными компаниями.
|

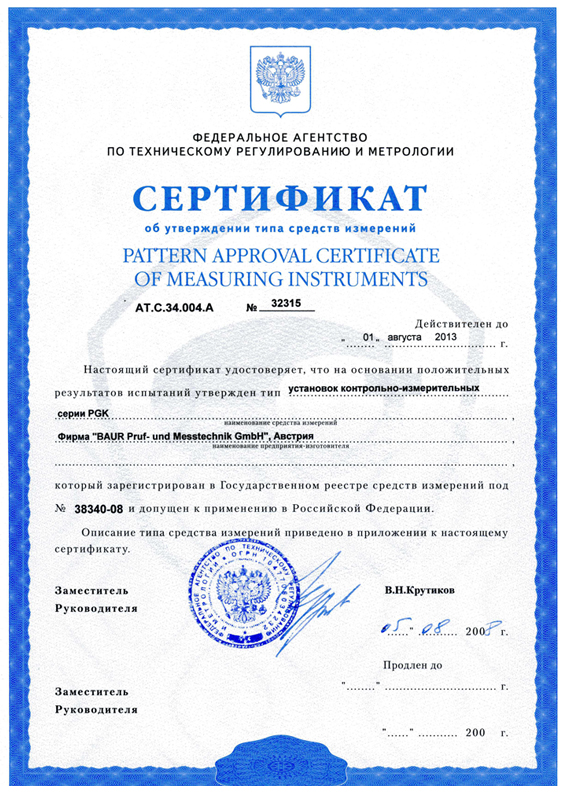

Сертификаты |
|
|
|
|
