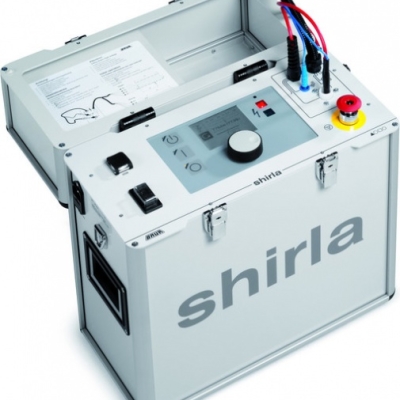

Система испытаний кабельной оболочки и локализации повреждений SHIRLA
Тип оборудования: Система испытаний кабельной оболочки и локализации повреждений
Производитель: BAUR, Австрия
Серия: SHIRLA
Модель: SHIRLA
Описание: Прибор для поиска кабельных повреждений
Гарантия на систему испытаний кабельной оболочки и локализации повреждений SHIRLA: 12 месяцев.
Система испытаний кабельной оболочки и локализации повреждений SHIRLA внесена в Госреестр средств измерений РФ под № 38345-08
Назначение прибора:
Система испытаний кабельной оболочки и локализации повреждений SHIRLA используется для испытаний кабелей и кабельной оболочки, предварительной локализации повреждений, а так же для точечной локализации повреждений кабельной оболочки по Муррею и Глэйзеру.
При помощи интегрированного источника постоянного тока shirla позволяет выполнять предварительную локализацию повреждений кабелей низкого и даже высокого сопротивления. Принцип измерения дает возможность выполнять предварительную локализацию особенно на неэкранированных кабелях управления и освещения, а также на кабельной оболочке. Весь анализ выполняется автоматически, а результаты отображаются в цифровом виде. Можно рассматривать различные кабельные сектора. заданный импульсный режим постоянного тока позволяет выполнять точечную локализацию повреждений в соотв. с методом ступенчатого напряжения.
ПриборSHIRLAпозволяет пользователю проводить испытания кабелей низкого напряжения и оболочек кабелей напряжением до 10 кВ. При этом измеряются следующие параметры: сила тока, напряжение и сопротивление в месте повреждения
Установка SHIRLA определяет как низкоомные, так и высокоомные повреждения кабеля. Поиск предварительного места повреждений кабелей основано на принципе измерительного моста по методу Мюррея и Глейзера. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Посредством встроенного источника высокого напряжения (до 10 кВ) можно определить места повреждений с очень высоким сопротивлением
Система SHIRLA дает возможность выполнить точное определение места повреждения кабеля используя метод шагового напряжения. Для этого дополнительно к прибору требуется гальвонометр KMF 1 или универсальный приемник UL 30. Для этого на кабель или оболочку кабеля подаётся импульсное периодическое напряжение до максимум 10 кВ.
Особенности системы испытаний кабельной оболочки и локализации повреждений SHIRLA:
Тестирование кабелей и кабельной оболочки до 10 кВ
Предварительная локализация повреждений кабелей и кабельной оболочки (измерительный мост)
Точечная локализация повреждений кабельной оболочки до 10кВ в сочетании с выбранными установками KMF1 или UL
Простота в эксплуатации, управление с помощью меню
Питание от аккумулятора с быстрой зарядкой, а также работа с питанием от сети
Технические характеристики системы испытаний кабельной оболочки и локализации повреждений SHIRLA:
|
Общие характеристики |
|
|
Входное напряжение |
110 ВAC … 240 ВAC, 50 Гц / 60 Гц |
|
Макс. входное напряжение |
Макс. 200 ВА |
|
Дисплей |
цифровой ЖК-дисплей с подсветкой, автоматическая настройка яркости, 320 x 240 точек |
|
Испытания |
|
|
Выходное напряжение |
0 — 10 кВ |
|
Выходной ток |
10 мА @ 5 кВ, 5 мА @ 10 кВ |
|
Разрешение |
1 мкА |
|
Измерение сопротивления |
Да |
|
Ограничение напряжения и тока |
Да |
|
Предварительное определение места повреждения кабелея |
|
|
Метод измерения |
4-проводниковый измерительный мост по методу Мюррея и Глейзера |
|
Измеряемое напряжение / Напряжение моста |
до 10 кВ |
|
Измеряемый ток |
Макс. 50 мА |
|
Точность |
± 0,1% |
|
Ход измерения |
Полностью автоматическая коррекция моста и измерения |
|
Устанавливаемые кабельные участки |
50 участков |
|
Ограничение напряжения и тока |
Да |
|
Точное определение места повреждения кабеля |
|
|
Импульсное напряжение |
100 В – 10 кВ |
|
Импульсный ток |
|Макс. 700 мА |
|
Образец импульса |
Три образца импульса на выбор |
|
Работа от батареи |
|Встроенный аккумулятор, Работа от аккумулятора при любом использовании |
|
Составление отчета |
Автоматический отчет об измерении для проверки и локализации повреждений, вывод отчета через интерфейс USB 2.0 |
|
Рабочая температура |
-20°C…. +50°C |
|
Температура хранения |
-40°C…. +60°C |
|
Относительная влажность воздуха |
Не конденсировать |
|
Размеры (в мм) |
Прибл. 440 x 490 x 220 (Д x В x Ш) |
|
Вес, включая принадлежности |
< > |
Комплект поставки системы испытаний кабельной оболочки и локализации повреждений SHIRLA:
Установка SHIRLA
Высоковольтный соединительный кабель
4-проводный соединительный
Соединительные клеммы
Комплект соединительных кабелей
Заземляющий провод
Сетевой кабель
USB-карта
Переносной ремень
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по приборам для контроля кабельной оболочки можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|

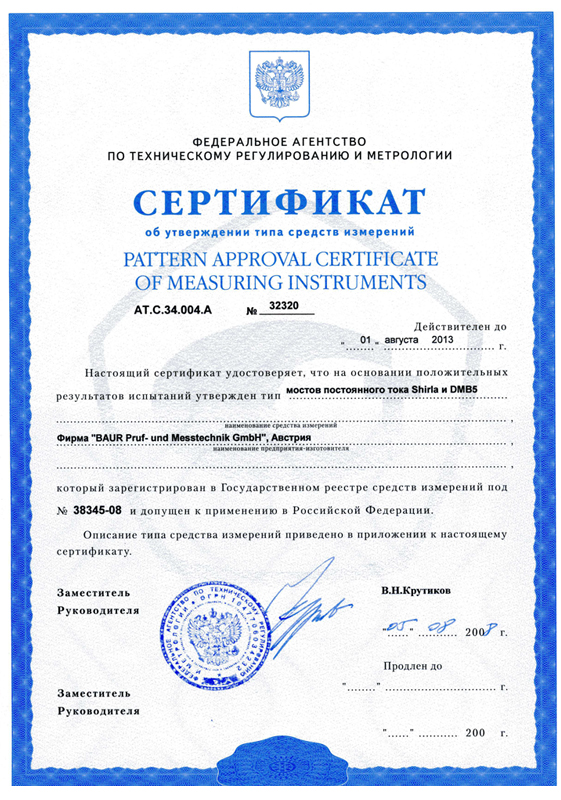

Сертификаты |
|||
|
|||
|
|
|||
|
