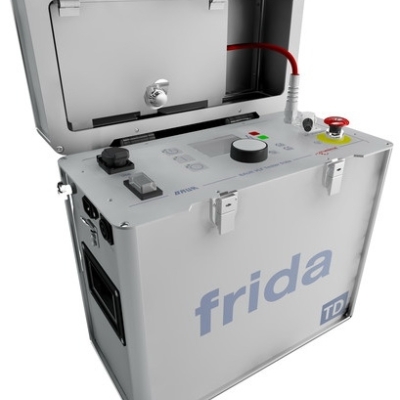

Установка для проведения высоковольтных испытаний и диагностики BAUR FRIDA/FRIDA TD

Тип оборудования: Установка для проведения высоковольтных испытаний

Производитель: BAUR, Австрия

Серия: FRIDA

Модель: FRIDA/FRIDA TD

Описание: Устройство для проведения высоковольтных испытаний и диагностики

Гарантия на установку для проведения высоковольтных испытаний и диагностики BAUR FRIDA/FRIDA TD: 12 месяцев.

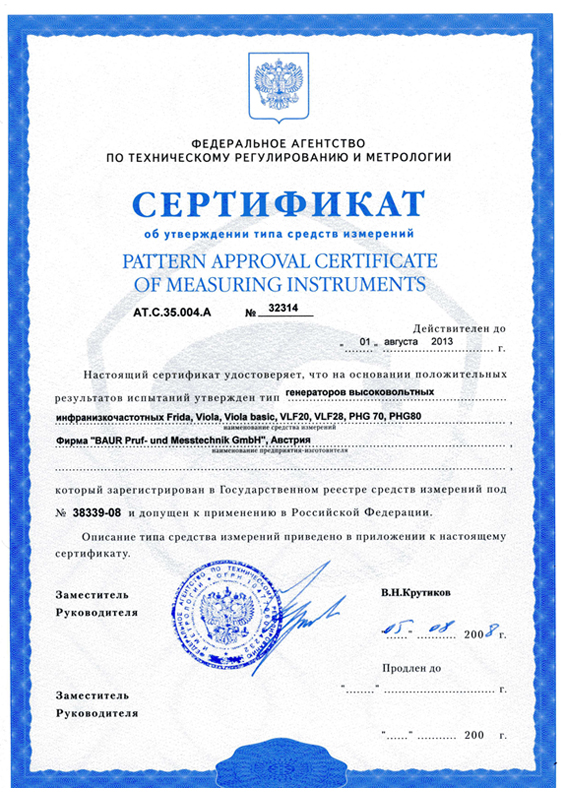

Установка для проведения высоковольтных испытаний и диагностики BAUR FRIDA/FRIDA TD внесена в Госреестр средств измерений РФ под № 38339-08

Назначение прибора:

Установка для проведения высоковольтных испытаний и диагностики BAUR FRIDA/FRIDA TD используется для испытаний кабелей 6-10 кВ с изоляцией из сшитого полиэтилена напряжением до 34кВ на сверхнизкой частоте 0,1 Гц.

Установка для проведения высоковольтных испытаний и диагностики BAUR FRIDA / FRIDA TD предназначена для испытания кабелей среднего напряжения и электрооборудования, для проверки кабельной оболочки, для диагностики кабелей: функция измерения тангенса угла диэлектрических потерь, измерения уровня частичных разрядов в комбинации с системой диагностики уровня частичных разрядов BAUR PD Portable. Установка FRIDA выдает напряжение на сверхнизкой частоте 0,1Гц   и  постоянное  до 34 кВ, при максимальной емкости 10 мкФ.

Испытания могут осуществляться как в ручной, так и в автоматической последовательности. Прибор имеет не большой дисплей , который  упрощает работу. Управление установкой ведется через одну мультифункциональную кнопку.

По «европейским»  нормам испытаний, данная установка закрывает  испытания  кабелей  с изоляцией из сшитого полиэтилена 6-10 кВ.

Испытание на очень низких частотах (ОНЧ) позволяет определить дефекты изоляции за наиболее короткое время. При этом процедура испытания не вызывает дальнейшего повреждения материала изоляции. Кроме того, при помощи генератора «Frida» можно проводить испытания напряжением постоянного тока до ± 30 кВ. Прибор также позволяет генерировать напряжение прямоугольной формы ± 30 кВ с регулируемой скоростью нарастания выходного сигнала. Для расширения диапазона нагрузки частота создаваемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Помимо этого, прибор имеет предварительно установленный режим проведения испытаний оболочки кабелей и определения местоположения дефектов оболочки.

ИСПЫТАНИЯ КАБЕЛЕЙ

Замена кабелей с изоляцией из пропитанной бумаги на кабели с пластиковой изоляцией требует соответствующей смены метода испытаний. Испытание напряжением постоянного тока, которое в течение нескольких десятилетий успешно использовалось для тестирования кабелей с пропитанной бумажной изоляцией, оказалось непригодным в случае кабелей с пластиковой изоляцией. С одной стороны, серьёзные повреждения детектируются редко. С другой стороны, в процессе испытания напряжением постоянного тока возникают и накапливаются долгоживущие пространственные заряды. При последующей подаче рабочего напряжения переменного тока может произойти локальное превышение предела прочности изоляции, что приведёт к появлению так называемых «электрических древовидных структур». При этом происходит необратимое повреждение изоляции, и через некоторое время наступает полный пробой. Данная схема подтверждается многочисленными случаями повреждения кабелей с пластиковой изоляцией, которые последовали после испытаний напряжением постоянного тока. По этой причине в последнее время используется новый метод испытания кабелей с пластиковой изоляцией, который также пригоден и для кабелей с пропитанной бумажной изоляцией- испытание напряжением очень низкой частоты. В настоящее время метод высоковольтных испытаний на частоте 0,1 Гц включён в стандарт Европейского Союза «CENELEC HD 620 S1» для кабелей с пластиковой изоляцией, и в стандарт «HD 621 S1» для кабелей с пропитанной бумажной изоляцией, в качестве альтернативы испытанию напряжением постоянного тока.

ИСПЫТАНИЯ ОБОЛОЧЕК КАБЕЛЕЙ

Испытания оболочек кабелей выполняются для обнаружения повреждений оболочек. Для этого используется испытание напряжением постоянного тока в соответствии с Европейским стандартом

ОПРЕДЕЛЕНИЕ МЕСТОПОЛОЖЕНИЯ ДЕФЕКТОВ ОБОЛОЧЕК

В комбинации с универсальным локатором (например, серии UL), генератор «Frida» может быть использован для точного определения мест повреждений оболочек. Для этого сначала прикладывается периодическое напряжение (см. диаграмму, приведённую ниже), после чего определяется место повреждение оболочки кабеля при помощи локатора.

Важным преимуществом этого устройства является его портативность, что особенно удобно для испытаний в условиях эксплуатации. Кроме того, благодаря брызгозащищённому исполнению испытания могут выполняться в плохих погодных условиях. Для удобства использования прибор снабжён графическим дисплеем с интерфейсом на основе меню. Для автоматизации процедуры испытания пользователь может задавать различные последовательности операций (например, для пошаговой установки напряжения). Все параметры и результаты испытаний могут быть записаны на USB карту памяти для хранения и вывода на печать.

Особенности установки для проведения высоковольтных испытаний и диагностики BAUR FRIDA/FRIDA TD:

Выходное напряжение независимое от нагрузки

Компактная, легкая , вес-19 кг

Выходной ток  до 14 мА

Высокая испытательная способность до 10мкФ

Полностью автоматизированная, программируемая последовательность испытаний

Передача и хранение данных через USB интерфейс

Автоматическое, интегрированное устройство разрядки

Защита от короткого замыкания

Удобство при транспортировке

Технические характеристики установки для проведения высоковольтных испытаний и диагностики BAUR FRIDA/FRIDA TD:

Комплект поставки установки для проведения высоковольтных испытаний и диагностики BAUR FRIDA/FRIDA TD:

Высоковольтная испытательная СНЧ-установка  FRIDA

Высоковольтным испытательный кабель  - 5 м (не съемный)

Штага заземления и снятия остаточного напряжения.

Кабель заземления

Шунтирующий штекер для внешнего аварийного отключения

Кабель питания

Руководство по эксплуатации

Дополнительная комплектация:

Система диагностики частичных разрядов PD Portable

Внешнее аварийное отключение с сигнальными лампами (25 м или 50 м)

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
