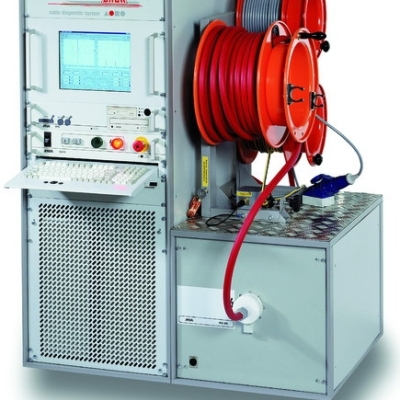

Система испытаний и диагностики кабелей PHG 70/80

Тип оборудования: Система испытаний и диагностики кабелей

Производитель: BAUR, Австрия

Серия: PHG

Модель: PHG 70/80

Описание: Устройство для проведения испытаний и диагностики кабелей

Гарантия на систему испытаний и диагностики кабелей PHG 70/80: 12 месяцев.

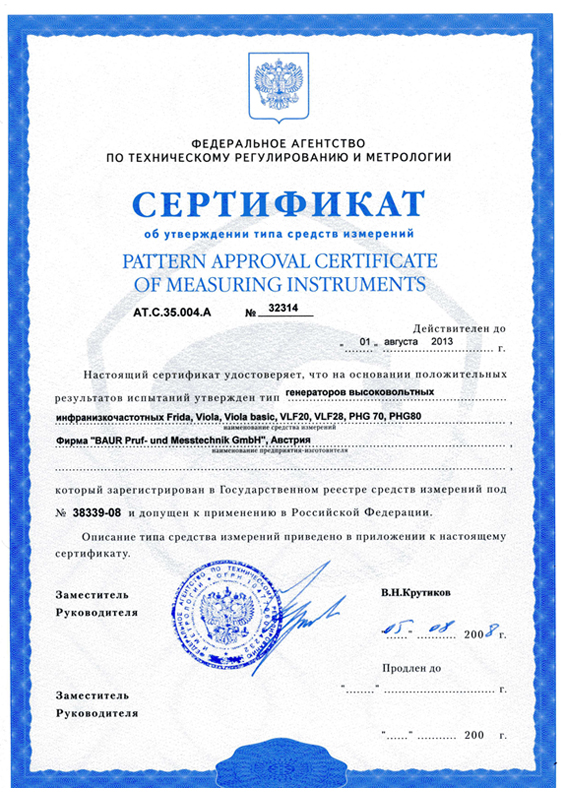

Система испытаний и диагностики кабелей PHG 70/80 внесена в Госреестр средств измерений РФ под № 38339-08

Назначение прибора:

Система испытаний и диагностики кабелей PHG 70/80 предназначена для проведения испытаний с помощью ОНЧ на 0.1 Гц при использовании цифровой технологии truesinus в системах кабелей среднего напряжения с пластмассовой изоляцией.

PHG (программируемый генератор высокого напряжения) представляет собой источник синусоидального напряжения последнего поколения. Система PHG соответствует всем требованиям безопасности, запаса прочности, простоты в использовании, автоматизации, документации и может применяться повсеместно.

В отличие от других типов испытательного напряжения синусоидальное напряжение определяется симметрично, постоянно и независимо от образца испытаний. PHG также подходит для проведения испытаний кабелей постоянным током с пропитанной бумажной изоляцией. Для смешанных сетей оптимальной системой испытаний является мощная PHG 80. PHG 80 обеспечивает стабильное выходное напряжение от 1 до 80 кВ. При использовании не требующего разъяснений указателя меню можно определить и сохранить индивидуальные процедуры испытаний. Происходит автоматическое обнаружение пробоев высокого напряжения во время проведения испытания и инициализируется отключение или программируемая процедура прогорания повреждения.

Диагностика с помощью измерения коэффициента затухания при синусоидальном напряжении 0.1 Гц предоставляет информацию о характеристиках старения полиэтиленовых кабелей и кабелей с изоляцией из сшитого полиэтилена. Выполняется дифференциация между новыми, легко и серьезно древовидно поврежденными водой кабелями. Таким образом можно определить приоритетность замены кабелей.

Особенности системы испытаний и диагностики кабелей PHG 70/80:

Выходное напряжение независимое от нагрузки

Компактная, легкая , вес-19 кг

Выходной ток  до 14 мА

Высокая испытательная способность до 10мкФ

Полностью автоматизированная, программируемая последовательность испытаний

Передача и хранение данных через USB интерфейс

Автоматическое, интегрированное устройство разрядки

Защита от короткого замыкания

Удобство при транспортировке

Технические характеристики системы испытаний и диагностики кабелей PHG 70/80:

Тестирование в соответствие с европейскими стандартами

VLF truesinus, VLF прямоугольная форма и DC в одном приборе

Номинальное напряжение установки PHG 70 до 38 kVrms truesinus= 56 kVpeak, 57 kV прямоугольная форма и +/-70 кВ DC

Номинальное напряжение установки PHG 80 до 57 kVrms truesinus= 84 kVpeak, 80 kV прямоугольная форма и  +/-80 kV DC

Максимальная емкостная нагрузка до 20 μF

Диапазон регулирования частоты 0.01 to 1 Hz

Измерение коэффициента затухания TD, тангенс дельта (PHG TD)

Полностью автоматическое испытание

Автоматическое разрядное устройство

Цифровое управление с помощью профессионального программного обеспечения

Вес 250 – 400 кг

Комплект поставки системы испытаний и диагностики кабелей PHG 70/80:

Установка PHG 70/80

Блок управления системы PHG (19" version / 5 U)

Блок безопасности SCU (19" Version / 2 U)

Блок разрядки DU with HV sockets (19" version / 8 U)

Стойка кабельных барабанов KTG M3 с кабелями, длина кабелей  25 м / 50 м

Защитное заземление

Набор зажимов

Штанга заземления ER 80

19 “ - стойка 1 x 25 U и 1 x 8 U

Руководство по эксплуатации

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
