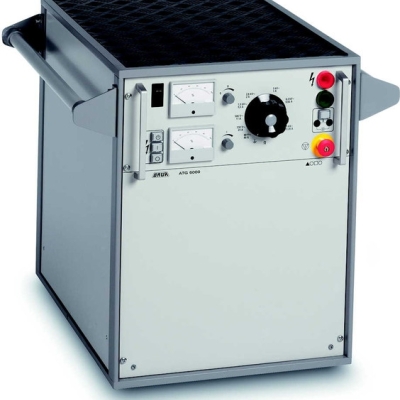

Прожиговый трансформатор ATG 6000
Тип оборудования: Трансформатор
Производитель: BAUR, Австрия
Серия: ATG
Модель: ATG 6000
Описание: Прибор для поиска кабельных повреждений
Гарантия на прожиговый трансформатор ATG 6000: 12 месяцев.
Назначение прибора:
Прожиговый трансформатор ATG 6000 применяется для преобразования высокоомных повреждений в низкоомные за счет подачи высокого напряжения и тока. Прожиг кабеля током до 90 А. Напряжение до 15кВ с возможностью повышения в составе мобильной лаборатории до 70 кВ.
Мощный прожиговый трансформатор ATG 6000 с масляным охлаждением способен функционировать при полной выходной мощности в пределах одного часа. Выходное напряжение устанавливается в 8 диапазонах, причём переключение диапазонов может осуществляться даже в процессе прожига. Плавная регулировка напряжения и тока от 0 до 100% в выбранном диапазоне позволяет с высокой точностью получать требуемые значения выходных параметров. Версия прибора для монтажа в
19-дюймовую стойку разработана как портативное устройство для использования в системе поиска неисправностей в кабельных сетях.
Принадлежит к приборам обнаружения дефектов в кабелях и используется для преобразования высокоомных повреждений в кабеле в низкоомные повреждения в кабеле путем «прожига» в постоянном дуговом разряде. С помощью приборов локализации дефектов в кабеле низкоомные дефекты могут быть обнаружены проще, чем высокоомные. Вследствие возможности пошагового изменения макс. выходного напряжения имеется возможность индивидуальной адаптации прибора ATG 6000 к конкретной ситуации поиска повреждения. Возможно увеличения тока путем ступенчатого уменьшения выходного напряжения во время операции прожига после «пробоя» в месте дефекта.
Прожигающая установка ATG 6000 оборудована автоматическим разрядным устройством и имеет возможность заземления испытуемого объекта. Кроме того, в приборе ATG6000 с помощью внешнего омметра может быть измерено сопротивление в месте дефекта.
Особенности прожигового трансформатора ATG 6000:
Выходное напряжение до 15 кВ постоянного тока, 6 кВА
Максимальный выходной ток 90 A
Наличие 8 диапазонов выходного напряжения; переключение диапазонов даже при полной нагрузке
Цепь защиты в соответствии со стандартом VDE 0104
Индивидуальная электронная регулировка тока и напряжения
Работа при полной выходной мощности в течение максимум одного часа
Технические характеристики прожигового трансформатора ATG 6000:
|
Напряжение питания |
220...240 В |
|
|
Частота питающего напряжения |
45 Гц – 60 Гц |
|
|
Максимальная мощность (в режиме КЗ) |
5 750 ВА |
|
|
Максимальное выходное напряжение |
15 кВ |
|
|
Выходной ток по ступеням: |
|
|
|
|
переменный ток, ступень 60 В |
90 А |
|
|
переменный ток, ступень 230 В |
23 А |
|
|
переменный ток,, ступень 500 В |
11 А |
|
|
переменный ток,, ступень 1 500 В |
3,5 А |
|
|
переменный ток,, ступень 2 600 В |
2,0 А |
|
|
постоянный ток, ступень 5 000 В |
1,0 А |
|
|
постоянный ток, ступень 8 500 В |
0,65 А |
|
|
постоянный ток, ступень 15 000 В |
0,35 А |
|
Максимальная емкостная нагрузка |
14 мкФ |
|
|
Встроенное разрядное сопротивление |
15 кОм |
|
|
Размеры , мм |
514 х654 х700 |
|
|
Вес |
95 кг |
|
Комплект поставки прожигового трансформатора ATG 6000:
Установка прожигающая ATG 6000
Высоковольтный кабель
Кабель заземления
Кабель питания
Руководство по эксплуатации
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по прожиговым трансформаторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|
