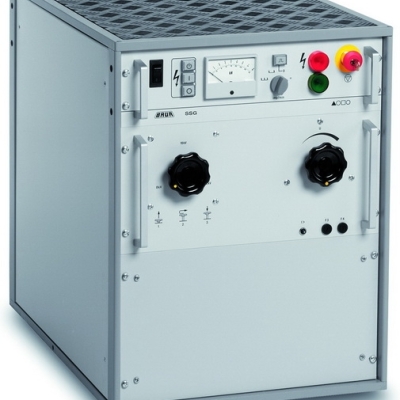

Генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000
Тип оборудования: Генератор
Производитель: BAUR, Австрия
Серия: SSG
Модель: SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000
Описание: Прибор для поиска кабельных повреждений
Гарантия на генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000: 12 месяцев.
Генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000 внесены в Госреестр средств измерений РФ по № 38344-08
Назначение прибора:
Генераторы импульсных напряжений SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000 обеспечивают точную локацию высокоомных и низкоомных, а также прерывистых ошибок в кабелях высокого, среднего и низкого напряжения.
Напряжение на выходе плавно регулируется в диапазоне 0 – 8 кВ, 0 – 16 кВ и 0 – 32 кВ.
Заряд высоко мощных конденсаторов разряжается в поврежденный кабель циклически или посредством импульсного переключателя с электромагнитным управлением.
При отключении подсоединенные кабели высокого напряжения и внутренние импульсные конденсаторы разряжаются автоматически и отдельно друг от друга.
Эти мощные генераторы импульсного напряжения SSG 1100, SSG 1500, SSG 2100, SSG 3000 в 19 “ сменном стативном модуле применимы и как автономные устройства, и как компоненты систем локализации повреждений SYSCOMPACT или TRANSCABLE. Следующая максимальная энергия перенапряжения доступна на трех стадиях - 8, 16, 32 кВ, каждая регулируется от 0 до 100 %.
Особенности генераторов SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000:
Регулируемое выходное напряжение от 0 до 100 %
Испускание одиночных и периодических импульсов - два диапазона
2 автоматических устройства разрядки
Надежный электромагнитный переключатель перенапряжения
Отдельная земля работы и защиты
Цепь контроля безопасности в соответствии с VDE 0104
Технические характеристики генераторов SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000:
|
|
SSG 1100 |
SSG 1500 |
SSG 2100 |
SSG 3000 |
|
Сетевое напряжение |
110-120 / 240 В с внешним автотрансформато ром, 220-230 В |
110-120 / 240 В с внешним автотрансформато ром, 220-230 В |
110-120 / 240 В с внешним автотрансформато ром, 220-230 В |
110-120 / 240 В с внешним автотрансформато ром, 220-230 В |
|
Частота сети |
45 Гц до 60 Гц |
45 Гц до 60 Гц |
45 Гц до 60 Гц |
45 Гц до 60 Гц |
|
Макс. потребляемая мощность (при коротком замыкании) |
3.000 ВА |
5.000 ВА |
5.000 ВА |
5.000 ВА |
|
макс. напряжение на выходе |
32 кВ |
32 кВ |
32 кВ |
32 кВ |
|
Диапазоны напряжения на выходе |
0 – 8 кВ 0 – 16 кВ 0 – 32 кВ |
0 – 8 кВ 0 – 16 кВ 0 – 32 кВ |
0 – 8 кВ 0 – 16 кВ 0 – 32 кВ |
0 – 8 кВ 0 – 16 кВ 0 – 32 кВ |
|
макс. импульсная энергия |
1100 Втс |
1536 Втс |
2048 Втс |
3000 Втс |
|
Частота импульсов |
10, 20 имп. / мин. |
20, 30 имп. / мин. |
10, 20 имп. / мин. |
10, 15 имп. / мин. |
|
макс. выходной ток в режиме пост. тока Диапазон напряжения 0 – 8 кВ Диапазон напряжения 0 – 16 кВ Диапазон напряжения 0 – 32 кВ |
560 мА 280 мА 140 мА |
850 мА 425 мА 210 мА |
850 мА 425 мА 210 мА |
850 мА 425 мА 210 мА |
|
Точность киловольтметра |
1,5 |
1,5 |
1,5 |
1,5 |
|
Диапазон рабочей температуры |
-20 °C – +50°C |
-20 °C – +50°C |
-20 °C – +50°C |
-20 °C – 50°C |
|
Вес без корпуса |
79 кг |
120 кг |
126 кг |
147 кг |
|
Размеры корпуса (Ш x В x Д) |
прибл. 514 x 645 x 730 мм |
прибл. 514 x 645 x 730 мм |
прибл. 514 x 645 x 730 мм |
прибл. 514 x 645 x 880 мм |
Комплект поставки генераторов SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000:
Генератор импульсных напряжений без принадлежностей
Провод для подсоединения к сети (2,5 м)
Соединительный кабель высокого напряжения (4 м)
Заземляющий провод (10 мм², 4 м)
Шунтирующий штекер для втулки аварийного отключения
Руководство по эксплуатации
Для использования в качестве самостоятельного устройства требуется корпус 19″
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по генераторам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагностики кабелей по всей России курьерскими службами и транспортными компаниями.
|
