Тип оборудования: анализатор кислорода

Производитель: GE Sensing (Panametrics), Ирландия

Серия: FGA

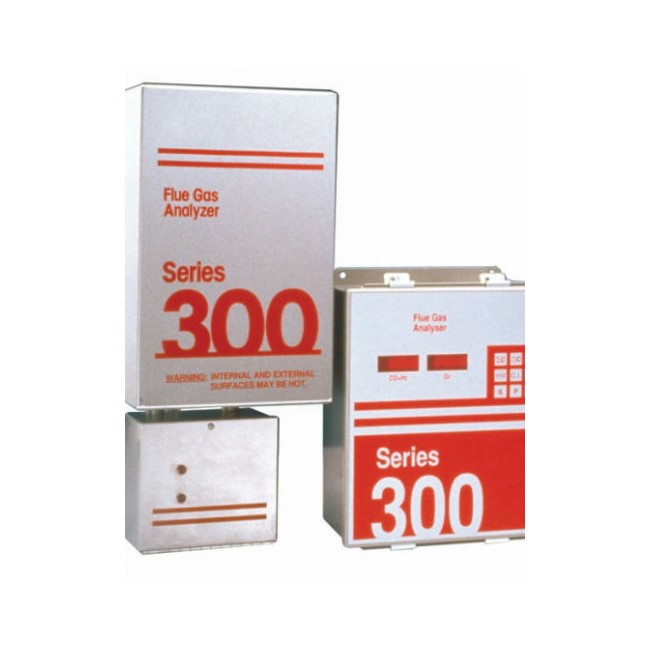

Модель: FGA 300

Описание: прибор для измерения избытка кислорода

Гарантия: 12 месяцев

Назначение прибора:

Стационарный анализатор кислорода в дымовых газах с датчиком на основе оксида циркония предназначен для измерения избытка кислорода в жестких условиях процессов горения в различных аппаратах и установках, в частности:
- Котлы всех типов, включая судовые паровые котлы и котлы-утилизаторы, рассчитанные на любые виды топлива
- Печи всех типов, включая печи для тепловой обработки и стекловаренные печи, рассчитанные на любые виды топлива
- Вращающиеся печи, включая установки для обработки руды, цемента и бокситов
- Печи для сжигания: промышленные, муниципальные, печи для сжигания вредных отходов

Характеристики  анализатор кислорода FGA 300
• Конструкция, обеспечивающая простоту замены датчика на месте
• Постоянство температуры корпуса датчика для увеличения точности измерений и срока службы датчика
• Дополнительный датчик горючих компонентов
• Высокий уровень защиты от коррозии
• Практическое отсутствие закупорки системы ввода/вывода пробы дымовых газов
• Простота монтажа
• Возможность горизонтальной или вертикальной установки в поток дымовых газов
• Взрывозащищенные/искробезопасные модели
• Применим до температур 1900°С

Анализаторы дымовых газов FGA 300 полностью окупают себя за счет экономии топлива. Информация, полученная в результате анализа, может быть использована для регулирования подачи воздуха в горелки с целью достижения максимальной степени сгорания. Применение  дополнительного детектора горючих компонентов для контроля за работой горелок дает возможность существенного повышения эффективности и безопасности технологического процесса.

Необходимость контроля дымовых газов
В процессе горения необходимо поддерживать точное соотношение между поступающими количествами воздуха и топлива. Топливо должно сгорать в соответствии со стехиометрическими уравнениями. В результате сгорания выделяется только тепло и образуется водяной пар и углекислый газ. При старении оборудования смешивание выполняется недостаточно точно, изменяются теплотворная способность топлива, скорость процесса горения и внешние условия. Любой из этих факторов может влиять на количество воздуха, необходимое для безопасного и эффективного сгорания топлива.
Какое количество воздуха требуется в данный момент? Если воздуха слишком мало, то несгоревшее топливо выбрасывается в дымовую трубу и снижается экономичность, и, кроме того, возникает потенциальная опасность взрыва. Если воздуха подается слишком много, то в трубу будет уходить уже значительная доля тепла. Точный анализ состава дымовых газов позволяет уменьшить загрязнение, возникающее при любых процессах горения. Неполное сгорание топлива увеличивает загрязнение атмосферы. Большой избыток воздуха влияет на образование SO3 и NOх. Поддержание точного соотношения "воздух/топливо"

Преимущества FGA 300 по сравнению с традиционными анализаторами
Конструкция многих анализаторов дымовых газов оказывается ненадежной и не соответствующей тем жестким условиям, в которых этим приборам приходится непрерывно работать. Анализаторы дымовых газов должны быть устойчивыми закупориванию твердыми частицами, что вызывает преждевременные отказы датчиков. В этом случае существующие анализаторы обычно надолго выходят из строя, а их регламентное обслуживание отнимает много сил и времени. Применение FGA 300 позволяет преодолеть эти ограничения за счет объединения в себе современной технологии измерения с уникальной системой отбора проб. FGA 300 – точный и недорогой прибор, способный долгое время работать, не требуя ремонта. На изменения концентрации кислорода и/или горючих компонентов в дымовых газах такой анализатор реагирует в течение нескольких секунд, непрерывно представляя текущую информацию, необходимую для поддержания максимальной эффективности работы печи или котла.
Некоторые анализаторы измеряют температуру дымовых газов с целью определения эффективности процесса. Проблема заключается в том, что для точного расчета эффективности процесса горения измерение температуры необходимо производиться после последнего теплообменника. Однако для корректного определения концентрации кислорода измерительный прибор должен располагаться как можно ближе к зоне горения и – безусловно – перед теплообменниками для того, чтобы свести к минимуму эффекты от утечек воздуха, которые могут повлиять на показания избытка кислорода. Это означает, что величина эффективности процесса, определенная этими анализаторами, может быть очень неточной.Так как FGA 300 применим до температур 1900°С, то он позволяет контролировать избыток кислорода в месте расположения дымовой трубы, что позволяет оперативно регулировать процесс горения в печи.Некоторые конкретные конфигурации анализатора дымовых газов FGA 300 рассмотрены ниже.

Стабильные, точные датчики кислорода с широким диапазоном измерения
Датчик кислорода – керамическая ячейка на основе оксида циркония заключена в специальный высокостабильный термостат, обеспечивающий температуру 700°С. Поддержание неизменной температуры повышает точность измерений и увеличивает срок службы датчиков.

Дополнительный платиновый каталитически активный датчик горючих компонентов
Уникальный датчик с платиновым катализатором позволяет дополнительно определять содержание горючих газов (Н2 плюс СО) с целью выявления неполного сгорания или неисправностей оборудования для сжигания.

Конструкция, защищенная от коррозии
FGA 300 поддерживается при температуре выше точки росы кислотных паров, содержащихся в дымовых газах. Это предотвращает их конденсацию и коррозию материалов, что увеличивает срок службы анализаторов и сводит к минимуму их ремонт и обслуживание.
Защищенный от закупорки отбор пробы
Для отбора проб используется метод диффузии, при котором возможность попадания твердых частиц в анализатор значительно снижена. Если чистка все же требуется, она выполняется легко и быстро, без разборки прибора.

Простота и быстрота обслуживания
Калибровка FGA 300 осуществляется легко, используя ПГС и выполняя регулировку в электронном блоке анализатора. Для замены датчика нет необходимости удалять анализатор полностью из потока дымового газа. Датчики быстро заменяют на месте с помощью простейших инструмент

Простота установки
FGA 300 очень прост в установке. Прибор FGA 300 устанавливается в дымовой трубе или печи с помощью стандартных фланцев или собственных фланцев заказчика.

Широкий спектр применения
Основными элементами базовой версии FGA 300 являются: кислородный датчик на основе оксида циркония с выходным сигналом в милливольтах, линейно зависящим от логарифма величины, обратно пропорциональной концентрации кислорода; и система отбора проб, использующая конвективную диффузию. Базовая модель может также включать в себя следующие опции, определяемые заказчиком, для создания оптимальных конфигураций для конкретных условий применения:
• Линеаризованный токовый выходной сигнал, пропорциональный концентрации кислорода
• Исполнение электронного блока с микропроцессором в корпусе IP65, устойчивом к атмосферным воздействиям
• Объединение датчика горючих компонентов с платиновым катализатором в один блок с основным анализатором

Стандартные горизонтальная и вертикальная конфигурации
Вообще говоря, вопрос о необходимой конфигурации решается исходя из конкретных условий применения и установки. В экстремальных случаях, когда содержание пыли исключительно велико, например, в цементных печах, может дополнительно использоваться система обратной продувки, позволяющая автоматически или по команде оператора продувать пробоотборник, удаляя из него отложения пыли и грязи.

Взрывозащищенное исполнение
Горизонтальная и вертикальная взрывозащищенные/искробезопасные модели FGA 300 сертифицированы ATEX как EEx d IIC T4/T6. Во взрывозащищенном исполнении эти приборы обычно используются в печах или иных производственных установках для термической обработки.Микропроцессорный электронный блок обеспечивает вывод диагностических и других важных данных По умолчанию  микропроцессорный электронный блок FGA 300 представляет необходимые значения концентраций кислорода и (если это требуется) горючих компонентов, а также обеспечивает выдачу предупреждающих сигналов и выходных значений тока и напряжения. Кроме того, параметры, выводимые на дисплей по умолчанию, могут быть легко заменены другими параметрами, в соответствии с конкретным видом топлива и производственным процессом. В момент переключения микропроцессорный электронный блок прибора заносит в память данный вид топлива (природный газ, нефть, уголь и т.п.) как используемый по умолчанию. После этого все расчеты выполняются именно для этого вида топлива.  Кнопки на передней панели прибора имеют следующие функции:
 -Эквивалентное количество горючих компонентов. Это измеряется при определении избытка топлива.
- Избыток топлива. Эта величина используется для отслеживанияусловий, когда топливо оказывается в избытке, например, когда       сгорание происходит в атмосфере восстановления.
- Процент кислорода. Отображение избытка кислорода по отношению к стехиометрическому количеству кислорода. Единственный точный   метод правильной установки соотношения воздух/топливо.
- Оценка величины необработанного выходного сигнала датчика в милливольтах. Этот показатель используется для оценки работоспособности кислородного датчика.
 -Индекс горючести. Особенно важен в тех ситуациях, когда состав дымовых газов претерпевает сильные и быстрые изменения (требуется дополнительное оборудование).
 -Воздушный коэффициент. Отношение реально подаваемого воздуха к количеству в соответствии со стехиометрией. Часто лучший параметр  для управления печами с реакциями восстановления/окисления.
 -Сопротивление датчика. Эта кнопка тестирует состояние датчика и выдает предупреждение о  еобходимости замены датчика. Этот метод рекомендуется использовать вместо автоматической калибровки.

Технические характеристики анализатор кислорода FGA 300:

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
