Тип оборудования: анализатор кислорода

Производитель: GE Sensing (Panametrics), Ирландия

Серия: CGA

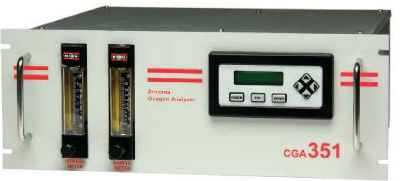

Модель: CGA 351

Описание: прибор для измерения избытка кислорода

Гарантия: 12 месяцев

Назначение прибора: Газоанализатор кислорода CGA 351 обычно применяется на следующих объектах:
•  Заводы по разделению воздуха
•  Перчаточные камеры (на АЭС)
•  Процессы производства полупроводников
•  Термообработка и металлургические процессы
•  Производства стекла и керамики
•  Определение чистоты инертных газов
•  Газовые подушки резервуаров
•  Исследования в области медицины
•  Вентиляционные смеси

Специальные области применения
•  Газовая среда в зоне сварки
•  Генераторы газов
•  Смеси воздух/топливо

Характеристики
•  Быстрая, простая одноточечная калибровка
•  Возможность измерения концентрации кислорода от 0,1 ppm до 100%; в том числе, и в том числе, в восстановительных газах
•  Незначительное время отклика (менее 1 секунды при 90% ступенчатом изменении концентрации)
•  Высокая стабильность датчика
•  Безотказная работа прибора в течение длительного времени, не требующая обслуживания из-за отсутствия необходимости в частой поверке и регулировке
•  Точность измерения возрастает при низких значениях концентрации кислорода

Принцип действия
Анализируемый газ вводится через игольчатый вентиль и поступает во входную керамическую трубку. Затем газ проходит через кольцевое пространство между входной трубкой и внутренней частью датчика кислорода из оксида циркония, а затем выходит через выходной штуцер и расходомер. Когда горючие вещества
отсутствуют в анализируемом газе, газоанализатор осуществляет измерение суммарной концентрации кислорода. В том случае, когда в анализируемом газе присутствуют горючие компоненты, использование платинового катализатора на конце керамической трубки обеспечивает их окисление до их контакта с внутренним
электродом. Таким образом, возможно измерение либо избытка кислорода, либо его дефицита в смесях воздух/топливо.

Датчик из оксида циркония нагревается и поддерживается с высокой точностью при температуре 700°С. Как только анализируемый газ вступает в контакт с внутренним электродом нагретого датчика, возникает электрический сигнал. Он пропорционален логарифму отношения концентраций кислорода в пробе и образцовом газе, контактирующим с другим электродом. Величина концентрации кислорода отображается на экране дисплея показывающего прибора в единицах ppm или процентах. При этом также отображаются другие параметры: выходной сигнал датчика в милливольтах и его температуру в °F или °С. Окружающий воздух используется как образцовый газ на наружной стороне электрохимической ячейки.

Технические характеристики газоанализатора CGA 351:
Эксплуатационные
Погрешность
0,1 ppm в пределах от 0 до 5 ppm или  ±2% от показаний
Воспроизводимость
±0,2 % от от показаний (по выходу датчика)
Время отклика в стандартном варианте
Менее 1 секунды при 90 % ступенчатом изменении
Стабильность
Дрейф менее 0,1% от выхода датчика в месяц
Влияние атмосферного давления
Не влияет, если проба газа сбрасывается в атмосферу; в противном случае 0,13% от показаний на 1 мм рт. ст.
Влияние температуры окружающей среды
Не влияет
Влияние расхода анализируемого газа
Не влияет, если расход пробы газа равен 1000 ±150 см3/мин
Влияние изменения состава фонового газа
Не влияет, если проба чистая, сухая и не содержит горючих компонентов
Рабочие
Стандартный диапазон измерения
Любая часть диапазона от 0,1 до 10 ppm О2
Дополнительные диапазоны измерения
•  Любая часть диапазона от 0,1 до 100% , выбираемая в полевых условиях
•  Цифровой щитовой прибор программно конфигурируется для отображения следующих параметров:
-  Концентрация кислорода (ppm или %)
-  Температура (°F или °С)
-  Выходной сигнал датчика (мВ)
-  Температура CJC (°F или °С)

Диапазоны выходного сигнала
От 0/4 до 20 мА
Сигнализация
•  Два контакта для сигнализации
•  Максимально допустимая нагрузка на контакты: 2 А, 28 постоянного тока, SPDT (однополюсное переключение на два положения), защищенный режим работы
Связь
Стандартный порт RS232
Требования к параметрам пробы газа
•  Расход пробы: 1000 ±150 см3/мин
•  Давление пробы: атмосферное
Параметры окружающей среды
•  Относительная влажность: 90% максимум
•  Диапазон температур: от 25 до 50°С
Питание
100/115/220/240 В переменного тока, 50-60 Гц,
250 Вт максимум
Влияние напряжение питания
±10% от номинального напряжения сети
Предохранитель
3 А, 250 В, против перенапряжения, 5 х 20 мм
Материалы, контактирующие с пробой газа
Нержавеющая сталь марки 316, керамика и платина
Соединения
•  Вход и выход пробы: 6 мм штуцер Swagelok
•  Кабельный ввод 1/2 дюйма для анализатора и прибора отображения/вывода информации

Технические характеристики
Размеры
•  Корпус датчика: 178 х 279 мм
•  Корпус электронного блока: 171 х 203 мм
Время прогрева:
•  45 минут
•  Калибровка с контролируемым уровнем по сертифицированным газовым смесям О2 в N2
Соглашение СЕ
Прибор соответствует Директивам ЕМС 89/336/ЕЕС, 73/23/ЕСС LVD (категория установки II, уровень загрязнения 2)

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
