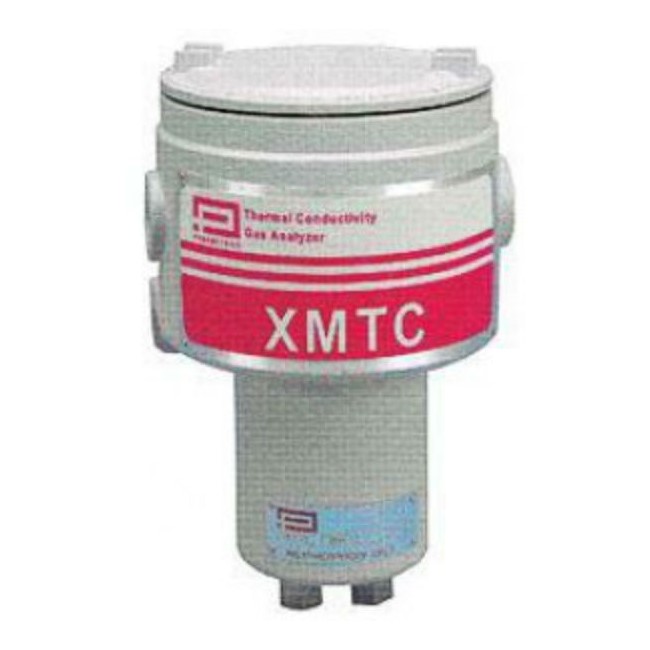

Тип оборудования: Газоанализатор

Производитель: GESensing EMEA (Panametrics), Ирландия

Серия: ХМТС

Описание: прибор для измерения концентрации бинарных газов

Гарантия: 12 месяцев

Назначение прибора:

Термокондуктометрический газоанализатор применяется в следующих отраслях промышленности:
Металлургия
•  Н2в N2; газы в печах термообработки
Электроэнергетика
•  Н2 в системах охлаждения генераторов
Нефтяная промышленность
•  Н2 в потоках углеводородов
Химическая промышленность
•  Н2 в процессах синтеза аммиака
•  Н2 в процессах синтеза метанола
•  Н2 в производстве хлора
Газовая промышленность
•  СО2 в природном газе
•  N2 в природном газе

Производство газов из органических отходов
•  СО2 в биогазе
•  СН4 в биогазе
Производство газов
•  контроль чистоты аргона, водорода, азота и гелия
Пищевая промышленность
•  СО2 в процессах ферментации

Измерительный преобразователь для анализа бинарных газовых смесей ХМТС обладает следующими отличительными особенностями:

•  Высокостабильные остеклованные термисторы
•  Калибровка нажатием кнопки, используя один или два газа
•  Блок интерфейса с ПК для цифрового выхода
•  Исполнение типа 4Х/7, сертифицировано по стандартам АТЕХ, FM и CSA для использования в опасных зонах Class I, Division 1

Принцип действия ХМТС:

В XMTC используются два высокостабильных прецизионных остеклованных термистора: один в контакте с пробой газа, а другой – в контакте с образцовым газом, например, воздухом в закрытой камере. Термисторы смонтированы в непосредственной близости к изготовленным из нержавеющей стали (или Hastelloy) стенкам камеры с пробой газа. Температура преобразователя регулируется, а термисторы нагреваются до более высокой температуры с помощью источника постоянного тока. Потери тепла термисторами к стенкам камеры пропорциональны теплопроводности окружающего их газа. Таким образом, каждый термистор будет достигать различных равновесных температур. Разность температур термисторов определяется электрической мостовой схемой. Затем сигнал усиливается и преобразуется в токовый сигнал 4-20 мА, пропорциональный концентрации одного из компонентов бинарной или псевдобинарной газовой смеси.

Система пробоподготовки
Система пробоподготовки – обязательный элемент прибора ХМТС. Конструкция системы зависит от параметров пробы газа и конкретных условий применения. В целом, система пробоподготовки должна обеспечивать подачу в ХМТС чистой, представительной пробы газа в допустимых пределах температуры, давления и расхода потока. Стандартные требования кпробе газа для ХМТС: температура не более 50°С при рабочей температуре ячейки 55°С, расход 250 см3/минпри атмосферном давлении. Поставляются системы и для больших значений давления и температуры.

Выбор образцового газа
Можно выбрать простой вариант с двумя штуцерами длядиапазона измерения, начинающегося с нуля; с образцовым газом (воздухом) в закрытой камере. Большая точность достигается при выборе варианта с 4 штуцерами (обычно, когда нижний предел диапазона измерения неравен нулю), с потоком образцового газа

Технические характеристики ХМТС

Рабочие характеристики
Погрешность измерения
±2% от диапазона измерения
Линейность
±1% диапазона измерения
Воспроизводимость
±0,5% диапазона
Стабильность нуля
±0,5% диапазона в неделю

Стабильность верхнего предела
±0,5% диапазона в неделю
Постоянная времени
20 сек на 90% изменения шага
Диапазоны измерения
Требуемый расход пробы газа
От 10 до 2000 см3/мин
250 см3/мин, номинальный
Требуемый расход дополнительного образцового газа
От 5 до 2000 см3/мин
250 см3/мин, номинальный
Функциональные характеристики
Аналоговый выход
4 – 20 мА изолированный, максимум 800 Ом, программируется в полевых условиях
Питание
24 ± 2 В постоянного тока, максимум 1,2 А
Рабочая температура
•  Стандартная: 55°С
•  Дополнительно: 65°С
•  От 0% до 2%
•  От 0% до 5%
•  От 0% до 10%
•  От 0% до 25%
•  От 0% до 50%
•  От 0% до 100%
•  От 50% до 100%
•  От 80% до 100%
•  От 90% до 100%
Измеряемые газы
•  H2 в N2, воздухе или CO2
•  He в N2или воздухе
•  CO2в N2или воздухе
•  SO2в воздухе
•  Аргон в N2или воздухе
•  H2/CO2/воздух в генераторах, охлаждаемых водородом
Влияние температуры окружающей среды
±0,5% от диапазона на 1°С

Механические характеристики
Материалы датчика, контактирующие с измеряемой средой
•  Стандартное исполнение:
Нержавеющая сталь 316, стекло, уплотнительные кольца из Viton®
•  Дополнительно:
Hastelloy С276, титан, уплотнительные кольца из Chemraz®
Размеры
•  Пылевлагонепроницаемое исполнение (высота х диаметр): 242 х 145 мм
•  Взрывозащитное исполнение (высота х диаметр): 266 х 145 мм
Вес
4,3 кг
Технологические соединения
•  3/4 дюйма NPTF (кабельный ввод)
•  1/4 дюйма NPTF (вход и выход пробы, дополнительный вход и выход для образцового газа)
Исполнение
•  Защищенное от атмосферных воздействий: Type 4X/IP66
•  Взрывозащищенное: Class I, Div. 1, Groups A,B,C,D,FM File No. J.I.2Z4A8.AE (3615); CSA LR44204-15
•  Пожаробезопасное:  II 2 GD EEx d IIC T6 or T5 ISSeP02ATEX022
Соответствие европейским cтандартам
Соответствует директивам ЕМС 89/336/ЕЕС и РЕD 97/23/EC для DN<25

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
