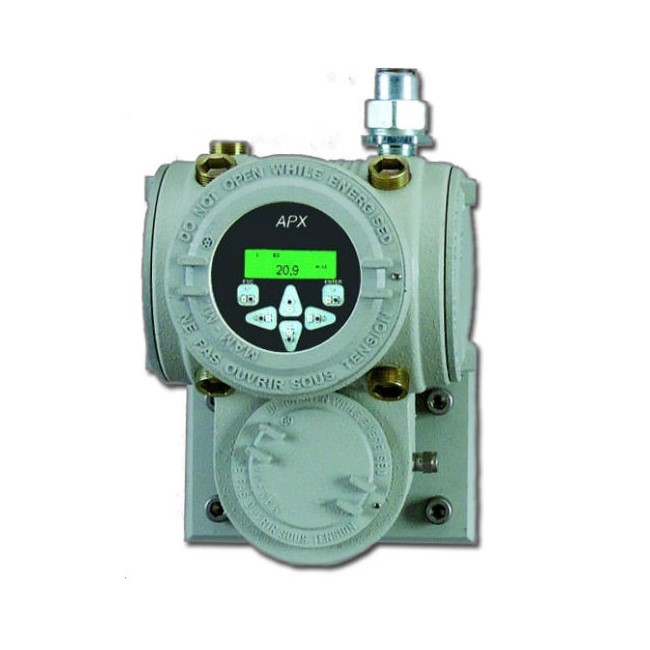

Тип оборудования: Газоанализатор

Производитель: GE Sensing EMEA (Panametrics), Ирландия

Модель: APX

Описание: прибор для измерения концентрации кислорода

Гарантия: 12 месяцев

Назначение прибора:

Газоанализатор кислорода  APX – полностью укомплектованный газоанализатор, предназначенный для измерения концентрации кислорода при решении, в частности, следующих задач контроля:

•  Процессов улавливания паров
•  При загрузке танкеров
•  Дымовых газов
•  Нефтезаводских газов
•  Олефинов – этилена и пропилена
•  Чистых углеводородов

Характеристики газоанализатора кислорода  APX
•  Расширенная компенсация газового фона для различных газовых смесей
•  ИК-связь с клавиатурой, защищенной стеклом, для облегчения программирования в опасных зонах
•  Применение в опасных зонах
•  Отсутствие подвижных узлов
•  Универсальное питание переменного тока
•  Долговременная стабильность градуировочных характеристик (калибровки)
•  Калибровка только в N2, однако, применение возможно в любых фоновых газах

Расширенная компенсация газового фона
Возможность расширенной компенсации газового фона позволяет учитывать не только теплопроводность газа, но и его теплоемкость и вязкость. Определение
этих дополнительных физических характеристик позволяет APX дифференцировать фоновые газы, которые значительно отличаются по диамагнитным свойствам и их вариации. Это обеспечивает существенное преимущество APX перед другими традиционными магнитными газоанализаторами кислорода, которые не позволяют автоматически компенсировать диамагнитные эффекты из-за изменения фонового газа. В результате этого APX позволяет более точно измерять концентрацию
кислорода в широком диапазоне применений, как с известным, так и неизвестным составом фонового газа.

Высокие эксплуатационные характеристики и простота использования
Встроенный мощный микропроцессор обеспечивает автоматическую компенсацию сигнала, связанного с содержанием кислорода, и реализацию алгоритмов обработки сигналов. Это расширяется линейность выхода, увеличивает точность измерений, их надежность и долговременную стабильность.
Кроме того, APX оснащен специальным программным обеспечением для определения "ненормальных" условий измерения, включая падения расхода газа в
анализатор или броски давления. Программирование APX осуществляется легко с помощью многоуровневого с ниспадающими меню интерфейса, который обеспечивает удобный доступ для изменения параметров, принятых по умолчанию, диапазона изменения выходного сигнала и калибровки.
Прочная и надежная конструкция прибора с минимумом обслуживания
Датчик и электронные элементы расположены в пылевлагонепроницаемом/ взрывозащищенном корпусе, который может быть установлен непосредственно в точке измерения. Уникальная двухкамерная конструкция датчика кислорода с регулированием температуры минимизирует влияние изменений температуры и расхода, а также обеспечивает высокую устойчивость к возможным загрязнениям.

Принцип действия устройства:

Парамагнитные свойства кислорода обуславливают втягивание в магнитное поле пробы кислородсодержащего газа. Введение кислородсодержащей газовой смеси в магнитное поле, и ее нагрев приводит к возникновению вынужденного движения газовой смеси, при котором нагретая газовая смесь непрерывно вытесняется
холодной смесью. Образующий конвекционный поток газа приводит к изменению сопротивления пары термисторов, которые включены в мост Уитстона.
Результирующий сигнал, а также измеренные значения теплоемкости и вязкости, используются микропроцессором для точного расчета концентрации кислорода.

Выбор диапазона
Газоанализатор APX обеспечивает выходной сигнал 4-20 мА, программирование верхнего и нижнего пределов которого выполняется программным путем.
Выходной сигнал пропорционален концентрации кислорода и "скомпенсирован" от влияния изменений фонового газа и давления. APX имеет большой ряд диапазонов измерения.

Двухкамерная конструкция
Схема кислородной термомагнитной измерительной ячейки.
Парамагнитные свойства кислорода обуславливают втягивание в магнитное поле пробы кислородсодержащего газа. Магнитная восприимчивость кислорода уменьшается с увеличением температуры. Введение кислородсодержащей газовой смеси в магнитное поле, и ее нагрев приводит к возникновению вынужденного движения газовой смеси,  при котором нагретая газовая смесь непрерывно вытесняется холодной смесью. Образующий конвекционный поток газа приводит к изменению сопротивления пары термисторов.
Определение концентрации кислорода и компенсация газового фона выполняется с помощью встроенного в преобразователь микропроцессора.

Технические характеристики газоанализатора кислорода  APX:

Рабочие характеристики (для фонового газа известного состава)
Погрешность
  ±0,15 % О2при калибровке в необходимом газе
  ±0,25 % О2 в любых газовых смесях
Воспроизводимость
±0,1 % О2
Разрешающая способность
0,01 мА/0,1 % О2
Стабильность
±0,05 % О2 в месяц
Диапазоны измерения (типичные)
  от 0 до 2 %
  от 0 до 5 %
  от 0 до 10 %
  от 0 до 21 %
  от 0 до 25 %
Температура датчика
  Стандартная: регулируемая до 45°С
  Дополнительно: регулируемая до 60°С
Требуемое давление пробы газа
Регулируемое давление на входе до 1,3 бара
Функциональные характеристики
Аналоговый выход
4-20 мА, изолированный, 800 Ом максимум, программируется в рабочих условиях.
Сигнализация
  Четыре однополюсных переключателя на два направления, 2 А при 28 В постоянного тока
  Одно реле неисправности, 2 А при 28 В постоянного тока
APX искробезопасного исполнения II 2 GD EEx d IIC T6, IP66. Корпус датчика и контроллер соединены сертифицированным гибким кабелепроводом.
Максимальное расстояние между ними = 812,8 мм.
Размеры в дюймах (мм).
Питание
От 85 до 264 В переменного тока, от 47 до 63 Гц.
Рабочая температура
Стандартная: 45°С
Температура окружающей среды
От -20°С до 35°С, стандартная рабочая температура измерительной ячейки 45°С
Давление
От 0,6 до 1,3 бара
Механические характеристики
Материалы датчика
Стандартные: нержавеющая сталь, стекло и витон (Viton™).
Варианты исполнения
  Взрывозащищенное:
CSA C US CI I, Div1, Gr B, C, D, NEMA 4X
  Искробезопасное:
II 2 GD EEx d IIC T6, IP66 ISSeP03ATEX096
Соглашение СЕ
Прибор соответствует Директивам ЕМС 89/336/ЕЕС, 73/23/ЕСС LVD (категория установки II, уровень загрязнения 2) и PED 97/23/ЕС для DN<25

 *Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
