Параметр

Датчик ЭМД/ДКИ/ДОДК/КИ

Датчик AD

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.

Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц.
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.

«Широкая полоса» (частотный диапазон)

0,05…8,6 кГц

0,09…2,2 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

120 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

-20ºС…+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220*102*42 мм

Масса электронного блока, не более

0,46 кг

Параметр

Значение

Частоты синусоидального сигнала, Гц

частоты f1, f2, f3 («постоянные»)

200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память

частота f4 («временная»)

200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.

Режимы генерации

режим 1

непрерывный «НП»

режим 2
- длительность импульса, мс
- частота следования импульсов, Гц

кратковременные посылки «ПР» (прерывистый)
100
1

режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот

двухчастотный «2F» (одновременная генерация)
1024
8192

4:1

режим 4

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса

генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации

Выходной ток, А

максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки

10
15

задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память

Максимальное выходное напряжение, В

- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

220 (180 при «2F»)

330 (260 при «2F»)
110 (90 при «2F»)

Максимальная выходная мощность, Вт

- при автономном питании или от внешнего аккумулятора 21В

130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом

- с добавлением внешнего аккумулятора 12В

200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом

- от сетевого блока (СБП)

100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»

ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.

Допустимое сопротивление нагрузки

любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач

Ресурс питания при 0ºС в зависимости от мощности не менее, ч

- непрерывная и двухчастотная генерация

1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)

- импульсные посылки одной частоты

9 (при 200Вт автономно/300Вт с доп. акк. 12В)
20 (при 100Вт автономно/150Вт с доп. акк. 12В)

- генерация ударных импульсов с максимальной частотой 80 уд/мин

20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

8

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15В, выходной ток 15А max

Допустимые внешние аккумуляторы

11...14В / 22…28В ≥21Ач

Функциональные особенности

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

Класс А

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+45ºС

Степень защиты корпуса

IP65

Габаритные размеры электронного блока (кейса), не более, мм

305х270х191

Вес электронного блока, не более, кг

14

Параметр

Значение

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Параметр

Значение

Габаритные размеры прибора, не более, мм

120х135

Масса, не более, кг

1,7

Параметр

Значение

Тип построения

Параллельный резонансный контур

Частота резонанса

8192

Диаметр, мм

240

Масса, не более, кг

0,6

Параметр

Значение

Рабочее положение крепления ударного механизма на трубу:
допустимое -
оптимальное для максимальной дальности трассировки -

любое
верхнее

Длина соединительного кабеля, не менее, м

5

Диаметр исследуемой трубы, мм

от 50

Габаритные размеры, не более, мм

90 х 200

Масса комплекта, не более, кг

3

Параметр

Значение

Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ(эфф):
«0»
«I»
«II»

0,3…14
3…140
30…1400

Частотный диапазон, Гц

40...10000

Максимально допустимое переменное входное напряжение, В

400

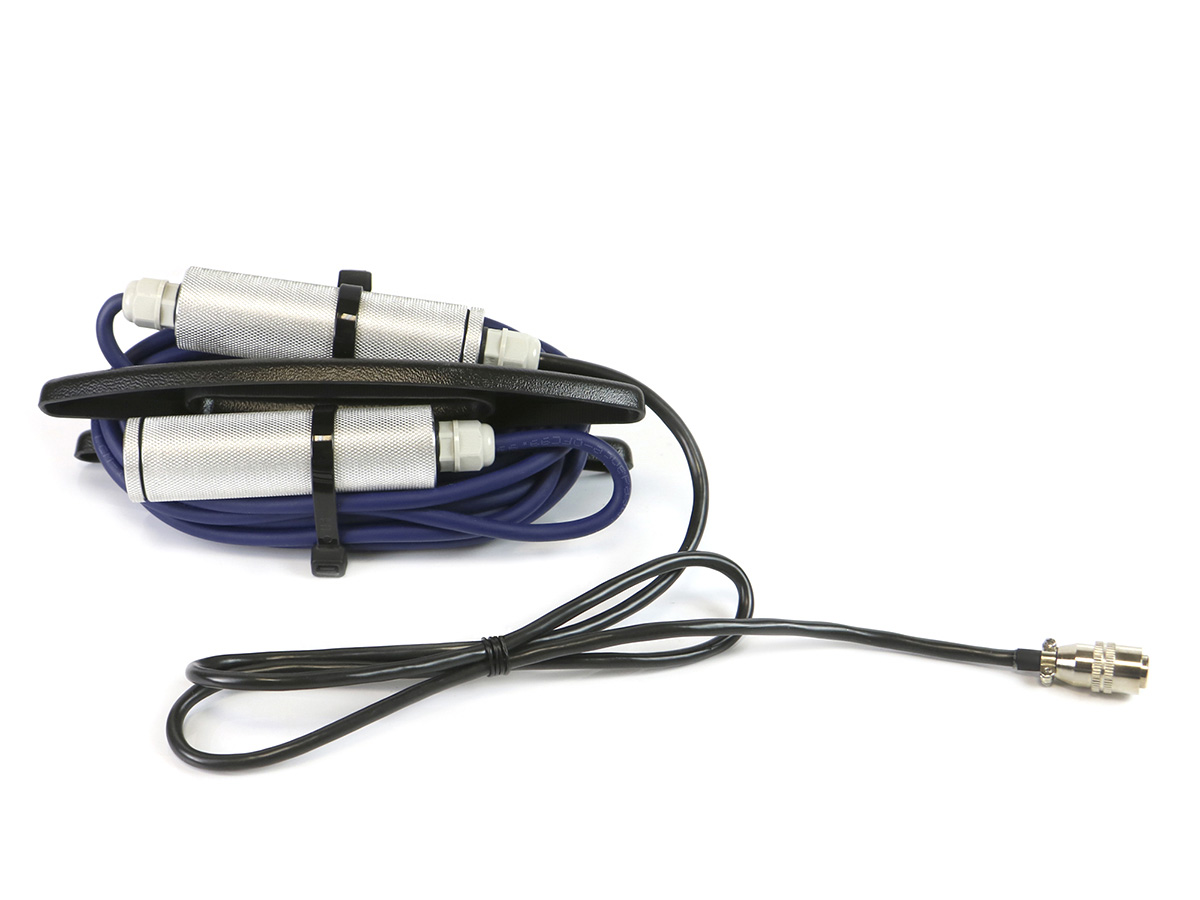

База (расстояние между электродами в рабочем положении), мм

для угла раствора 30º - 550
для угла раствора 60º - 880

Длина штанг, не более, мм
- в рабочем положении
- в транспортном положении

780
490

Вес, не более, кг

0,8

Параметр

Значение

Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм

15

Точность определения обрыва кабеля, м

0,25

Входное сопротивление датчика, Мом

 2,4

Питание предварительного усилителя

внешнее от приёмника.

Коэффициент усиления предварительного усилителя, дб

40

№

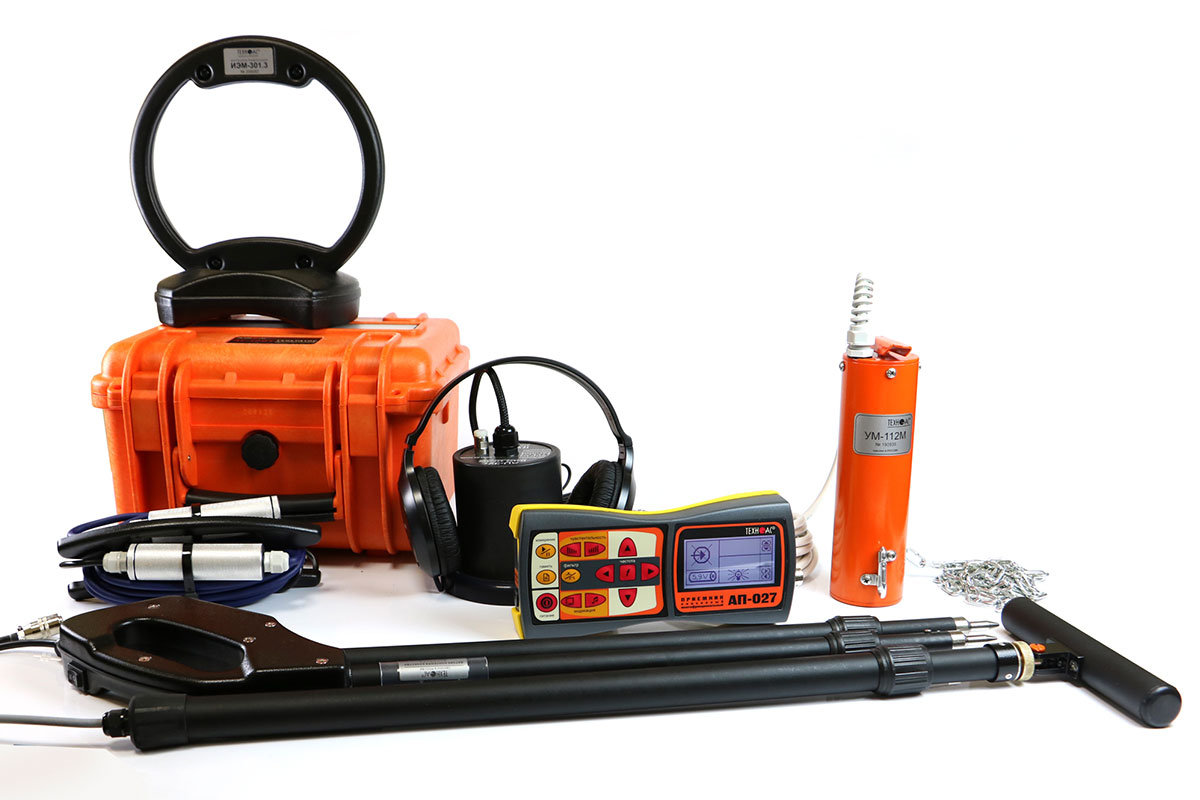

Наименование

Количество

1

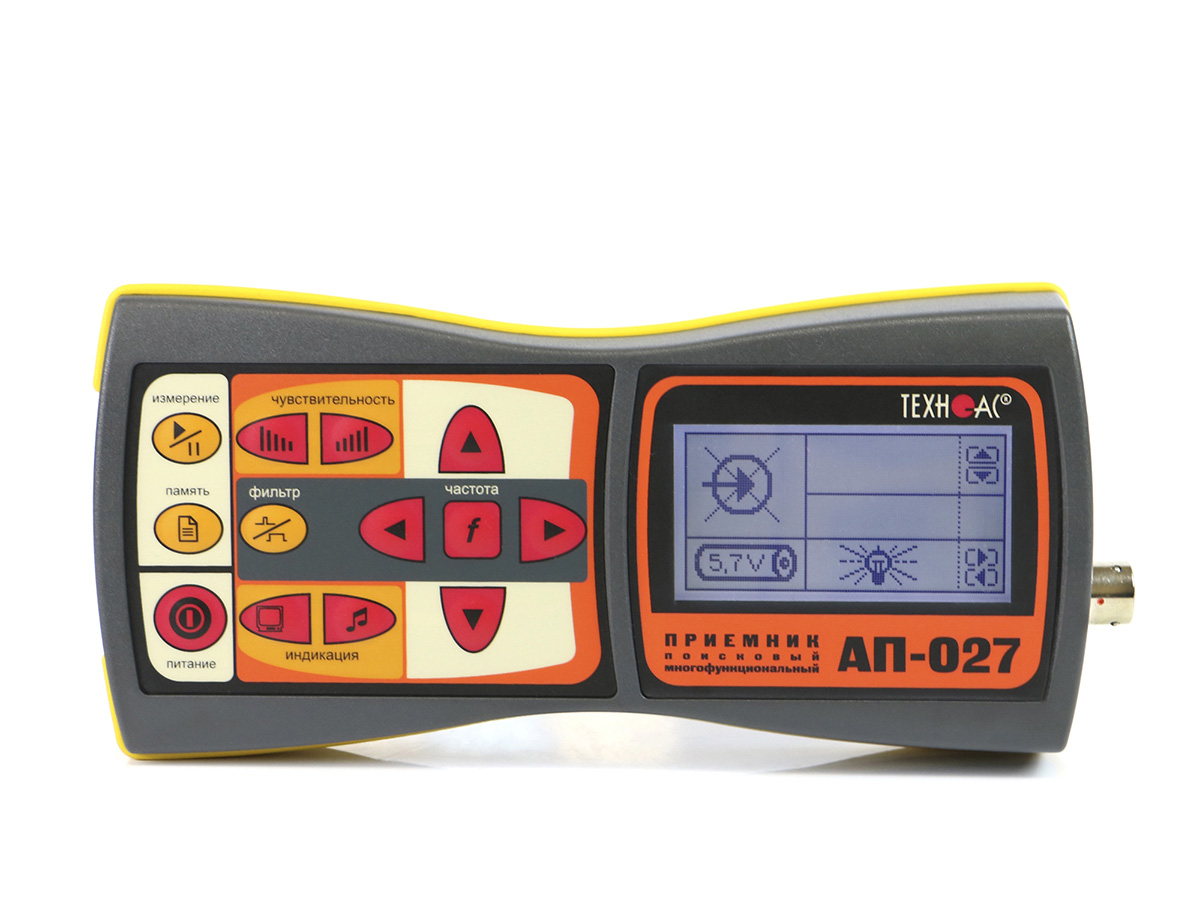

Трассопоисковый приемник "АП-027"

1 шт.

2

Генератор "АГ-120Т"

1 шт.

3

Комплект акустического датчика “AD-327”

1 шт.

4

Электромагнитный датчик "ЭМД-247"

1 шт.

5

Головные телефоны

1 шт.

6

Держатель для приемника
АП-027.00.010

1 шт.

7

Антенна индукционная "ИЭМ-301.3"

1 шт.

8

Источник питания
ENP-240-12

1 шт.

9

Кабель AG120.02.060

1 шт.

10

Кабель АГ120.02.020

1 шт.

11

Кабель АГ120.02.050

1 шт.

12

Кабель АГ105.02.020

1 шт.

13

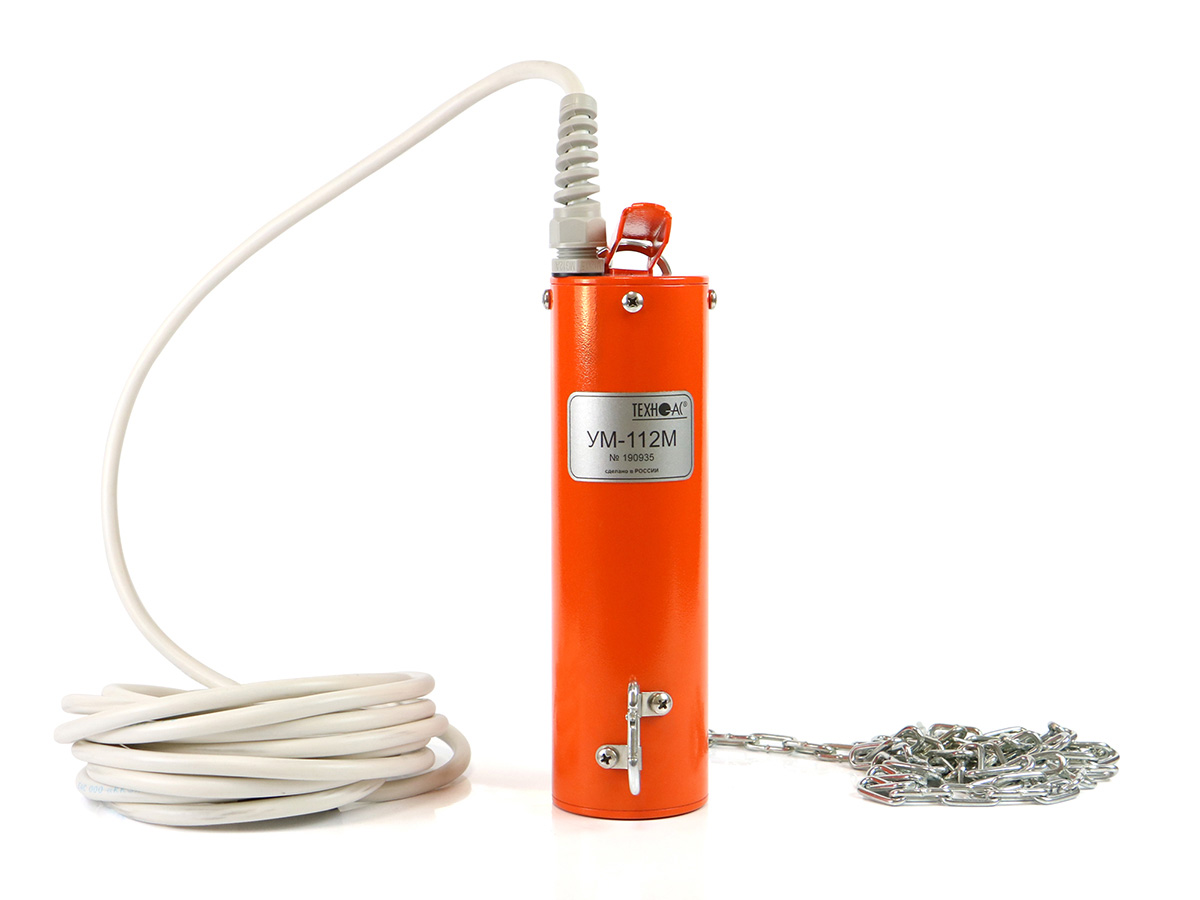

Ударный механизм "УМ-112М"

1 шт.

14

Датчик контроля качества изоляции "ДКИ-117"

1 шт.

15

Датчик определитель дефектов коммуникаций "ДОДК-117"

1 шт.

16

Контакт магнитный АГ120.02.090

2 шт.

17

Штырь заземления АГ110.02.004

2 шт.

18

Батарейки для приемника (AA)

4 шт.

19

Крестовая отвертка

1 шт.

20

Кабель для подключения внешнего питания
AP027.02.030

1 шт.

21

Сумка для антенны "ИЭМ-301.3"
Чехол 53107

1 шт.

22

Сумка для ударного механизма "УМ-112М"
Чехол 53208

1 шт.

23

Сумка для электромагнитного датчика "ЭМД-247"
Чехол 53186

1 шт.

24

Сумка для ДКИ
Чехол 53178

1 шт.

25

Сумка для генератора "АГ-120Т"
Чехол 53181

1 шт.

26

Сумка для комплекта
Чехол 53183

1 шт.

27

Руководство по эксплуатации

3 шт.

28

Паспорт

1 шт.
