Внимание! Трассоискатели Сталкер 75-02М и Сталкер 15-02М сняты с производства.
Замена - трассоискатель Сталкер 75-04.
Стоимость Генератора ГТ-75: 53 350 рублей;
Стоимость Генератора ГТ-15: 21 200 рублей;
Стоимость Приемника ПТ-04: 60 000 рублей.
Тип оборудования: Трассоискатели
Производитель: Россия
Модель: Сталкер "75-02М", и Сталкер "15-02М"
Описание: Прибор для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей
Гарантия на Трассоискатели Сталкер "75-02М" и Трассоискатели Сталкер "15-02М": 12 месяцев
Назначение прибора:
Трассоискатели Сталкер "75-02М" и Трассоискатели Сталкер "15-02М" предназначены для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. Трассоискатели состоят из двух блоков - генератор (ГТ-75 или ГТ-15) и приёмник (ПТ-02М или ПТ-04)
Особенности:
Высокая скорость фильтрации
Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
Наличие четырех рабочих частот и регулируемая выходная мощность позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех
Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения с точностью до 0,25 м
Датчик контроля изоляции "А-Рамка" и "ДКИ-02" позволяю искать повреждения в местах с большой плотностью коммуникаций
Оптическая и звуковая индикация
Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА
Встроенное зарядное устройство с защита встроенного аккумулятора от избыточного разряда
Влагозащищенный, ударопрочный корпус (IP 42)
Приемник ПТ-04:
РЕЖИМ “ТРАССА”
- определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно и указание направления тока (от генератора / к генератору)
- непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты
- функция "острый максимум" объединяет точность режима "минимум" и удобство режима "максимум"
РЕЖИМ “ТРАССА-ЗОНД”
- определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения
- отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01)
Приёмник без применения генератора обеспечивает на рабочих частотах:
- «50 Гц» - поиск коммуникаций по наведенным сигналам токов промышленной частоты;
- «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «ЭФИР» - поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц
Приемник ПТ-02М:
- точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо"
- индикация глубины залегания
Технические характеристики приёмника ПТ-02М и ПТ-04:
|
Технические характеристики приёмника |
ПТ-02М |
ПТ-04 |
|
|
Номинальные значения рабочих частот*, Гц |
при работе с генератором |
273, 526, 1024, 8928 |
273, 526, 1024, 8928, 32768 |
|
при работе без генератора |
50 |
50 (POWER), 100, 300, 550, 1450, "РАДИО" |
|
|
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц |
1 мкВ,приведенная ко входу приемника |
200 мкА к току, протекающему на расстоянии 1 метр |
|
|
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц |
- |
10 мкА к току, протекающему на расстоянии 1 метр |
|
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
||
|
Полоса пропускания для режима «эфир» |
от 48 Гц до 14 кГц |
||
|
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц |
по уровню -3 дБ |
9 |
|
|
по уровню -60 дБ |
24 |
||
|
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ |
10 |
||
|
Динамический диапазон входных сигналов, дБ |
100 |
120 |
|
|
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее |
200 мкА |
||
|
Определение тока рабочей частоты в коммуникации |
от 10 мА до 10,0 А |
||
|
Определение глубины залегания коммуникации, м |
От 0,10 до 6,00 |
||
|
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» |
от 100 мкВ до 1,70 В |
||
|
Предел допускаемой погрешности определения планового |
± 0,1 |
||
|
Габаритные размеры, мм, не более |
720х245х170 |
||
|
Масса, кг, не более |
2,4 |
||
|
Диапазон рабочих температур, °С от -30 до +55 |
от -30 до +55 |
||

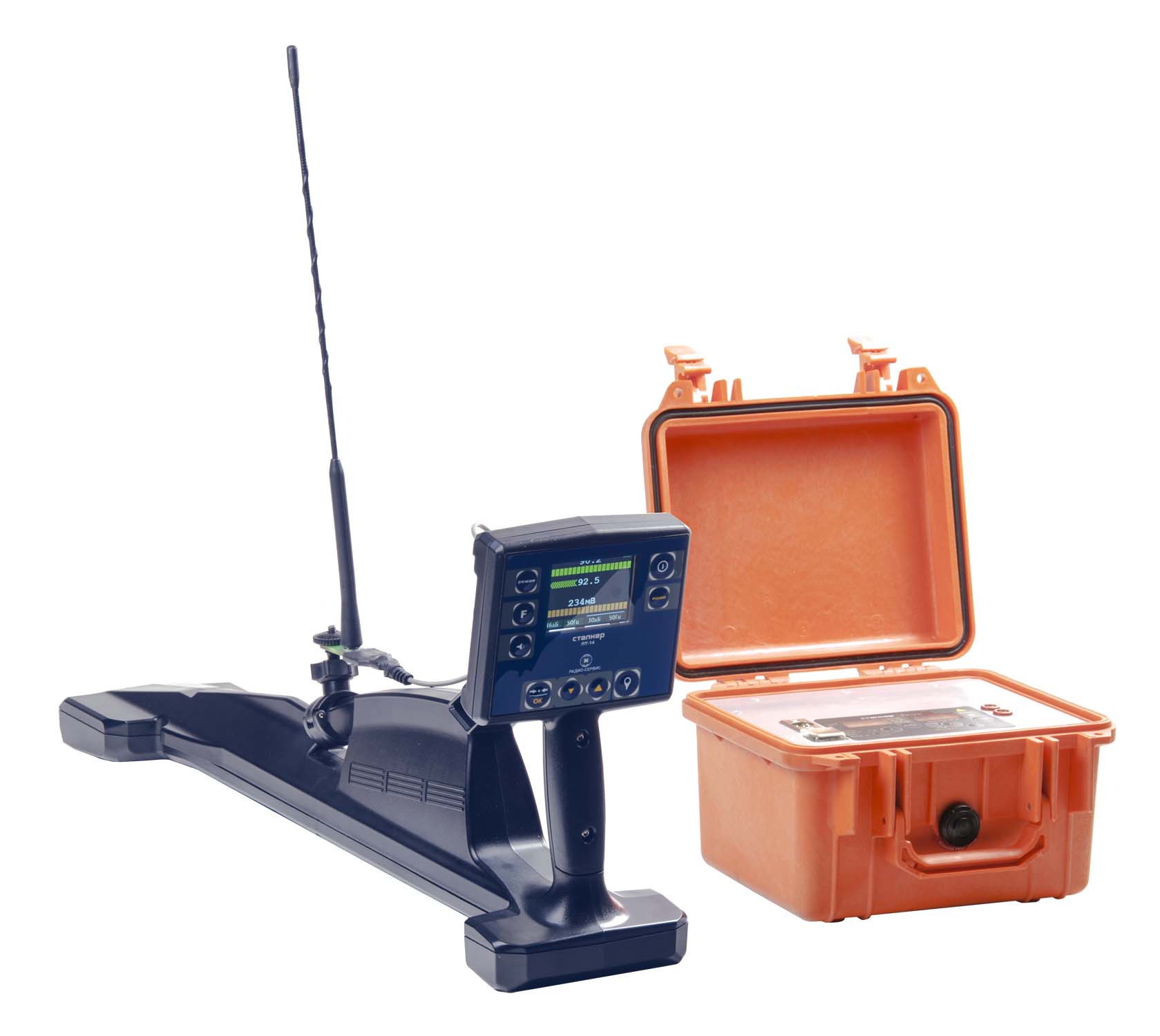

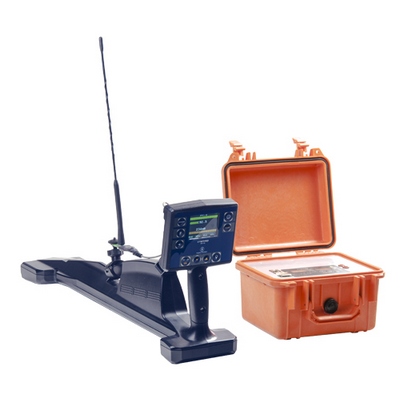

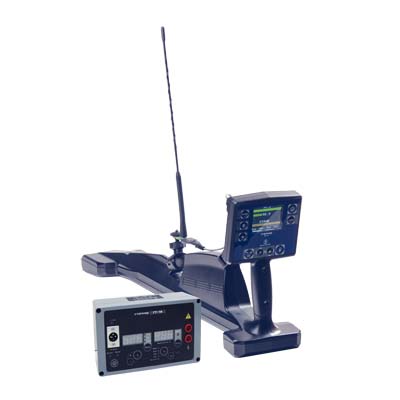

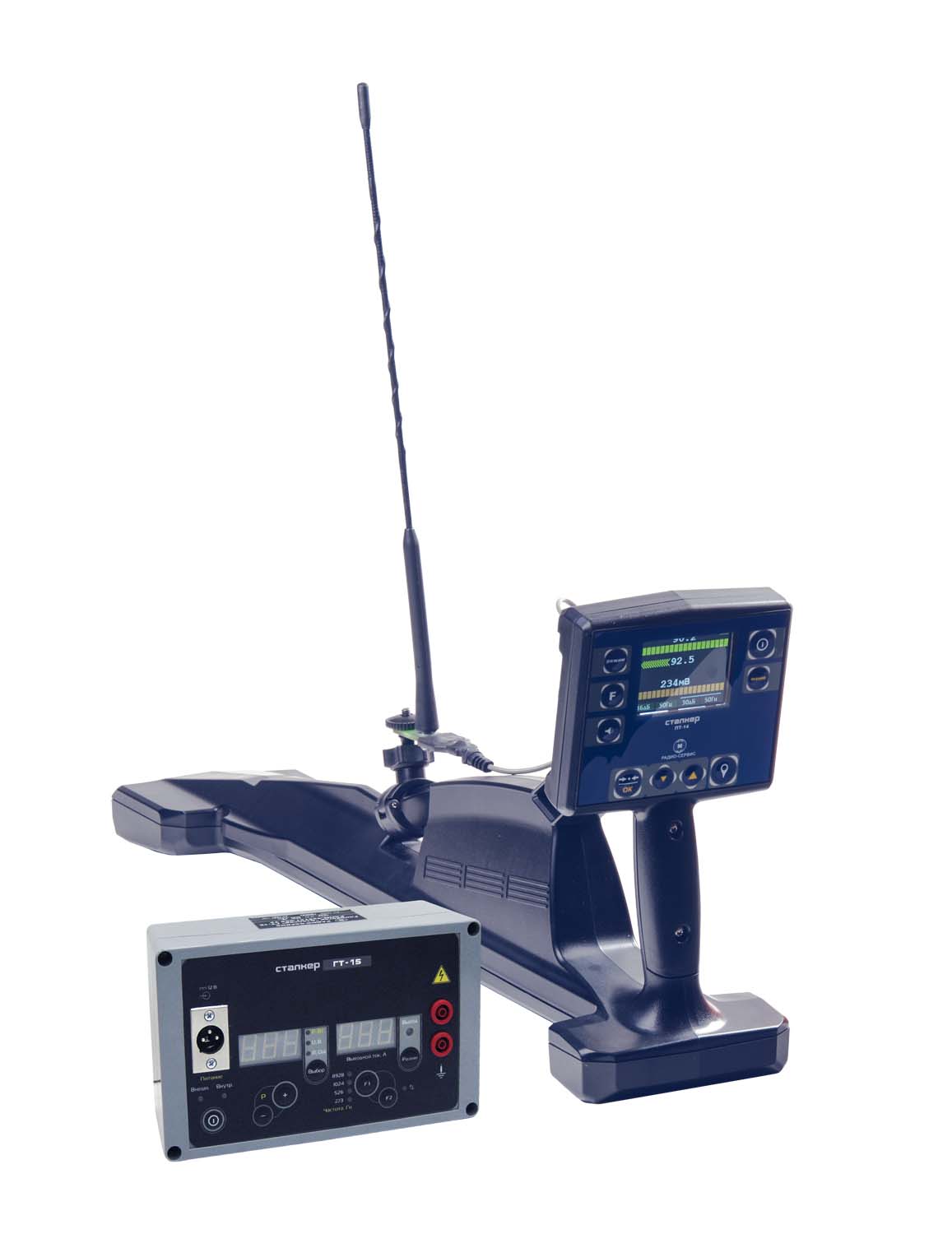

Генератор ГТ-75 и ГТ-15:
- частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»
- максимальная выходная мощность 75 Вт (для генератора ГТ-75)
- ступенчатая регулировка мощности
- синусоидальная форма (ГТ-75) выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации
- индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций
- два режима работы - непрерывная и импульсная генерация
- бесконтактная передача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50
- автоматическое согласование генератора с нагрузкой
- питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А.
- индикация степени разряда аккумуляторов
- встроенное зарядное устройство
- защита встроенного аккумулятора от избыточного разряда
- влагозащищенный, ударопрочный корпус (IP 44)
Технические характеристики генератора ГТ-75 и ГТ-15:
|
Технические характеристики |
ГТ-75 |
ГТ-15 |
|
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
273, 526, 1024, 8928, 32768 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
от 1 до 10 |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 10,5 до 14 |
|
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 10 |
не более 1,8 |
|
Габаритные размеры, мм,не более |
275x250x180 |
210x130x100 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
|
Питание, В |
12 |
|
|
Масса, кг, не более |
8,5 |
2,5 |
* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
Комплект поставки:
*Дополнительно возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по трассоискателям можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
Доставляем приборы для поиска подземных коммуникаций и диагности кабелей по всей России курьерскими службами и транспортными компаниями.
|
