Конструкция

Корпус из ударопрочного термопластика (ABS), изготовленный литьем под давлением

Вес

2,1 кг

Габариты

321 мм ( длина) x 124 мм (ширина) x 676 мм (высота)

Тип экрана

Яркий, трансфлективный, цветной, антибликовый ЖК-экран, 480 x 272 пикселов, глубина цвета: 16 бит, 4,3’’ 10 см

Антенны приемника

Два комплекта всенаправленных 3D антенн (6 антенн)

Питание

• 6 щелочных батарей типа AA (опция)
• Перезаряжаемые литий-ионные аккумуляторные батареи с зарядным устройством от сети 100-240 В перем. тока

Время работы  батарей

• Щелочные батареи – время работы с перерывами при +21ºC составляет 12 часов
• Литий-ионные аккумуляторные батареи – время работы с перерывами при +21ºC составляет 40 часов Количество циклов перезарядки: около 500. Время работы аккумуляторных батарей зависит от температуры.

Условия внешней среды

• IP65 и NEMA 4

Внешние соединители

• Гнездо для вспомогательных принадлежностей, предназначенное для зарядки внутренних аккумуляторных батарей и установки вспомогательных принадлежностей
• Гнездо mini-USB для передачи данных и программирования

Диапазон температур

• Во время работы: от -20ºC до +50ºC
• Во время хранения: от -40ºC до +60ºC

Соответствие требованиям и аттестация

• Данное изделие соответствует требованиям европейских стандартов (директива 99/5/EC)
  • EN 55011
  • EN 61000-4-2: A1 и A2
  • EN 61000-4-3
  • EN 61000-4-8: A1
  • ETSI EN 300 330-2
  • ETSI EN 301 489-1
  • ETSI EN 301 489-3
• Данное изделие соответствует правилам Федерального комитета по связи США (ФКС), раздел 15
  • Свод федеральных законов, раздел 47, часть 2
  • Свод федеральных законов, раздел 47, часть 15

Стандартные вспомогательные принадлежности (поставляются в комплекте с приемником)

• USB-кабель для передачи данных
• Стандартный комплект литий-ионных аккумуляторных батарей
• Зарядное устройство для подключения к сети 100-240 В перем. тока
• Держатель для 6 щелочных аккумуляторов типа AA
• Руководство по эксплуатации
• Устанавливаемый изготовителем GPS-модуль
• Bluetooth-модуль

Совместимые опции для вспомогательных принадлежностей

• А-рамка для поиска повреждений
• Стетоскоп-антенна
• Провод постоянного тока для зарядки в автомобиле

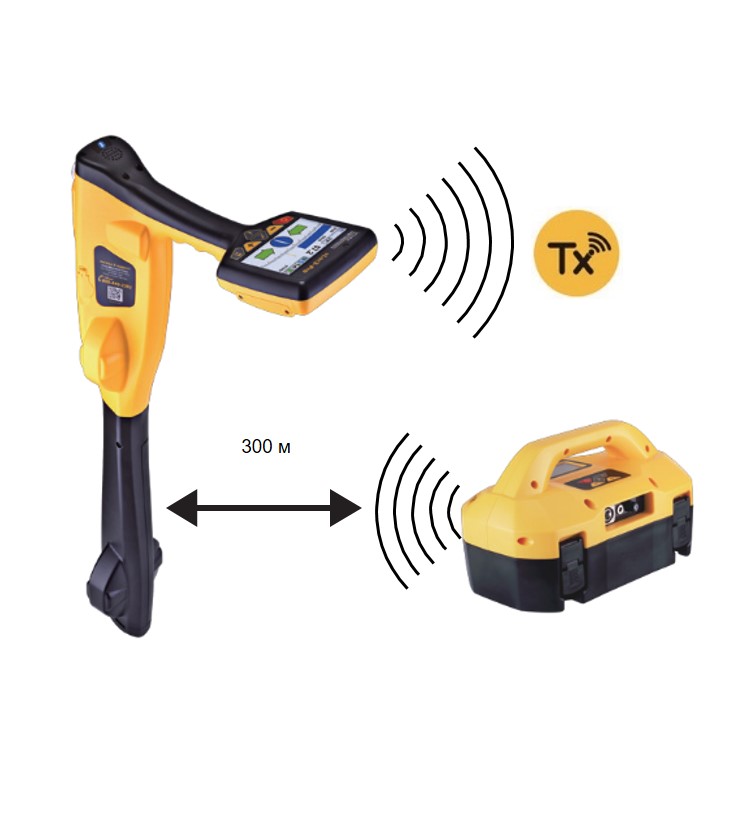

• Радиоканал для передатчика Loc3-10Tx (опционально)

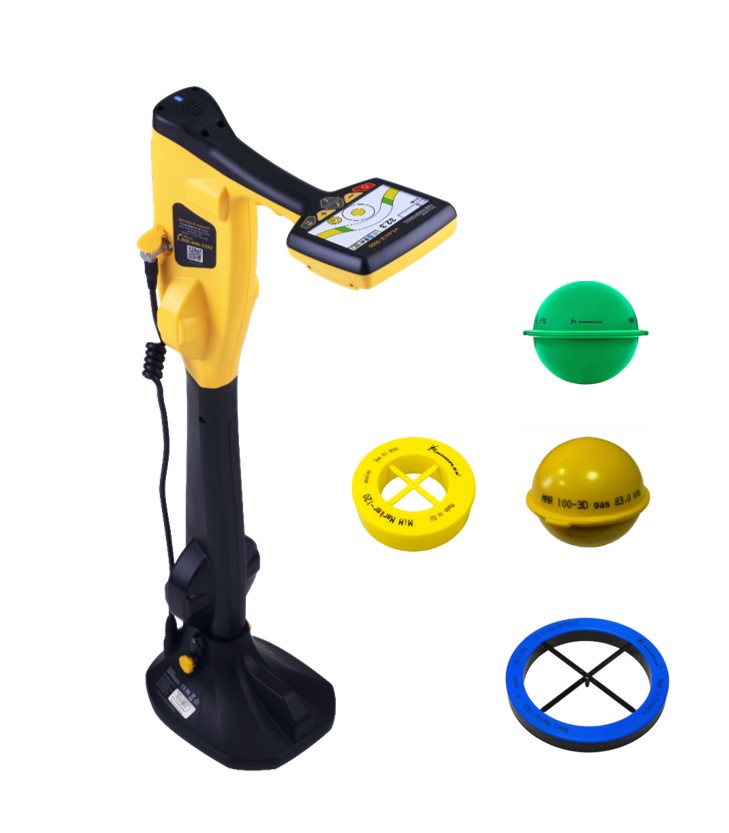

• Зонды (водонепроницаемые автономные передатчики, используемые в трубах и каналах)

Отображаемая информация

• Стандартный режим поиска с отображением «линейчатой диаграммы» (максимум; максимум с указателями направления; минимум; размытый максимум; минимум, обнаруженный при помощи двух комплектов антенн; максимум без определения ориентации, размытый максимум без определения ориентации)
• Режим отображения графика поперечной схемы – визуальная оценка качества и искажения сигнала
• Специальный режим поиска зондов – указатели направления для перемещения к зонду вдоль полярной оси
• Режим отображения вектора – полностью автоматический поиск, включая информацию о смещении, глубине и неопределенности поиска
• Вид сверху (план)– графическое представление расположения кабеля, сформированное в полностью автоматическом режиме, без указания направления кабеля
• Мощность сигнала – линейчатая диаграмма и числовое значение
• Пропорциональное отображение указателей влево / вправо
• Компас: круговой индикатор направления
• Автоматическое распознавание вспомогательных принадлежностей
• Специальные окна для некоторых вспомогательных принадлежностей
• Расположение линии – измерение глубины и силы тока
• Поиск зондов – измерение глубины
• Уровень усиления (в дБ)
• Выбранная частота
• Уровень заряда аккумуляторных батарей
• Громкость динамика
• Состояние Bluetooth и GPS
• Меню и подменю для конфигурирования изделия
• Настраиваемое пользователем окно-заставка

Конфигурация

Интуитивно-понятное меню настройки позволяет пользователю сконфигурировать:

• Частоту, включаемую при нажатии на кнопку «f»
• Режим поиска, включаемый при нажатии на кнопку «m»
• Окно настройки, отображаемое при длительном нажатии на кнопку «m»
• Единицы измерения (футы / м)
• Звук (тон) – нормальный / модулированный
• Язык русский
• Непрерывное измерение глубины / силы тока
• Громкость динамика
• Подсветка
• Подключение Bluetooth-устройств (при наличии)
• Радиоканал для передатчика (при наличии)
• Предупреждения (чрезмерное отклонение, сигнал от воздушного кабеля, малая глубина кабеля, слишком сильный сигнал)
• Автоматическое выключение – возможные настройки: отключение через 5 минут, отключение через 10 минут, функция не используется

Регистрация данных

• Внутренний накопитель, на котором может храниться до 50 миллионов записей
• Для каждого места сохраняются следующие параметры: глубина, сила тока, дата, время, режим, уровень усиления, частота, неопределенность поиска, долгота, широта и высота над уровнем моря
• При подключении к GPS-модулю (через Bluetooth) данные регистрируются с указанием координат, даты и времени

Передача данных

С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в форматах xlx, txt, fhp, kml (Google earth).

Рабочие частоты

• Частоты могут настраиваться в диапазоне от 16 Гц до 200 кГц
  • Сеть: 50 Гц и 60 Гц
  • Радио: 22,7 кГц, ширина полосы – 10 кГц
• Опциональная функция определения направления сигнала (SD) – усовершенствованные модели позволяют определять направление выходного тока.
  • Функция SD для США: 256 Гц / 512 Гц, функция SD для Европы: 320 Гц / 640 Гц

Режимы работы

• Классический режим представления (линейчатая диаграмма, состоящая из 2 частей)
• Режим Поперечная схема или Мин/макс режим– отображение максимума и минимума для сравнения формы искажения
• Вид сверху – просмотр плана (без учета направления)
• Режим отображения вектора (поперечное положение и глубина)
• Поиск зондов

Регулировка усиления / масштабирования

Ручная регулировка усиления выполняется при помощи кнопок «+» и «-»; возврат в центр (60% от полного значения) выполняется одним нажатием на кнопку

Кнопки «+» и «-» используются для изменения величины вектора в зависимости от глубины и смещения кабеля

Регистрация данных

• 50 миллионов записей
• Записи включают в себя информацию о глубине, силе тока, частоте, режиме, коэффициенте усиления, мощности сигнала, GPS-координатах, дате и времени (при включенном Bluetooth-модуле)

Передача данных

С помощью программы MyLocator компании «Vivax-Metrotech», которую бесплатно можно загрузить с сайта: www.vivax-metrotech.com. Данные могут быть сохранены в следующих форматах: xlx, txt, fhp, kml (Google earth)

Точность

Точность определения места:

• Более 3 м – 5% от глубины
• До 3 м – 3% от глубины

Точность измерения глубины:

3% от глубины

Точность измерения силы тока:

• 5% от фактического значения силы тока – более 3 м
• 3% от фактического значения силы тока – более 3 м

Диапазон значений глубины:

Зависит от мощности сигнала, излучаемого в сторону трассоискателя

Значения указаны для одного источника неискаженного сигнала

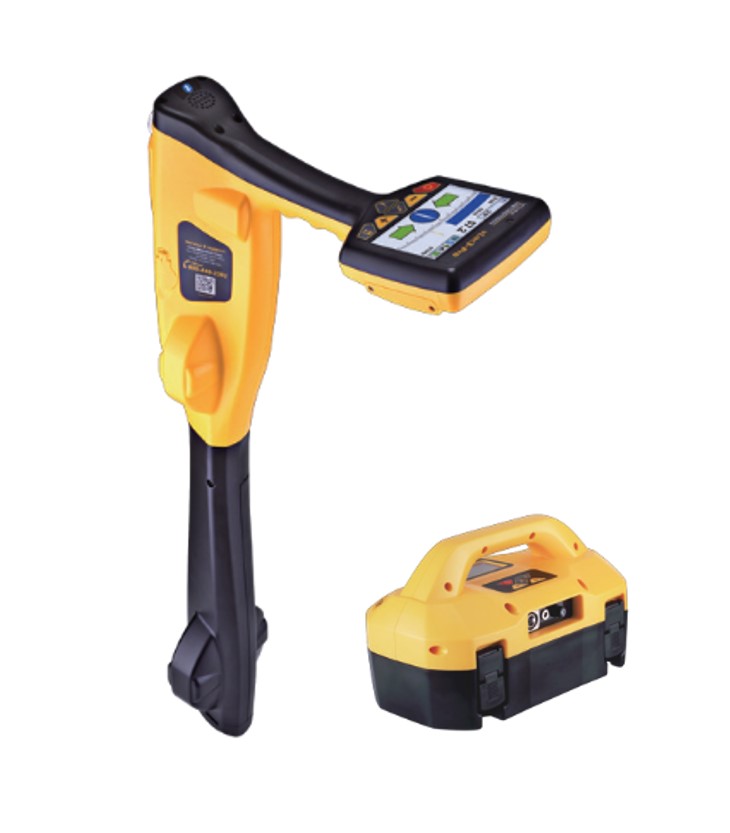

Совместимые передатчики

Loc-5STx, Loc-5DTx, Loc-10Tx и Loc3-10Tx
