Стандартный калибровочный образец V2 для ультразвуковой дефектоскопии

Производитель стандартных образцов: Россия

Гарантия на калибровочный образец V2/25: 12 месяцев.

Назначение

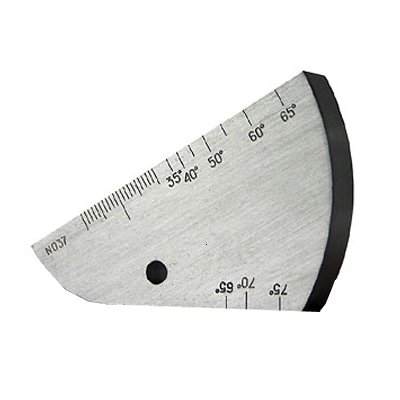

Стандартный образец №2 (V2; K2) предназначен для:

- настройки длительности развертки (диапазона контроля) при работе с прямым пьезоэлектрическим преобразователем (ПЭП). Прямой ПЭП устанавливают на боковую поверхность (позиция 1) и в зависимости от требуемого диапазона настройки. По числу донных импульсов перемноженных на толщину образца устанавливают требуемый диапазон контроля для прямого ПЭП в миллиметрах;

- настройки длительности развертки при работе с наклонным ультразвуковым преобразователем. Для этого наклонный ПЭП устанавливают в позицию 1 или 2, в зависимости от установки требуемого диапазона настройки, небольшими перемещениями получают максимальный эхо-сигнал от цилиндрической поверхности радиусом 25 мм или 50 мм.

Для позиции 1 возможна установка длительности развертки по донным эхо-импульсам от цилиндрических поверхностей на 25 мм, 100 мм, 175 мм; а для позиции 2 возможные установки длительности развертки могут быть 50 мм, 125 мм, 200 мм;

- определения точки «0» выхода ультразвуковых колебаний и стрелы наклонного ПЭП. Для этого наклонный ПЭП устанавливают в позиции 1 или 2, и небольшими перемещениями получают максимальный эхо-сигнал от цилиндрической поверхности радиусом 25 мм или 50 мм. В этом положении точка выхода «0» расположена в центре радиусов образца (риска напротив отверстия диаметром 5мм), а стрела отсчитывается по миллиметровой шкале от точки «0» выхода УЗК до торца преобразователя в направлении прозвучивания;

- определения угла ввода наклонного ПЭП. Для этого ПЭП устанавливают в положения В, для углов ввода 35...65°, или Г для углов ввода 65...75°. Величину угла считывают при максимальной амплитуде эхо-сигнала от отверстия диаметром 5 мм по риске угловой шкалы напротив точки выхода УЗ луча;

- настройка чувствительности дефектоскопа с прямым ПЭП. (ПЭП может быть в положениях 1 или 2). В положении a последовательность донных эхо-сигналов может применяться в качестве калибра для настройки чувствительности. В положении b используется эхо-сигнал максимальной амплитуды от отверстия диаметром 5 мм;

- настройки чувствительности дефектоскопа при работе с наклонным ПЭП. Для этого могут быть использованы как сигналы от цилиндрических поверхностей радиусом 25 мм или 50 мм, так и сигнал от отверстия 5 мм.

Отличительные особенности

Стандартный калибровочный образец №2 (V2) по форме и размерам удобен для использования при непосредственном ультразвуковом контроле, удобен при транспортировке, т.к. имеет малые габариты, вес и поэтому всегда может находиться у оператора. Однако имеет ограниченную область применения, в частности, он не предназначен для полной проверки настройки ультразвуковых дефектоскопов.

По сравнению с калибровочным образцом №1 (V1) диапазон использования образца №2 (V2) меньше и ограничивается применением с использованием малогабаритных и миниатюрных преобразователей.
