Стандартные образцы из комплекта КМД4-У с отражателем типа «плоскодонное отверстие» по ГОСТ 23667-85

Производитель стандартных образцов: Россия

Гарантия на образцы КМД 4-0: 12 месяцев.

Назначение

Образцы предназначены для измерения параметров ультразвуковых импульсных дефектоскопов по ГОСТ 23667-85.

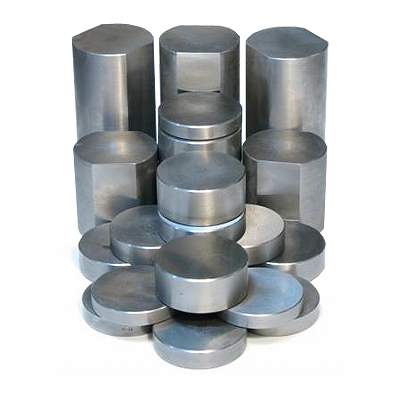

Образцы изготовлены из горячекатанной коррозионностойкой, жаропрочной и жаростойкой стали круглого сечения марки 40Х13 диаметром 100 мм. Образец представляет собой изделие в виде прямого цилиндра, ограниченного двумя плоскими поверхностями: рабочей и опорной. Со стороны опорной поверхности в образцах сделано несквозное цилиндрическое отверстие с плоским дном (плоскодонный отражатель). На образцах высотой 65 мм и более сделаны две лыски, параллельные друг другу и оси образца. Лыски предназначены для проведения измерений затухания продольных ультразвуковых колебаний (УЗК) в образцах при их метрологической аттестации и поверке.

Образцы позволяют измерять следующие параметры дефектоскопов, работающих в диапазоне частот от 1 до 10 МГц с прямыми раздельно-совмещенными преобразователями:

• отклонение условной чувствительности по эффективному параметру отражателя по глубине залегания от номинальной;
• запас чувствительности;
• диапазон зоны контроля по дальности;
• мертвую зону;
• предельную чувствительность по эффективному параметру отражателя;
• погрешность глубиномера;
• условную разрешающую способность по глубине залегания и фронту;
• частоту дефектоскопа.

Комплект поставки:

В комплект входят двадцать пять образцов, отличающихся друг от друга высотой, глубиной залегания и диаметрами отражателей.

*Технические характеристики и комплект поставки КМД 4 могут быть изменены производителем без предварительного уведомления.
