Артикул: АDS-4108
|

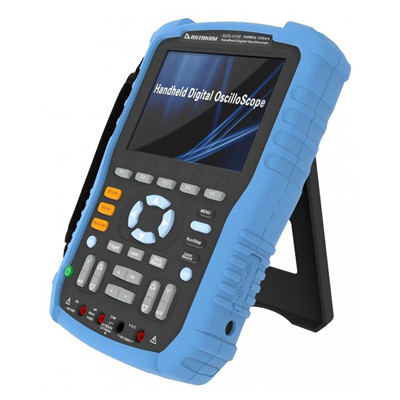

Осциллограф - мультиметр: полоса 100 МГц, 2 изолированных канала, макс. дискретизация 1 Гвыб/сек (эквив. 50 Гвыб/сек), макс. длина записи 2 М точек, вер. разр. 8 бит, разв. по верт. 5 мВ - 100 В/дел., по гор. 2,5 нс - 50 с/дел., 32 автоизмерения, курсорные измерения, запуск: фронт, импульс, видео, ск.нарастания, поочередный, матем. и БПФ, построение трендов: 800 кБ (осциллограф), 1,2 МБ (мультиметр), регистратор - 7 МБ , встр.частотомер. встроенный мультиметр: измерение напряжения (AC,DC), тока (AC,DC), сопротивления, емкости, прозвонка цепи, проверка диодов. USB Device, USB Host, цветной 5,7" ЖКИ, аккумуляторное питание, Размеры 163 х 260 х 53 мм, вес 2,5 кг.
Технические характеристики осциллографа АDS-4108:
|
Режим осциллографа |
||
|
Количество каналов |
2 |
|
|
Полоса пропускания |
100 МГц |
|
|
Вход |
Связь по входу |
открытый, закрытый, земля |
|
Входной импеданс |
1 МОм ±2% || 18 пФ ±3 пФ |
|
|
Учет ослабления пробников |
1X, 5X, 10X, 50X, 100X, 500X, 1000X |
|
|
Параметры горизонтальной системы |
Диапазон частоты выборки |
50 Выб/сек ~ 1 Гвыб/сек (один канал), |
|
Глубина записи |
1 М на канал |
|
|
Коэффициент развертки |
2.5 нс/дел - 50 с/дел |
|
|
Погрешность времени выборки и времени задержки |
±50 ppm |
|
|
Параметры вертикальной системы |
Вертикальное отклонение |
5 мВ/дел - 100 В/дел |
|
АЦП |
8 бит |
|
|
Диапазон смещения |
±1.6 В (2 мВ ~ 200 мВ), |
|
|
Полоса пропускания для аналогового сигнала |
100 МГц |
|
|
Низкочастотный предел |
≤10 Гц (-3dB) |
|
|
Время нарастания |
≤3.5 нс |
|
|
Погрешность коэф. усиления |
≤±3% |
|
|
Максимальное входное напряжение |
1000 Вскз CAT II / 600 Вскз CAT III между двумя входами осциллографа (дифференциальное напряжение); |
|
|
Измерения |
Курсорные |
Ручные, слежение, авто |
|
Автоматические |
Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot, Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
|
Математические операции |
+, -, *, / , БПФ |
|
|
БПФ |
4 окна: Rectangle, Blackman, Hanning, Hamming |
|
|
Система запуска |
Тип запуска |
Фронт, импульс, видео, скорость нарастания; поочередный |
|
Диапазон уровня запуска |
CH1, CH2: ±6 делений от центра экрана |
|
|
Блокировка уровня запуска |
100 нс ~ 1.5 с |
|
|
Запуск по фронту |
нарастающий, спадающий, нарастающий и спадающий |
|
|
Запуск по длительности импульса |
(>, <, =) положительная полярность импульса, |
|
|
Запуск по видеосигналу |
NTSC, PAL и SECAM |
|
|
Запуск по скорости нарастания |
(>, <, =) положительная полярность импульса, |
|
|
Поочередный запуск |
Режим запуск для CH1: Edge, Pulse, Video, Slope |
|
|
