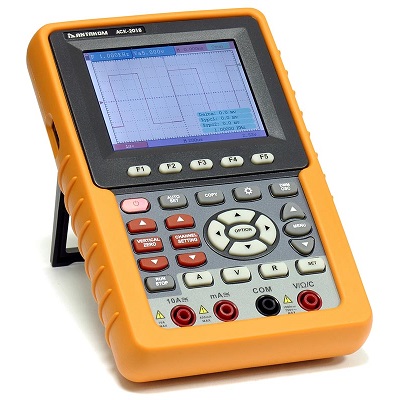

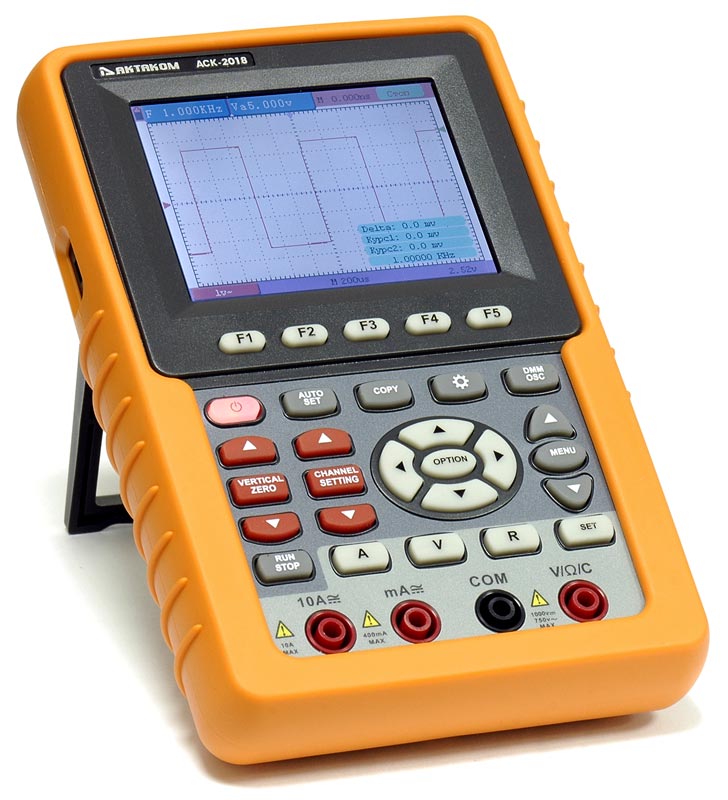

Осциллограф - мультиметр АСК-2018, полоса 20 MHz, 1 канал, цветной ЖКИ, дискретизация 100 Мвыб/сек, длина записи 6 кБт/кан., вер. разр. 8 бит, разв. по верт. 5 мВ...5 В/дел., по гор. 5 нс...100 с/дел., 20 автоизмерений, курсорные измерения, видео синхр. с выбором строки, макс. вход. напряж. 400 Впик, встроенный мультиметр, USB интерфейс, бесплатное (в комплекте поставки) программное обеспечение AKTAKOM DSO Soft и AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения, аккумуляторное питание, размеры 180x115x40 мм, масса 645 г.

Гарантийный срок: 14 месяцев

Назначение прибора:

Осциллограф АСК-2018 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.

Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

• 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B、Delay A→B
• курсорные измерения
• режим мультиметра
• интерполяция sin(x)/x
• хранение осциллограмм: 4 осциллограммы
• цветной ЖКИ дисплей
• USB интерфейс для связи с ПК, программное обеспечение
• автономная работа от встроенного аккумулятора

Технические характеристики

в режиме осциллографа

• 1 канал
• полоса пропускания 20 МГц
• максимальная частота дискретизации 100 Мвыб/сек
• время нарастания 17,5 нс
• вертикальная чувствительность 5 мВ/дел ... 5 В/дел
• вертикальное разрешение 8 бит
• погрешность ± 5%
• входной импеданс 1 МОм ± 2%

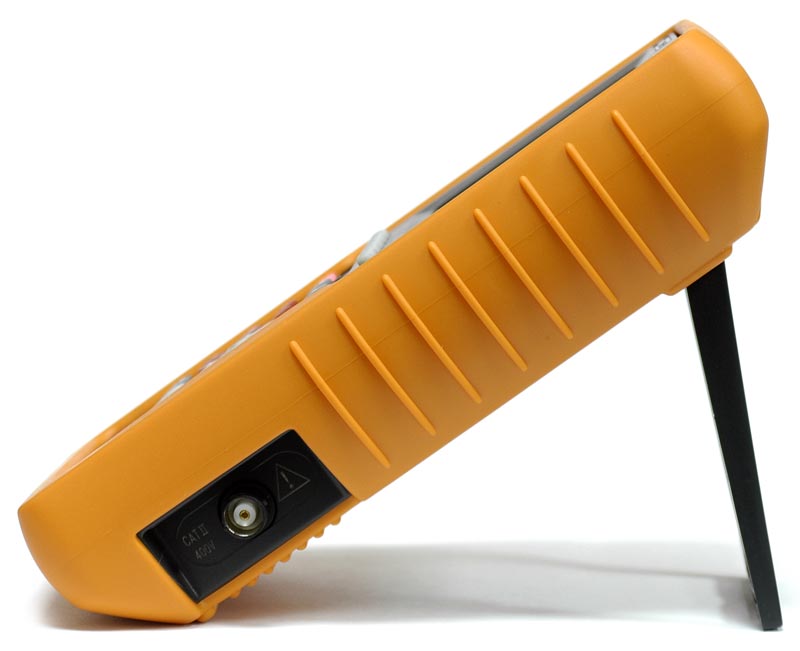

• максимальное входное напряжение 400 Впик
• входы: АС, DC, GND
• коэффициент развертки 5 нс/дел ... 100 с/дел
• память 6 К
• режимы синхронизации: фронт, видео
• регулируемый гистерезис уровня запуска: 0,2...1 дел
• пиковый детектор
• функция усреднения (4...128)
• частотомер 6-ти разрядный, диапазон 2 Гц...20 МГц

в режиме мультиметра

• режим тестирования диодов
• режим прозвонки цепи

Общие характеристики

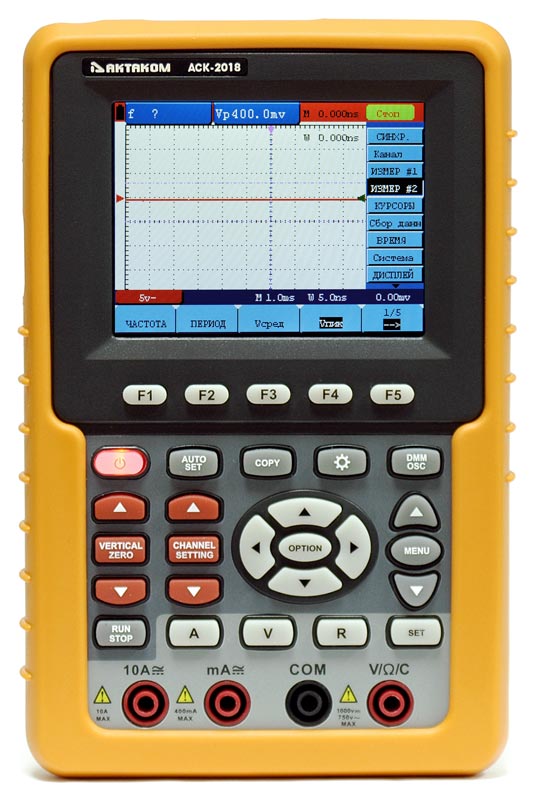

• Дисплей 3,5 дюйма цветной ЖКИ, разрешение 320x240 точек, 65536 цветов
• Питание: 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
• Потребляемая мощность не более 6 Вт
• Время работы от аккумулятора до 4 часов
• Габаритные размеры 180x115x40 мм
• Масса 0,455 кг
• Габаритные размеры в упаковочной таре 290х140х425, вес 2,61 кг.

Программное обеспечение

Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух  форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:

• в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной.

• режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных.
• в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.

Кроме того, Актаком DSO-Soft  позволяет проводить курсорные измерения для анализа сигналов.

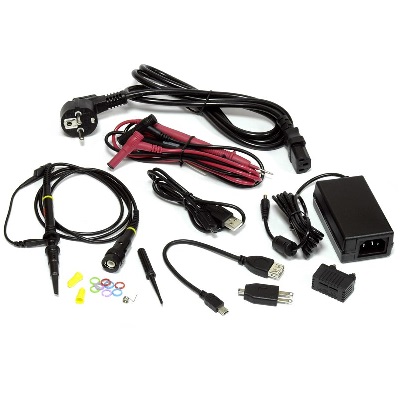

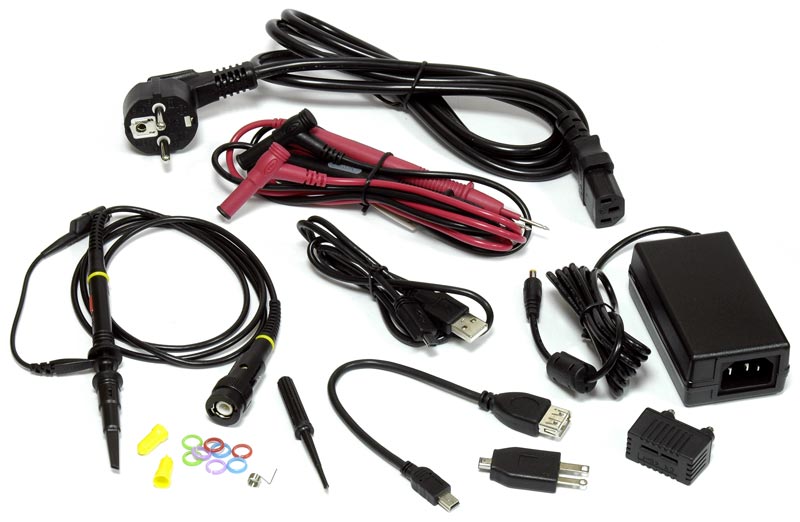

Стандартная комплектация

• прибор
• сетевой адаптер
• осциллографический щуп
• измерительные щупы к мультиметру – 2 шт.
• модуль расширения для измерения малых емкостей

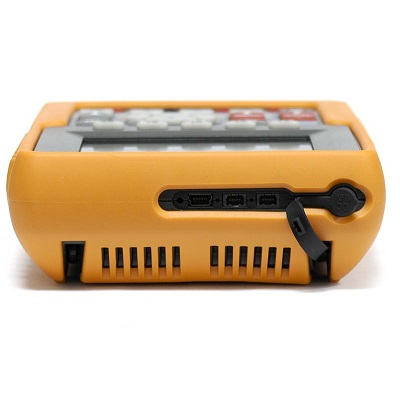

• USB кабель для подключения к ПК
• токовый шунт
• устройство для калибровки осциллографических пробников
• руководство по эксплуатации

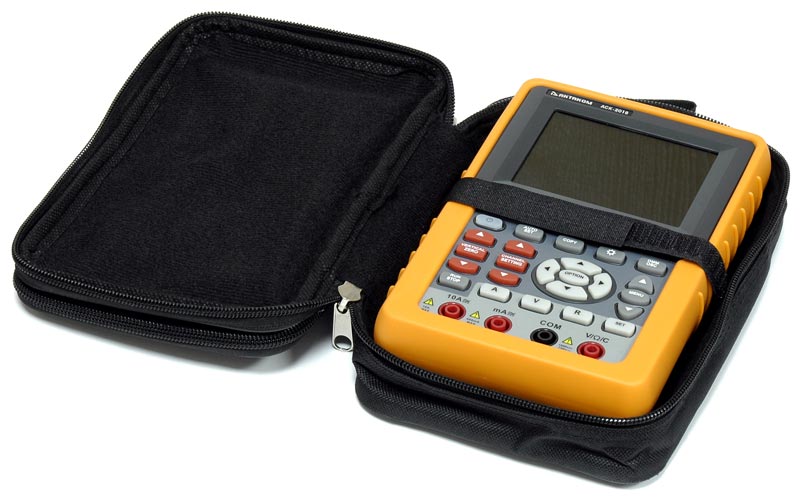

• мягкий футляр для транспортировки
• Программное обеспечение
  • Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов
  • Aktakom DSO-Soft Программное обеспечение для портативных осциллографов
  • AULFConverter Конвертер файлов формата AKTAKOM USB Lab

Дополнительная комплектация

• Программное обеспечение Aktakom DSO-Reader Pro Программное обеспечение для портативных осциллографов

Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
