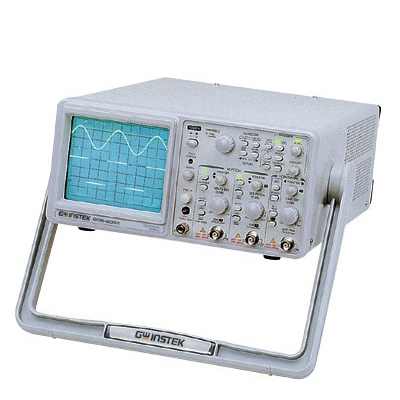

Аналоговый двухлучевой осциллограф. Универсальные двухлучевые осциллографы имеют широкую полосу частот, до 50 МГц при высокой чувствительности по вертикали, от 1 мВ до 20 В/дел. Приборы выгодно отличаются своими расширенными возможностями: 6-разрядный цифровой измеритель частоты с точностью 0.01%.
На дисплее осциллографа могут одновременно отображаться две формы одной осциллограммы: в реальном масштабе и увеличенном.
|
Характеристики |
Параметры |
Значения |
|
Канал вертикального отклонения |
Полоса пропускания (-3дБ) |
0…50 МГц (0...7 МГц при 1мВ/дел, 2мВ/дел) |
|
Коэф. отклонения (Коткл.) |
1 мВ/дел…20 В/дел (шаг 1-2-5) |
|
|
Погрешность установки Коткл. |
± 3% (5 мВ/дел...20 В/дел) |
|
|
Регулировка Коткл. |
Плавное перекрытие в 2.5 раза |
|
|
Время нарастания |
≤ 7нс (≤ 50нс при 1мВ/дел, 2мВ/дел) |
|
|
Входной импеданс |
1 МОм/25 пФ |
|
|
Макс. входное напряжение |
400 В (DC + ACпик.) при ≤ 1кГц |
|
|
Режимы работы |
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
0.2мкс/дел…0.5с/дел (шаг 1-2-5), растяжка х5, х10, х20 |
|
Погрешность установки Кразв. |
±3% |
|
|
Регулировка Кразв. |
Плавное перекрытие в 2.5 раза |
|
|
Мин. значение Кразв. |
100нс/дел (10нс/дел – 50нс/дел – некалиброванные) |
|
|
Синхронизация |
Режимы синхронизации |
Автоколебательный, ждущий, ТВ (кадр, строка) |
|
Источники синхронизации |
Автовыбор, канал 1, канал 2, сеть, внешний |
|
|
Фильтры синхронизации |
Связь по переменному току, ФВЧ, ФНЧ |
|
|
Внешняя синхронизация |
Макс. уровень: 400 В (DC + ACпик.) при ≤ 1кГц |
|
|
Функция HOLD-OFF |
Ручная регулировка стабильности запуска развертки |
|
|
Курсорные измерения (GOS-6031) |
Функции |
DV, DТ, 1/DТ |
|
Разрешение |
1/25 деления |
|
|
Диапазон эфф. измерений |
По вертикали ±3 дел., по горизонтали ±4 дел |
|
|
ИЗМЕРЕНИЕ ЧАСТОТЫ (GOS-6031) |
Частотный диапазон |
50 Гц…50 МГц |
|
Погрешность измерения |
±0,01% (0,05% в диапазоне частот от 50 Гц до 1 кГц) |
|
|
Чувствительность |
2 дел (источник синхросигнала – кан1 или кан2) |
|
|
X-Y вход |
Полоса пропускания |
0...500 кГц (-3дБ) |
|
Коэффициент отклонения |
1мВ/дел...20В/дел |
|
|
Разность фаз X-Y |
≤ 30 в диапазоне 0...50кГц |
|
|
Z-вход |
Частотный диапазон |
0...2МГц |
|
Чувствительность |
5В (макс. до 30В DC+AСпик при ≤ 1кГц) |
|
|
Входное сопротивление |
47 кОм |
|
|
ЭЛТ |
Экран |
8?10дел. (1дел.=10мм), маркеры – 0%, 10%, 90, 100% |
|
Напряжение ускорения |
10 кВ |
|
|
Общие данные |
Напряжение питания |
100/120/230В±10%, 50/60Гц |
|
Габаритные размеры |
275?130?370мм |
|
|
Масса |
7,2кг |
|
|
Комплект поставки |
Шнур питания (1), делитель х1 / х10 (2) |
|
