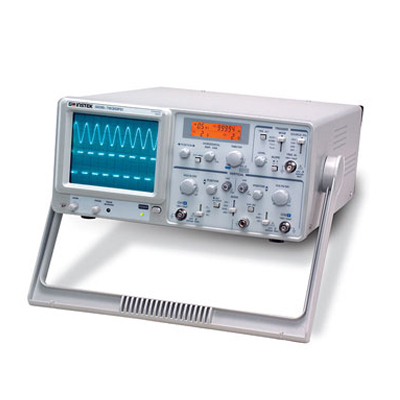

Аналоговый двухлучевой осциллограф Универсальные двухлучевые осциллографы имеют широкую полосу частот, до 50 МГц при высокой чувствительности по вертикали, от 1 мВ до 20 В/дел. Приборы выгодно отличаются своими расширенными возможностями: 6-разрядный цифровой измеритель частоты с точностью 0.01%.
На дисплее осциллографа могут одновременно отображаться две формы одной осциллограммы: в реальном масштабе и увеличенном.
|
Характеристики |
Параметры |
Значения |
|
Канал вертикального отклонения |
Полоса пропускания |
0…30 МГц (-3 дБ) (0…7 МГц при усилении ×5) |
|
Коэф. отклонения (Коткл.) |
5 мВ/дел…5 В/дел (шаг 1-2-5), усиление ×5 |
|
|
Погрешность установки Коткл. |
±3% (±5% при 1 мВ/дел, 2 мВ/дел) |
|
|
Регулировка Коткл. |
Плавное перекрытие в 2,5 раза |
|
|
Время нарастания |
≤ 11,7нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел) |
|
|
Входной импеданс |
1 МОм/25 пФ |
|
|
Макс. входное напряжение |
300 В (DC+AСпик., до 1 кГц) |
|
|
Режимы работы |
Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
|
Выход канала 1 |
≥20 мВ/дел на 50 Ом, частота 50 Гц ~ 5 МГц |
|
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка ×10 |
|
Погрешность установки Кразв. |
±3% (±5% при растяжке х10) |
|
|
Регулировка Кразв. |
Плавное перекрытие в 2,5 раза |
|
|
Синхронизация |
Источники синхронизации |
Автовыбор, канал 1, канал 2, сеть, внешний |
|
Режимы запуска развертки |
Автоколебательный, ждущий, ТВ (кадр, строка) |
|
|
Уровень внеш синхронизации |
До 300 В (DC+Acпик., до 1 кГц) |
|
|
Вход внешней синхронизации |
1 МОм/30 пФ |
|
|
X-Y вход |
Полоса пропускания |
0…500 кГц (-3 дБ) |
|
Коэффициент отклонения |
5 мВ/дел…5 В/дел (±4%) |
|
|
Разность фаз X-Y |
≤ 3° в диапазоне 0…50 кГц |
|
|
Z-вход |
Частотный диапазон |
0…2 МГц |
|
Чувствительность |
≥5 В (макс. до 30 В DC+ACпик., до 1 кГц) |
|
|
Входное сопротивление |
47 кОм |
|
|
ЭЛТ |
Размер экрана |
8×10 дел. (1 дел.=10 мм) |
|
Напряжение ускорения |
2 кВ |
|
|
ЖК - индикатор |
Функции |
Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов) |
|
Подсветка |
Оранжевая |
|
|
Частотомер |
Диапазон |
50 Гц…30 МГц |
|
Число разрядов |
5 |
|
|
Погрешность измерения |
±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц |
|
|
Чувствительность |
> 2 делений по горизонтальной оси |
|
|
Общие данные |
Напряжение питания |
115 В / 230 В ±15%, 50/60 Гц |
|
Габаритные размеры |
310 × 150 × 455 мм |
|
|
Масса |
8,2 кг |
|
|
Температура хранения |
-10~+70 °C при влажности не более 70% |
|
|
Комплект поставки |
Шнур питания (1), пробник ×1 / ×10 (2) |
|
