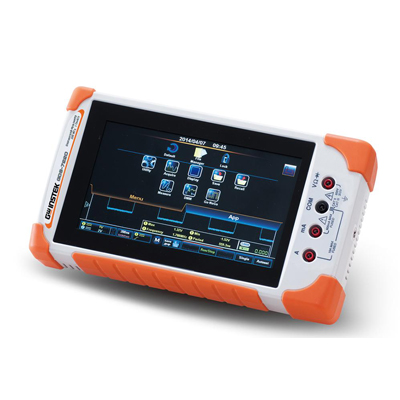

Характеристики

Параметры

GDS-7207 / GDS-7307

GDS-7210 / GDS-7310

GDS-7220 / GDS-7320

Режим осциллографа

Канал вертикального отклонения

Число вх. каналов

2

2

2

Полоса пропускания (-3 дБ)

0…70 МГц

0…100 МГц

0…200 МГц

Огранич. полосы пропуск.

20 МГц

Коэф. отклонения (Коткл.)

2 мВ/дел…10 В/дел (с шагом 1-2-5)

Погрешность установки Коткл.

± 3 %

Постоянное смещение

2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В;
1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В

Время нарастания

≤ 5 нс

≤ 3,5 нс

≤ 1,75 нс

Входной импеданс

1 МОм (± 2 %) / 16,5 пФ

Макс. входное напряжение

300 Вскз, Кат II

Связь по входу

Открытый, закрытый, “земля”

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел

Погрешность установки Кразв.

± 0,002 %

Режимы работы

Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y

Синхронизация

Источники синхросигнала

любой из каналов

Режимы запуска развертки

Автоколебательный, ждущий, однократный

Тип синхронизации

По фронту,  ТВ-синхронизация, по длительности импульса, чередующийся запуск
Пред- (10 дел.) и послезапуск (1000 дел)

Связь входа синхронизации

ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC

Чувствительность синхронизации

0…25 МГц: 0,5 дел или 5 мВ;  25…70/100/200 МГц: 1,5 дел или 15 мВ

Аналого-цифровое преобразование

Разрешение по вертикали

8 бит

Макс. частота дискретизации

1 ГГц

Интерполяция

SinX/x

Объем памяти

5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx)

Пиковый детектор

10 нс

Режимы работы

Выборка, пик. детектор; усреднение (2…256), накопление, однократн.

Регистратор

30000 осциллограмм

Курсорные измерения

Функции

DU; DT; 1/DT

Автоматические измерения

Функции по вертикали

Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе и др.

Функции по горизонтали

Частота; период; время нарастания и спада; +/- длит. импульса, +/-
скважность.

Измерение задержки

FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза

Частотомер

Диапазон измерений

От 2 Гц до полосы пропускания

Разрешение

6 разрядов

Дополнительные возможности

Интерфейс

USB (изолированный)

Математика

Сложение, вычитание, умножение, деление, БПФ, инверсия

ПО

OpenWave 200

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц

Встроенный flash диск

120 МБ

Режим мультиметра

Разрешение индикатора

Максимальная индикация

«50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx

Постоянное и переменное (СКЗ) напряжение

Пределы измерения напряжений

DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В
AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц)

Вх. сопротивление

10 МОм

Погрешность

DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)
GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)

AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц

Постоянный и переменный (СКЗ) ток

Предел измерений тока

DC: 50 мА, 500 мА,10 А
AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА

Погрешность измерения

DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр)
GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр)

AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц

Сопротивление

Предел измерений

500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм

Диапазон измерений

50 Ом … 5 МОм

Погрешность

500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр)

Температура
(GDS-73xx))

Диапазон

-50…1000 °С

Разрешение

0,1 °С

Термопары

B, E, J, K, N, R, S, T

Прозвон цепи

Порог срабатывания

< >

Индикация

Непрерывный зв. сигнал

ИСПЫТАНИЕ P-N

Напряжение теста

0…2,8 В

Дополнительные возможности

Функции

Автовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений)

Общие данные

Дисплей

Цветной сенсорный (емкостной) ЖК-дисплей
Диагональ 17,8 см (разреш. 480 х 800),

Напряжение питания

Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А;
Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %)

Габариты

240,2 × 136 × 59,7 мм

Масса

1,5 кг

Комплект поставки

Шнур питания (1), делитель 1:1/1:10 (2), РЭ (1), тестовые провода GTL-207 (2), кейс (GSC-010) и сумка (GSC-011) для переноски, адаптер питания (GAP-001), ремешок (GWS-001).

Опции

GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) ? 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами)
