Генератор сигналов функциональный АНР-4115
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Менеджер по направлению Актаком Здравствуйте! Меня зовут Ярцев Олег.
Телефон: +7 (495) 478-03-00 доб. 132
Моб.: +7 (926) 610-24-16
E-mail: oleg@geo-ndt.ru
ОПИСАНИЕ
ОТЗЫВЫ
ВОПРОСЫ

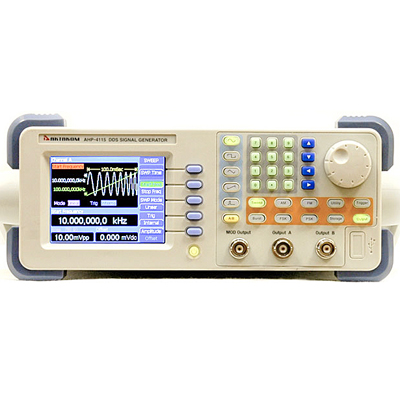

Генератор сигналов функциональный АНР-4115
2 канала. Канал 1: частотный диапазон: 1 мкГц...110 МГц (синус); выходной уровень: -127...+13 дБм; тип модуляции: АМ, ЧМ, ЧМн, ФМн; качание частоты; режим пачки. Канал 2: частотный диапазон: 1 мкГц...2 МГц (синус); амплитуда выходного сигнала (выс.импеданс) до 6 Впик-пик; 5 форм сигналов.
DDS технология. Погрешность опорного генератора: 5 ppm. Фазовый сдвиг: 0..360. Интерфейс: RS-232. 3.5" QVGA дисплей. Размеры: 255х170х370 мм. Вес: 4 кг.
Отличительные особенности:
Прямой цифровой синтез Высокая стабильность и точность установки частоты Высокое разрешение (до 1 мкГц) Малый уровень искажений Количество каналов: 2 Форма выходного сигнала: канал 1: синус; канал 2: синус, меандр, импульс, треугольник, пила Модуляция: АМ, ЧМ, ЧМн, ФМн Режимы свипирования по амплитуде и частоте Режим выдачи пачек импульсов (1…10000) 3.5" QVGA ЖК дисплей Интерфейс RS-232
Технические характеристики генератора сигналов АНР-4115:
Параметр Значение
Частотный диапазон (синус)
канал 1 1 мкГц…110 МГц
канал 2 1 мкГц…2 МГц
Наилучшее разрешение по частоте
канал 1 1 мкГц
канал 2 1 мкГц
Точность установки ± 5 ppm (канал 1 и 2)
Амплитуда/Уровень (50 Ом)
канал 1 0,1 мкВскз...1,0 мкВскз / -127 дБм…+13 дБм
канал 2 0,01 мВпик-пик …3 Впик-пик
Минимальное разрешение
канал 1 0,01 мкВ/0,001 дБ
канал 2 0,01 мВ
Точность
канал 1 ± 2 дБ
канал 2 (<100 > ± (5% + 5 мВ)
Синусоидальный сигнал
Коэффициент гармоник канал 1 -30 дБн (уровень <+4 >
Амплитудная модуляция АМ (канал 1)
Глубина АМ 0…120% (≤ 80 МГц), 0…80% (> 80 МГц) на уровне <+4 >
Частота модуляции 100 мГц…10 кГц
Источник внутренний/внешний
Частотная модуляция ЧМ (канал 1)
Девиация частоты 100 мГц…10 кГц (≤ 80 МГц); 100 мГц…1 кГц (> 80 МГц)
Частота модуляции несущ./2 (≤ 80 МГц); 1 мкГц…100 кГц (> 80 МГц)
Источник внутренний
Частотная манипуляция ЧМн (канал 1)
Диапазон F1, F2 (4 диапазона) 1 мкГц…80 МГц (скорость FSK < >80 МГц…120 МГц (скорость FSK < >120 МГц…200 МГц (скорость FSK < >200 МГц…300 МГц (скорость FSK < >
Источник внутренний/внешний
Фазовая манипуляция ФМн (канал 1)
Фазовый сдвиг 0…360°
Временной сдвиг 0.1 мс…800 с
Источник внутренний
Свипирование (канал 1)
Закон линейное и логарифмическое, по амплитуде и частоте
Начальная частота 100 мГц…300 МГц (4 диапазона)
Цикл свипирования 1 мс…800 с (лин. < > 80 МГц)
Режим пачек (канал 1)
Количество циклов 1…10000
Временной сдвиг 0.1 мс…800 с
Источник внутренний/внешний
Общие характеристики
Питание сети 110…127 В/ 220…240 В
Габаритные размеры 255x170x370 мм
Масса 4 кг
Комплект поставки:
Генератор сигналов АНР-4115 Кабель питания Соединительный кабель BNC – 2 шт. Руководство по эксплуатации
