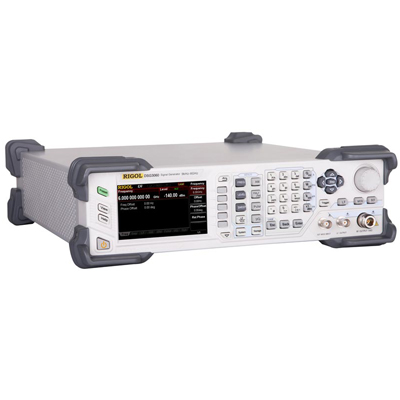

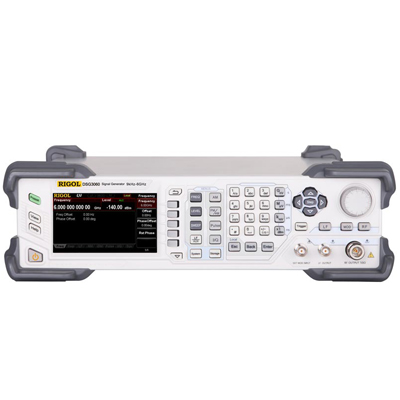

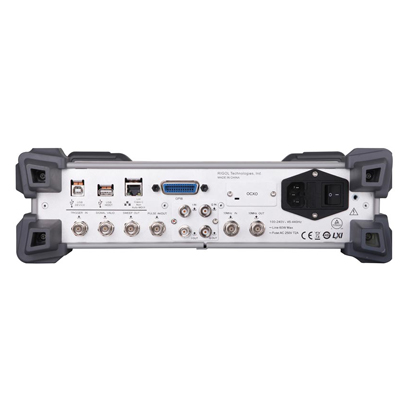

Генератор сигналов высокочастотный Rigol DSG3060 позволяет формировать ВЧ и РЧ сигналы в диапазоне частот от 9 кГц до 6 ГГц. Широкий диапазон частот обеспечивает генератору сигналов Rigol DSG3060 применение при разработке и тестировании средств связи, потребительской электроники, аудио- и видеотехники и др. Помимо СВЧ генератора, модулятора и генератора импульсов, генератор сигналов Rigol DSG3060 дополнительно может иметь входы и выходы векторной I/Q модуляции. Благодаря возможности дистанционного управления генератором сигналов Rigol DSG3060 по интерфейсу LAN (LXI) его можно использовать в измерительных лабораториях любой конфигурации.
|
ЧАСТОТА |
|||||
|
Частотные характеристики |
|||||
|
Диапазон частот |
9 кГц ~ 6 ГГц |
||||
|
Разрешение |
0,01 Гц |
||||
|
Скорость переключения |
|
||||
|
Фазовый сдвиг |
настраиваемый, с шагом 0,01° |
||||
|
Частотные диапазоны |
|||||
|
Диапазоны |
Значение частоты |
N |
|||
|
1 2 3 4 5 6 7 8 9 |
f ≤ 23,4375 МГц 23,4375 МГц < > |
1 0,03125 0,06625 0,125 0,25 0,5 1 2 4 |
|||
|
Внутренний источник опорной частоты |
|||||
|
Частота опорного генератора |
10 МГц |
||||
|
Температурная стабильность (0°С ~ 50°С) |
<0,5 > |
||||
|
Старение |
|
||||
|
Выход внутреннего опорного генератора |
Частота |
10 МГц |
|||
|
Уровень |
+8 дБ (типичное) |
||||
|
Выходной импеданс |
50 Ом (номинальное) |
||||
|
Вход для внешнего опорного генератора |
Частота |
10 МГц |
|||
|
Уровень |
0дБ ...+10 дБ (типичное) |
||||
|
Входной импеданс |
50 Ом (номинальное) |
||||
|
Максимальная девиация |
±5 ppm |
||||
|
Свипирование по частоте |
|||||
|
Рабочие режимы |
пошаговое, по списку |
||||
|
Режим |
одиночное, непрерывное |
||||
|
Диапазон |
полный |
||||
|
Форма |
треугольник, пила |
||||
|
Шаг изменения |
линейный, логарифмический |
||||
|
Количество точек |
пошаговое: 2...65535 по списку: 1...6001 |
||||
|
Временной диапазон |
20 мс...100 с |
||||
|
Запуск |
Авто, ручной, внешний, по шине (GPIB, USB, LAN) |
||||
|
Спектральный состав |
|||||
|
Гармонические искажения (CW режим, 1 МГц < > |
< > |
||||
|
Субгармонические искажения (CW режим) |
f ≤ 3 ГГц |
< > |
|||
|
3 ГГц < > |
< > |
||||
|
Негармонические искажения (CW режим, уровень >-10дБм, отстройка >10 кГц) |
f ≤ 1,5 ГГц |
< > |
|||
|
1,5 ГГц < > |
< > |
||||
|
3 ГГц < > |
< > |
||||
|
Собственный фазовый шум (CW режим, измер.диапазон 1 Гц, отстройка 20 кГц) |
f = 100 МГц |
< > |
|||
|
f = 1 ГГц |
< > |
||||
|
f = 3 ГГц |
< > |
||||
|
f = 6 ГГц |
< > |
||||
|
Общие искажения (CW режим, RMS f= 1ГГц) |
0,3 кГц...3 кГц |
< > |
|||
|
0,03 кГц...20 кГц |
< > |
||||
|
УРОВЕНЬ |
|||||
|
Диапазон установки |
|||||
|
|
Нормированное значение |
Устанавливаемое значение |
|||
|
Максимальный выходной уровень |
9 кГц ≤ f < > |
+7 дБм |
+10 дБм |
||
|
100 кГц ≤ f < > |
+13 дБм |
+15 дБм |
|||
|
1 МГц ≤ f < > |
+13 дБм |
+25 дБм |
|||
|
3 ГГц < > |
+13 дБм |
+20 дБм |
|||
|
Минимальный выходной уровень |
9 кГц ≤ f < > |
-110 дБм |
-120 дБм |
||
|
100 кГц < > |
-130 дБм |
-140 дБм |
|||
|
Абсолютная неопределенность |
|||||
|
|
|
+13 ~ -60 дБм |
-60 ~ -110 дБм |
-110 ~ -130 дБм |
|
|
Погрешность установки уровня |
9 кГц ≤ f < > |
≤0,5 дБ (тип.) |
≤0,7 дБ (тип.) |
|
|
|
100 кГц < > |
≤0,7 дБ ≤0,5 дБ (тип.) |
≤0,9 дБ ) ≤0,5 дБ (тип.) |
≤0,7 дБ (тип.) |
|
|
|
3 ГГц < > |
≤0,9 дБ ≤0,5 дБ (тип.) |
≤1,1 дБ ≤0,5 дБ (тип.) |
≤0,9 дБ (тип.) |
|
|
|
КСВН |
≤1,8 (типичное) |
|
|||
|
Установка уровня |
< > |
||||
|
Время установки (ALC=on, частота фиксирована, 20°С ~ 30°С) |
|
≤5 мс (типичное) |
|
||
|
Непрерывный режим настройки уровня (ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм |
>20 дБ (типичное) |
|
|||
|
Обратная мощность |
|||||
|
Макс. обратная мощность |
50 В DC - макс. напряжение постоянного тока 10 Вт (1 МГц < > |
|
|||
|
Свипирование по апмлитуде |
|||||
|
Рабочие режимы |
пошаговое, по списку |
||||
|
Режим |
одиночное, непрерывное |
||||
|
Диапазон |
полный уровень |
||||
|
Форма |
треугольник, пила |
||||
|
Шаг изменения |
линейный, логарифмический |
||||
|
Количество точек |
пошаговое: 2...65535 по списку: 1...6001 |
||||
|
Временной диапазон |
20 мс...100 с |
||||
|
Запуск |
Авто, ручной, внешний, по шине (GPIB, USB, LAN) |
||||
|
Основные характеристики |
|||||
|
Дисплей |
4,3-дюймовый ЖК (480×272) |
||||
|
Память |
память большого объёма: энергонезависимое запоминающее flash устройство (встроен.); USB носитель пространство для хранения данных: энергонезависимое запоминающее flash устройство (встроен.), 1 Гб |
||||
|
Питание |
100 В - 240 В (ном.), 45 Гц - 440 Гц |
||||
|
Габариты (Ш × В × Г) |
364 × 112 × 420 мм |
||||
|
Вес |
6,4 кг |
||||
Генератор сигналов
Кабель питания
Руководство по эксплуатации
импульсный генератор паттернов PUG-DSG3000
опция повышенной стабильности OCXO опорного генератора OCXO-A08
I/Q модуляция, выход огибающей IQ-DSG3000
измеритель мощности PMC-DSG3000
комплект для монтажа в стойку RM-DSG3000
|
