Генератор сигналов функциональный ADG-1005

  • Генератор сигналов ADG-1005

    /images/all/3/10460/big/img_5.jpg

    jijijij

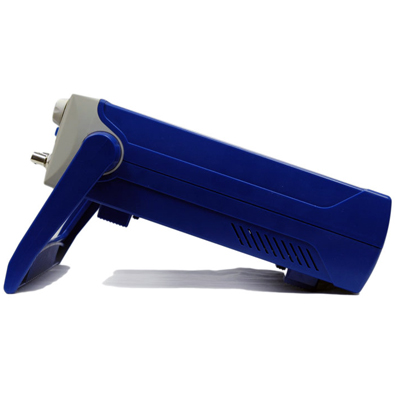

    Генератор сигналов функциональный ADG-1005
  • Генератор сигналов ADG-1005

    /images/all/3/10460/big/img_14.jpg

    Генератор сигналов ADG-1005

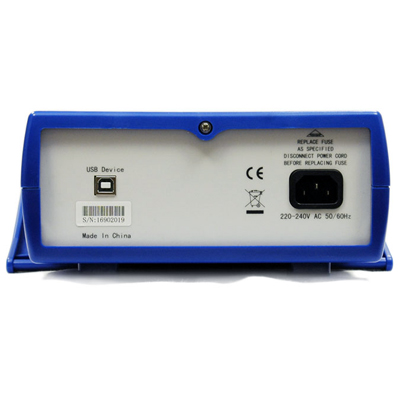

    Генератор сигналов ADG-1005
  • ADG-1005

    /images/all/3/10460/big/img_16.jpg

    1

    ADG-1005
  • Генератор ADG-1005

    /images/all/3/10460/big/img_18.jpg

    1

    Генератор ADG-1005

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Актаком


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению Актаком
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор сигналов функциональный ADG-1005



Генераторы ADG-1005 используют при формировании выходного сигнала технологию DDS (прямой цифровой синтез частоты). Этот метод позволяет обеспечить высокую точность установки частоты (50 ppm), быстрый переход с одной частоты на другую, малый уровень искажений, управление по USB по SCPI командам и много других возможностей.

Частотн. диапазон: 10 мкГц...5 МГц (Sin), DDS, разрешение 10 мкГц, амплитуда вых. сигнала 0-10 Впп (50 Ом)/0-20 Впп (откр.); 16 форм сигналов; погрешность опорного генератора: 50 ppm; частота сэмплир.: 100 Мсэмп; разреш. ЦАП – 8 бит; глубина памяти – 1К; смещение, свипирование по частоте (лин., логарифм), синхрон. SYNC. Интерфейс: USB. SCPI-программирование. Дисплей: ВФД.



Технические характеристики генератора сигналов ADG-1005:



Характеристика Значение
Частота Диапазон (синус) 10 мкГц ... 5 МГц
Диапазон (меандр) 10 мкГц ... 5 МГц
Диапазон (другие типы) 10 мкГц ... 1 МГц
Разрешение 10 мкГц, 6 цифр
Точность установки ± 50 ppm
Характеристики сигнала Количество форм 16 типов, включая 3 стандартных: синус, меандр, пила
Количество точек 1024
Частота дискретизации 100 Мвыб/с
Разрядность 8 бит
Коэффициент гармоник (синус) <-40 >
<-40 >
Время нарастания/спада (меандр, импульс) < >
Коэфф.заполнения (импульс) 0,1 ...99,9 %
Асиметрия (пила) 0,0...100,0%
Амплитуда Диапазон (импеданс 50 Ом) 0...10 Вп-п (F≤8 МГц), 0...9 Вп-п (F>8 МГц)
Диапазон (открытый контур) 0...20 Вп-п (F≤8 МГц), 0...18 Вп-п (F>8 МГц)
Разрешение 5 мВп-п (амплитуда >2 Вп-п),
0,5мВп-п (амплитуда ≤2 Вп-п)
Смещение Диапазон ±5 В (импеданс 50 Ом), ±10 В (открытый контур)
Разрешение ±5 мВ
Свипирование Диапазон полный
Время 50 мс...500 с
Закон линейный, логарифмический
Выход синхронизации Сигнал меандр, фронт нарастания ≤20 нс
Уровень TTL
Режим пачек импульсов Форма 16 типов форм сигнала
Период 1 мкс...20 с
Количество импульсов 1...1000000
Интерфейс USB
Питание 220...240 В / 50...60 Гц
Габаритные размеры 322 х 256 х 102 мм
Вес 2 кг



Комплект поставки:



  • Генератор сигналов ADG-1005
  • Кабель питания

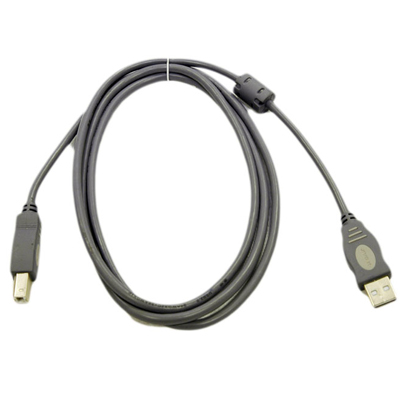

  • USB кабель
  • Руководство по эксплуатации
Введите число *


Введите число *
