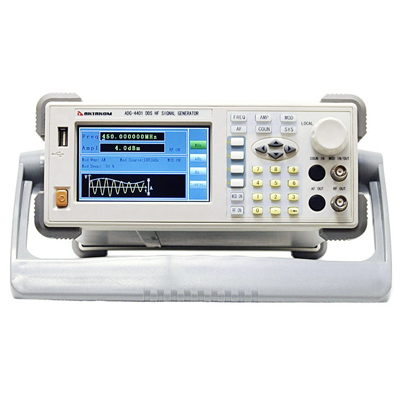

Генератор ADG-4401 используют технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от 9 кГц до 450 МГц и с уровнем выходного сигнала от 127 дБм до +13 дБм. Генератор может выдавать немодулированный сигнал, а также выдать сигналы с АМ, ФМ, ЧМ, ФМН, ЧМн модуляциями и работать в режиме качания частоты.
Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.
| Параметр | Значение |
| Частота выходного сигнала | 9 кГц … 450 МГц |
| Разрешение по частоте | 1 Гц |
| Опорный генератор | TCXO 10.000 МГц |
| Температурная стабильность | ±2.5 ppm |
| Амплитуда выходного сигнала (50 Ом) | 0,3 мкВскз … 1 Вскз |
| Выходной уровень на РЧ (50 Ом) | -105…+13 дБм нормированно -127…+13 дБм не нормированно |
| Разрешение по амплитуде | 0,1 дБ |
| Негармонические искажения, не более | -40 дБн (типичное, уровень ≤+4дБм) |
| Гармонические искажения, не более | -30 дБн (типичное, уровень ≤+4дБм) |
| Субгармонические искажения, не более | -40 дБн (типичное, уровень ≤+4дБм) |
| Нелинейность | ±1 дБ (уровень ≤+4дБм, F=400 кГц) |
| Форма выходного сигнала | синус |
| Виды модуляции | AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция) |
| Параметры амплитудной модуляции (AM) | |
| Частота несущей | 9 кГц…450 МГц |
| Глубина модуляции | 0…120% |
| Разрешение | 0.1% (при глубине <10%), >10%) |
| Погрешность | ±7% |
| Частота внутренней модуляции | 1 кГц или 400 Гц |
| Частота внешнего модулирующего сигнала | 20 Гц…10 кГц |
| Параметры FM (частотной модуляции) | |
| Частота модуляции | 0…100 кГц |
| Разрешение | 1 Гц(< > |
| Погрешность | ±7 % |
| Частота внутренней модуляции | 1 кГц или 400 Гц |
| 1 кГц или 400 Гц | |
| Девиация фазы | 0,1…6,0 рад |
| Разрешение | 0,1 рад |
| Погрешность | ±7 % |
| Модуляция | внутренняя |
| Скорость модуляции | 1 кГц или 400 Гц |
| Параметры FSK (частотной манипуляция) | |
| Уровень модулированного сигнала | TTL |
| Диапазон частоты скачка | 0...18 МГц |
| Модуляция | внешняя |
| Параметры PSK (фазовой манипуляция) | |
| Уровень модулированного сигнала | TTL |
| Диапазон фазы | 0...360° |
| Модуляция | внешняя |
| Свипирование частоты | |
| Время свипирования | 10…1000 мс |
| Шаг свипирования | 10 мс |
| Диапазоны свипирования | 9 кГц…450 МГц |
|
